切削工具メーカー向け高性能切削工具製造装置用電源

 　
自動車、工作機械製造業では高精度の切削工具は大変重要な要素です。

先端技術を備えたCVD 及び PVDコーティング装置は、その切削工具メーカーが最新の高性能切削工具を製造する技術を支えています。
切削工具製造メーカーでも私たちの変圧器がお役に立っています。

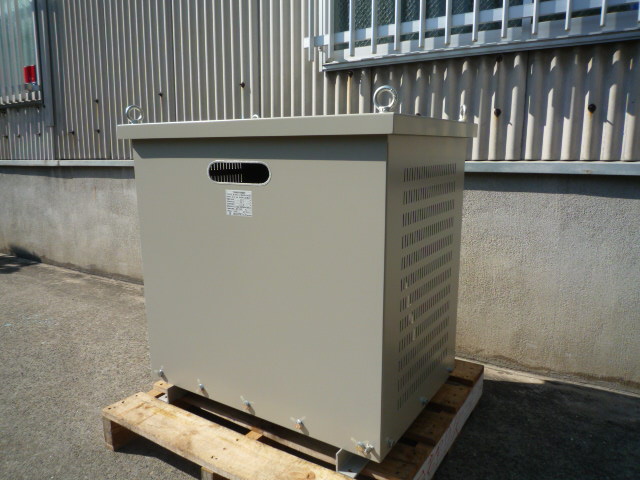

切削工具製造マシン用電源トランス

切削工具製造マシン用電源変圧器

アップトランス

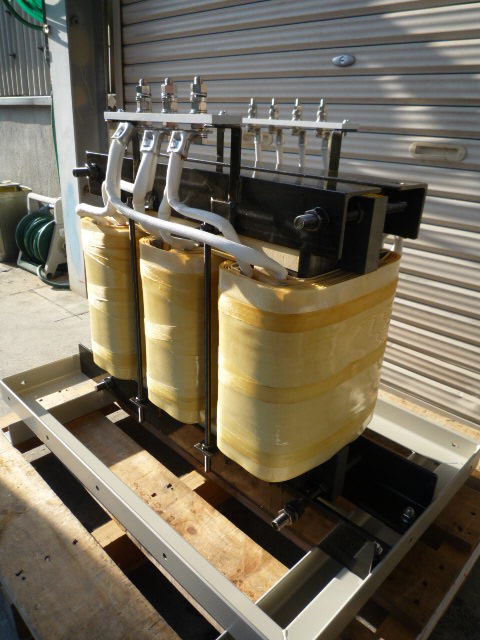

中味の昇圧トランス
意外と大きく感じられる方も多いです。実際質量400kgと重いです。


3相デルタ結線２００V

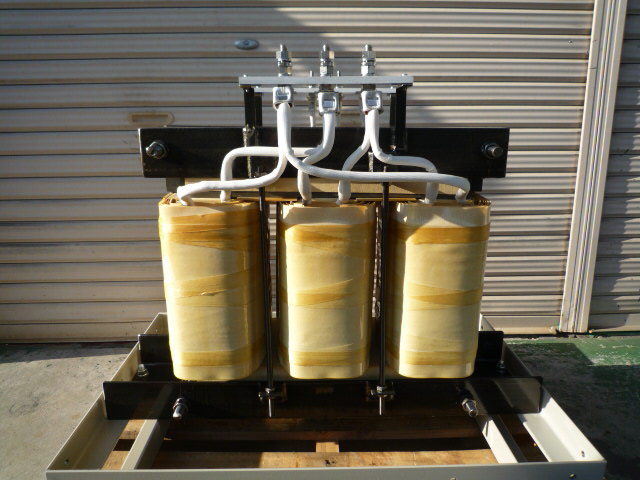

デルタ結線変圧器　入力側２００V 変圧器中身

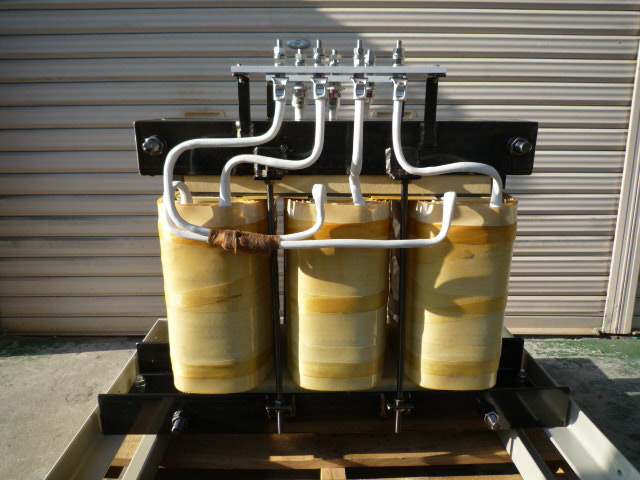

3相4線　スター結線中性点付き　アップトランス

アップトランス　中性点付きスター結線変圧器

スター結線アップトランス

スター結線3相4線変圧器

切削工具製造装置用電源トランス
切削工具製造装置用アップトランス





製品仕様

事例番号900  （File№07-1142)　　

切削工具製造装置向け電源用アップトランス　

三相　７０kVA 　50/60Hz　　連続定格　　

1次電圧200V　202A　端子サイズＭ１２　

2次電圧460V　87.8A　端子サイズＭ８　

耐熱クラス（絶縁種別）Ｈ種　

ＹＮｄ１

変圧器ケース型番　ＬＢ－Ｂ型


質量約４００kg
