　ラックマウントとは、ラック（棚）にマウント（搭載）するという意味で使われます。
ラックの高さの単位に「 Ｕ 」が使われており、１Ｕ＝４４．４５mm（１．７５インチ）だそうです。実際にはサーバーやＵＰＳなどの機器として採用されています。
ＩＴ辞典より転載　

限られた場所に搭載するために、機器の小型化が求められています。
変圧器にも、小型化の要望があり、様々な工夫がなされています。
例えば、ＷＢトランスをご提案しております。


小型化を実現したＷＢトランス

縦型と横型があり、本機は縦型にしているトランスで奥行き方向に小型化されています。


背面は非常にスッキリしたシンプルな構成


コイルの外装を鉄心で覆った形状になっている
小型化の最大のポイントとして
・単巻トランスを採用
・ＥＩコアからＷＢコアの採用
が挙げられます。

単相にのみ対応しているため、3相を使うときには、3台を結線して使う。


薄くなった変圧器

当然、横型にすると、横に倒した状態となり高さを抑えることになります。

製品仕様
事例番号748　（File No02-3517）
単相単巻（オートトランス）ＷＢ型　
乾式自冷型  50/60Hz　
２．５ｋＶＡ　連続定格
一次側入力　２００Ｖ　１２．５Ａ
二次側出力　１００Ｖ　２５Ａ　
耐熱クラス（絶縁種別）B種
質量約１０．４kg



ＷＢトランス

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17

　多巻線変圧器には、様々な構成があります。

例えば、昇圧変圧器（アップトランス）で、2次側４００V１１．５ｋVA　3次側４００V３．５ｋVAという風に、同じ電圧でも容量分配して別回路として使いたいというご要望もあります。これは、出力側に中性点がそれぞれ独立して必要なためＹ（スター）結線により接続されます。

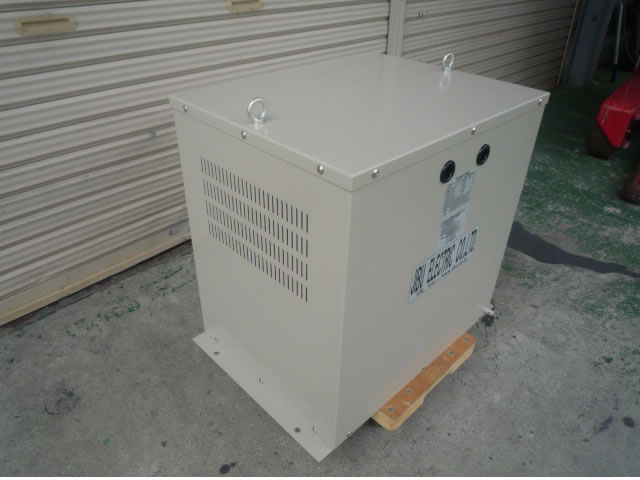

ケースに入った多巻線変圧器


入力側Δ（デルタ）結線　２００Ｖ回路　総容量１５ｋＶＡのトランス



2次側、3次側各４００Ｖに中性点付き　各回路にそれぞれグランドアースＥ端子付きトランス


2次、3次の中性点表記は、異なる表記が用いられています。

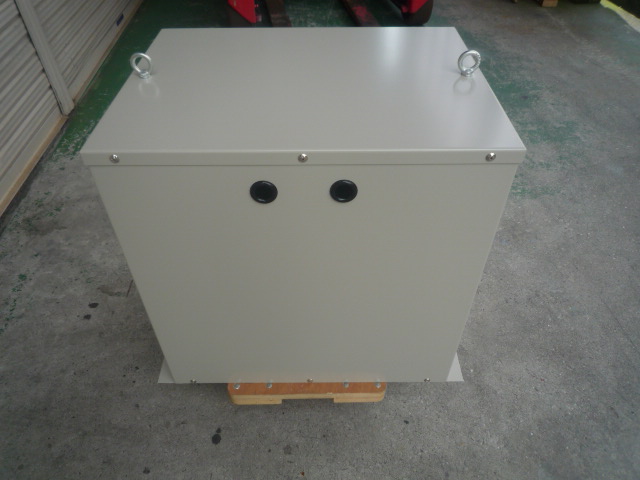

乾式ケースの背面


乾式アップトランス


製品仕様
事例番号７４４　（File No01-1282）
３相　屋内用乾式自冷型  60Hz　
１５ｋＶＡ　連続定格
一次側入力　２００Ｖ　４３.３Ａ
二次側出力　４００Ｖ　１６.６Ａ　
                     (１１.５ｋＶＡ)
三次側出力　４００Ｖ　５.１Ａ　
                     (３.５ｋＶＡ)
Δ-Y-Y結線（2回路とも中性点付）　
屋内ケース入り　グロメット付　
耐熱クラス（絶縁種別）Ｂ種
質量約１４５kg


多巻線変圧器（アップトランス：４００V級×2回路出力5線式）

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17

　電気盤に収納するために、高さ制限があり、かつ接続位置を工夫することで作業効率の向上を実現しました。

盤内に収納する変圧器は、一度接続されるとほぼ変えることがないため作業効率の向上が課題となっていました。
お客様のご要望により、側面に端子板を配置し、接続箇所を垂直方向に持ってきました。高さ制限をクリアーし、かつ作業効率の向上にお役に立ちました。


盤に収納する変圧器


高さを抑えるために配置変更した


奥行き方向が大きくなりました。

製品仕様
事例番号743　（File №02-3515）
単相　乾式自冷型  50/60Hz　
１８ｋＶＡ　連続定格
一次側入力　２００Ｖ　９０Ａ
二次側出力　１８０Ｖ　１００Ａ
耐熱クラス（絶縁種別） Ｂ種
質量約１１０kg


盤に使われる変圧器

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17

　機械運転のために使っていた電源変圧器が焼損してラインが止まった！

そこで、変圧器の修理をお問い合わせいただきました。
修理の前に写真を送っていただき、対応が可能と判断しました。
そして、現品の焼損した変圧器を送ってもらい早速解体してみました。
解体したところ、修理不可能な状態の破損度と判明しました。
状況をお客さまに説明して、変圧器のコピー品をつくることになりました。

使い方や結線方法をお聴きして、製作に当たりました。


出力側ｕ，ｗ相１１２V　ｖ相２７４Ｖ
海外製変圧器の修理や複製


入力側２０８Ｖ　Ｖ相3次回路付き出力１１０Ｖ


真ん中のＶ相のみ特別な3次回路が付いているトランス


3次巻線１１０Ｖ回路付きの変圧器



単独相のみ3次巻線がある変圧器


製品仕様
事例番号742　（File No07-960）
３相　乾式自冷型  50/60Hz　
５４ｋＶＡ　連続定格
一次側入力　２０８Ｖ　
二次側出力　Ｕ，Ｗ相　１１２Ｖ　
Ｖ相　２７４Ｖ　
3相を単相×3回路使い　　
三次側出力　１１０Ｖ
修理同一品　P-Ｓ間シールド付き
耐熱クラス（絶縁種別）Ｈ種
質量約３００kg



多巻線変圧器

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17


　モノづくりにおいて様々な制約条件がある場合でも、実現に向けて取り組むのがプロたる所以かもしれません。
例えば、寸法制限はその最たる制約といえるでしょう。
「既存スペースに入れなければならない」というのは設計者や技術者が抱える大きな問題の一つです。

変圧器製造に関わる私たちのもとにも、そんなご相談が数多く寄せられます。


寸法制限をクリアした特別設計したトランス


接続端子部を正面として、下部が入力側２００V系　上部が出力


コイルの巻線で用いた導線をそのまま端子として加工した2次側端子
通称：とも線とも呼ばれる




製品仕様
事例番号741　（File №02-664）
単相　乾式自冷型  ５０／６０Hz　１.８ｋＶＡ 連続定格
一次側入力　R２２０Ｖ,２００Ｖ　８.２Ａ
二次側出力　３６Ｖ　５０Ａ
耐熱クラス（絶縁種別）B種　　
質量約２１kg



制約条件を満たす変圧器

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17


　今や世界中の製造工場となった感のある東南アジア圏　代表格として中国がありインドネシアやベトナムが注目されています。
世界中で優れたモノづくりを実現するためも、日本の製造装置が進出しています。

そんな時に、選ばれているのがこちらの変圧器です。


ブレーカーを搭載した変圧器


３８０Vから２００Vへ降圧するトランス


海外工場で使う変圧器


入力３８０Vの前にブレーカーが入った変圧器



製品仕様
事例番号740　（File No01-913）
３相　屋内用乾式自冷型  50/60Hz　
２ｋＶＡ　連続定格
一次側入力　３８０Ｖ　３.０４Ａ
二次側出力　２００Ｖ　５.７７Ａ
屋内ケース入り　Y-Δ結線　
耐熱クラス（絶縁種別）A種
質量約４５kg　
富士電機ELB（ブレーカー）EG33C　10AF30mAT


海外工場で使う変圧器

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17


　変圧器は、医療分野でも活躍しています。

医療機関で使われる変圧器から電気を給電して、様々な医療機器が使われます。
先端医療分野の機器には、海外からのものも多くございます。日本の電源に適応させるためにも変圧器は使われています。


医療機器用トランス



ＳＵＳケースに入った変圧器


様々な現場で使われている変圧器


４００Ｖに昇圧する変圧器


製品仕様
事例番号739　（File No01-1203-6）
３相　屋外用乾式自冷型  50/60Hz　
５ｋＶＡ　連続定格
一次側入力　２００Ｖ　１４.４Ａ
二次側出力　４００Ｖ　７.２２Ａ
屋外ＳＵＳ鏡面仕上げケース入り　
Δ-Y結線中性点付　
耐熱クラス（絶縁種別）Ｂ種　
質量約８０kg
一次側船舶用グランド
二次側防水プレート付き埋め込みコンセント
キャスター茶色ウレタン　ＩＰ-２３



医療機器用変圧器
