　電気盤に収納するために、高さ制限があり、かつ接続位置を工夫することで作業効率の向上を実現しました。

盤内に収納する変圧器は、一度接続されるとほぼ変えることがないため作業効率の向上が課題となっていました。

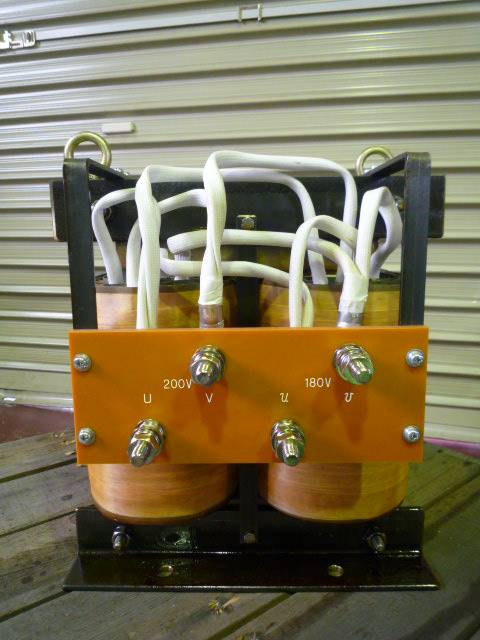

お客様のご要望により、側面に端子板を配置し、接続箇所を垂直方向に持ってきました。高さ制限をクリアーし、かつ作業効率の向上にお役に立ちました。


盤に収納する変圧器

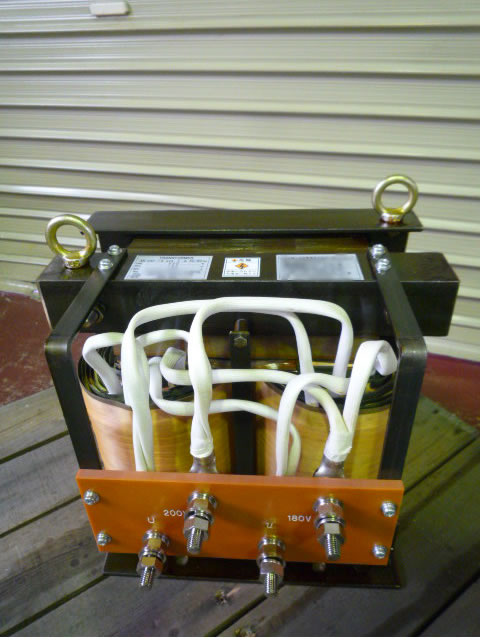

高さを抑えるために配置変更した


奥行き方向が大きくなりました。

製品仕様
事例番号743　（File №02-3515）
単相　乾式自冷型  50/60Hz　
１８ｋＶＡ　連続定格
一次側入力　２００Ｖ　９０Ａ
二次側出力　１８０Ｖ　１００Ａ
耐熱クラス（絶縁種別） Ｂ種
質量約１１０kg


盤に使われる変圧器
