　機械運転のために使っていた電源変圧器が焼損してラインが止まった！

そこで、変圧器の修理をお問い合わせいただきました。
修理の前に写真を送っていただき、対応が可能と判断しました。
そして、現品の焼損した変圧器を送ってもらい早速解体してみました。
解体したところ、修理不可能な状態の破損度と判明しました。
状況をお客さまに説明して、変圧器のコピー品をつくることになりました。

使い方や結線方法をお聴きして、製作に当たりました。

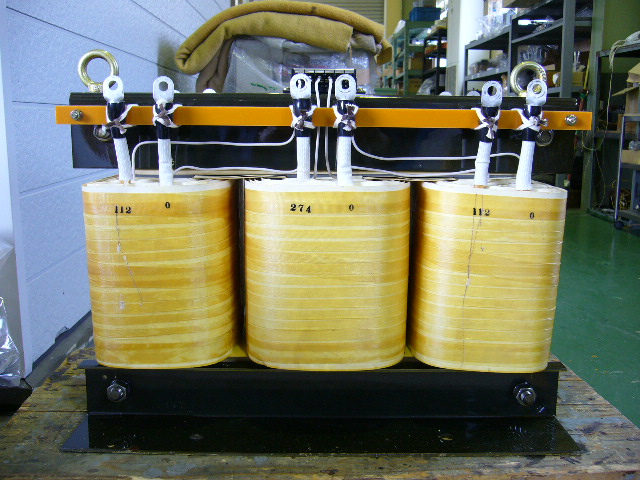

出力側ｕ，ｗ相１１２V　ｖ相２７４Ｖ
海外製変圧器の修理や複製

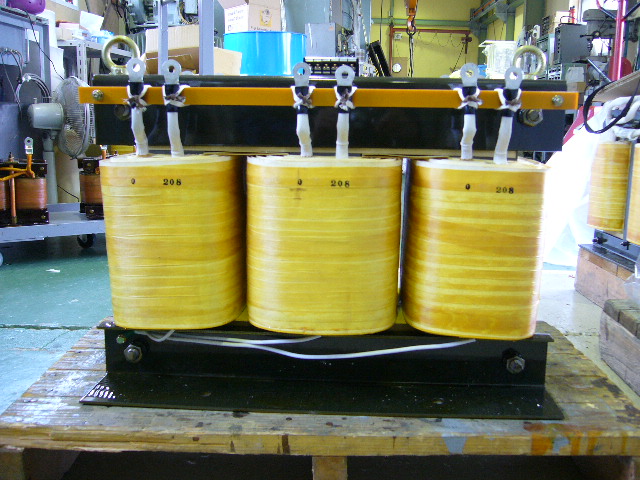

入力側２０８Ｖ　Ｖ相3次回路付き出力１１０Ｖ

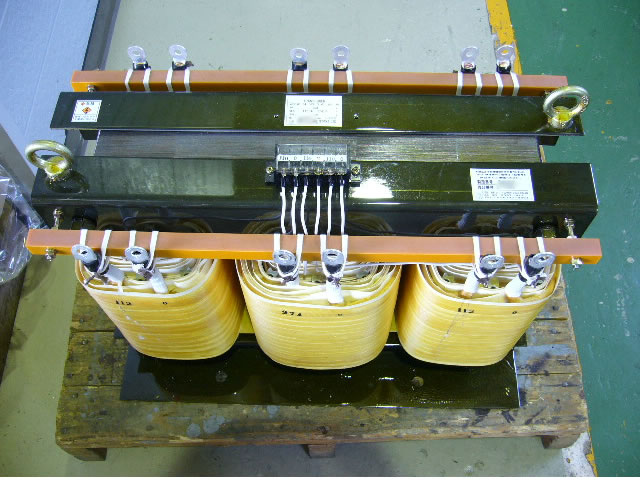

真ん中のＶ相のみ特別な3次回路が付いているトランス

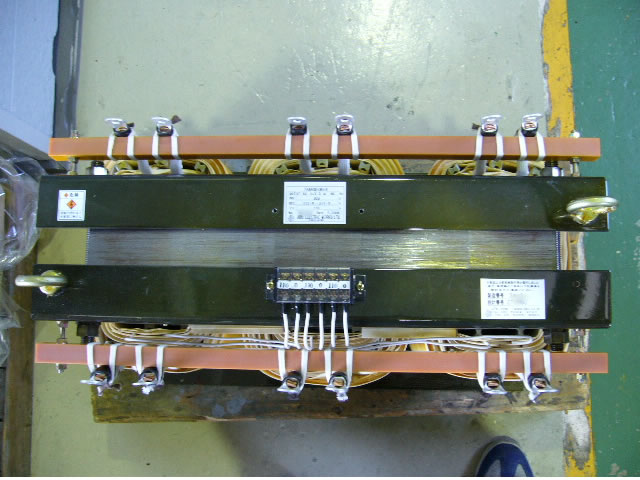

3次巻線１１０Ｖ回路付きの変圧器



単独相のみ3次巻線がある変圧器


製品仕様
事例番号742　（File No07-960）
３相　乾式自冷型  50/60Hz　
５４ｋＶＡ　連続定格
一次側入力　２０８Ｖ　
二次側出力　Ｕ，Ｗ相　１１２Ｖ　
Ｖ相　２７４Ｖ　
3相を単相×3回路使い　　
三次側出力　１１０Ｖ
修理同一品　P-Ｓ間シールド付き
耐熱クラス（絶縁種別）Ｈ種
質量約３００kg



多巻線変圧器
