降圧変圧器(ダウントランス）

2011/02/16 08:00
投稿者: jibu
表示回数 6,716

　電圧を上げ下げするのは変圧器の仕事です。

電圧を下げること降圧（こうあつ）と呼びますが、高圧と間違えるといけないのでダウンと呼びかわすことがあります。つまり降圧変圧器のことを、ダウントランスと呼び区別しているわけです。

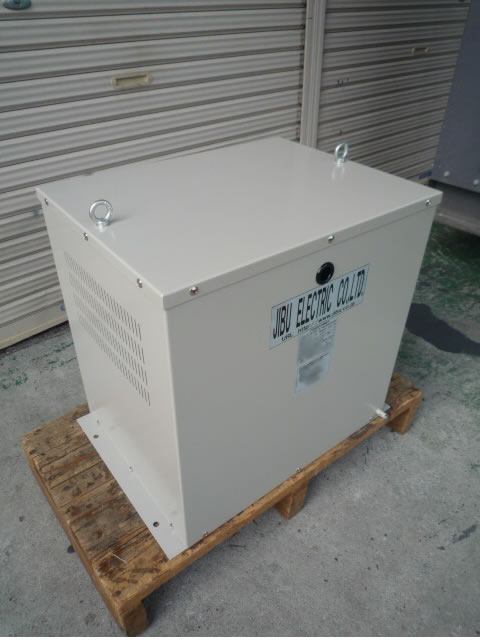

４００V級回路から２００Vへのダウントランス

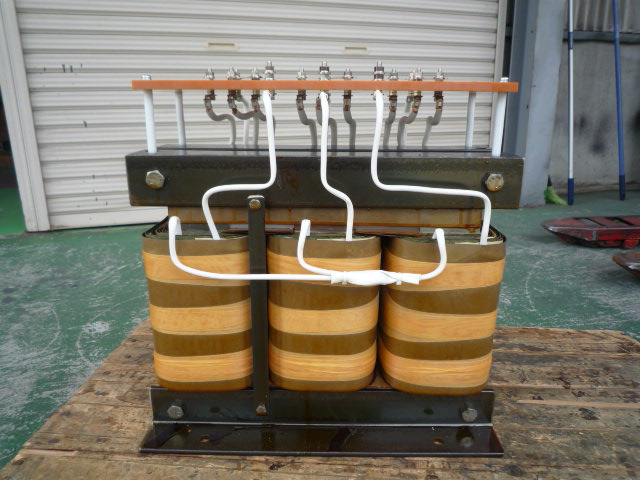

中身ダウントランス　1次側４５０Ｖ入力

2次側出力２２０，２１０，２００Vタップ付き降圧変圧器

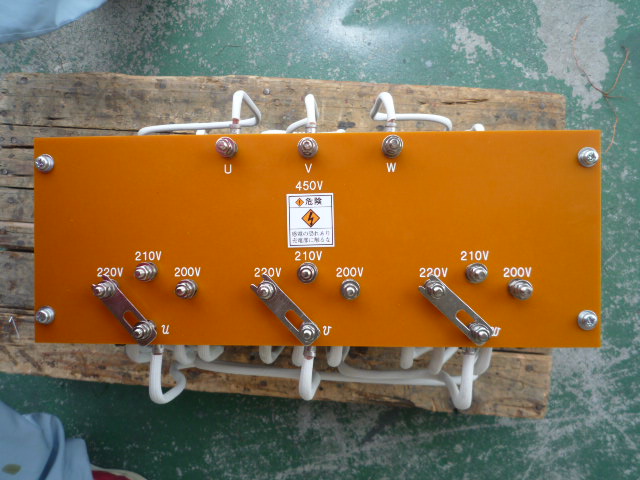

内部接続端子板　手前２００V級タップは切り替え片をつなぎ変えることで任意のタップを選べます。

空調に使うダウントランス

製品仕様
事例番号746　（File No01-1284）
３相　屋内用乾式自冷型 60Hz　
１１ｋＶＡ　連続定格
一次側入力　４５０Ｖ　１４.１Ａ
二次側出力　R２２０，F２１０，F２００Ｖ　
２８.８Ａ　
Y-Δ　結線中性点付　　
屋内ケース入り　塗装色　5Ｙ７／1
耐熱クラス（絶縁種別）B種
質量約１２０kg　

電圧を下げる変圧器　ダウントランス
