　モノづくりにおいて様々な制約条件がある場合でも、実現に向けて取り組むのがプロたる所以かもしれません。
例えば、寸法制限はその最たる制約といえるでしょう。
「既存スペースに入れなければならない」というのは設計者や技術者が抱える大きな問題の一つです。

変圧器製造に関わる私たちのもとにも、そんなご相談が数多く寄せられます。

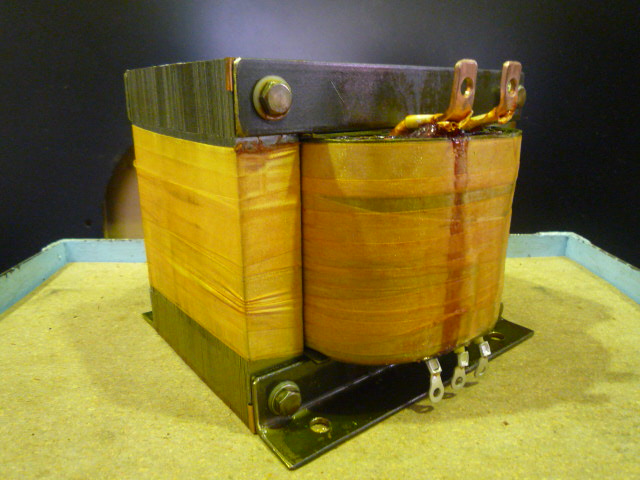

寸法制限をクリアした特別設計したトランス

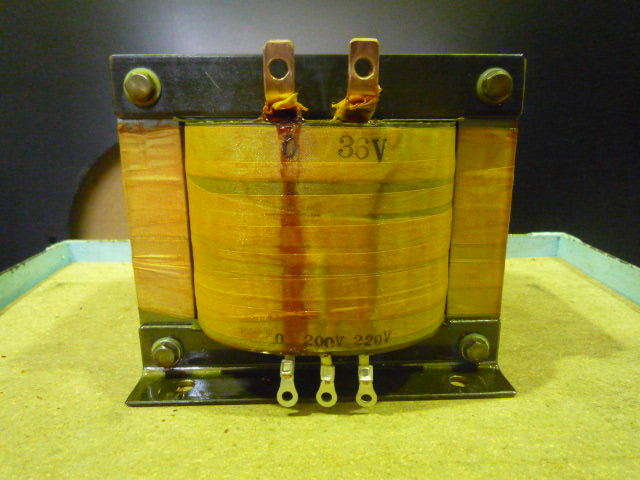

接続端子部を正面として、下部が入力側２００V系　上部が出力

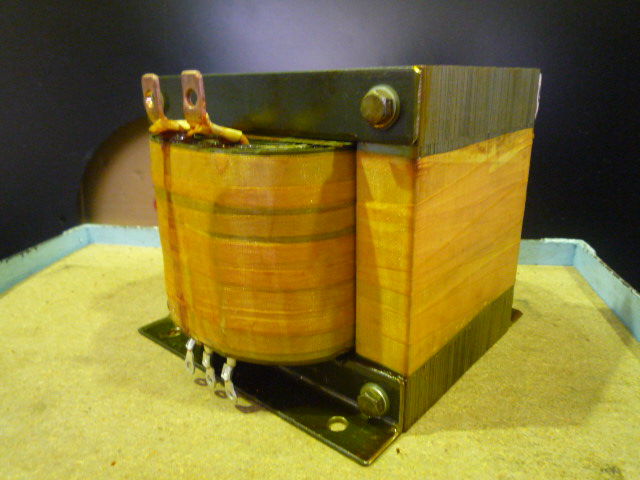

コイルの巻線で用いた導線をそのまま端子として加工した2次側端子
通称：とも線とも呼ばれる




製品仕様
事例番号741　（File №02-664）
単相　乾式自冷型  ５０／６０Hz　１.８ｋＶＡ 連続定格
一次側入力　R２２０Ｖ,２００Ｖ　８.２Ａ
二次側出力　３６Ｖ　５０Ａ
耐熱クラス（絶縁種別）B種　　
質量約２１kg



制約条件を満たす変圧器
