小径：研有
折損状態を画像にしてなかったですが、
設計応力・使用状態に無理があると考え
複数個製作することをお勧めいたしました。♪

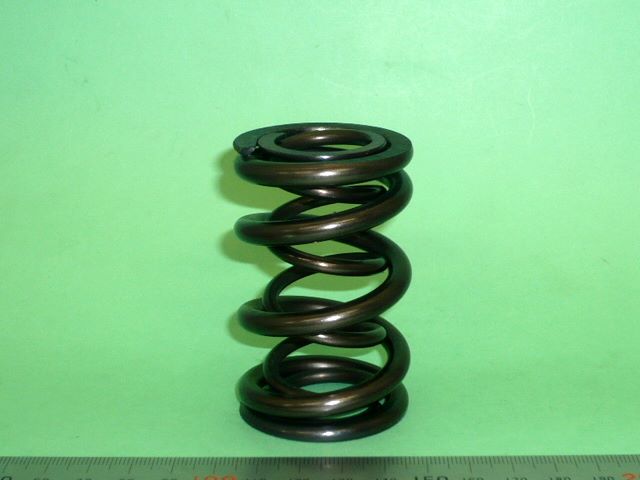

PBφ6×内33×有3×座各1×高70 研有 右巻
バネ定数：61N/mm
子バネ（内側のバネ）
PBφ4×外32×有3.5×座各1×高70研有 左巻
バネ定数：38.14N/mm
バネ定数が凡そ９９N/mmを持ち、
タワミ量１５mm→1500Nの力が発揮できます。
[taf:親子バネ 省スペース 高荷重 圧縮ばね]
[tag:引ばね サンプル 小ロット]
右巻
左巻
SUSφ2.6×外26×有10×座各1×高95研有 バネ定数：0.3kgf/mm
SUSφ3.2×外26×有13×座各1×高95研有 バネ定数：0.6kgf/mm
SUSφ3×外26×有20×座各1×高190 研有 バネ定数：0.3kgf/mm
SUSφ3.2×外26×有19×座各1×高190 研有 バネ定数：0.6kgf/mm
[tag:角溝清掃機 圧着ばね 縦横非]
引張力の低い材料を使うとバネ性が低いので、
普通は使わないですし、降伏点も低いので
バネとしての復元性を必要としないバネ形状を
もつ製品を作りました。
材料が柔らかい為に、高さピッチ等が揃い難い
という難加工物です。
このような座の付き方で垂直性を出すのも
難しいです。
SUS304φ8.0×中30×Ｈ135x有5×座各1.5研
（この記事には画像があります。画像部分は外部ブログサイトで見れます。）
良く理解できてないのでもう一度挑戦しました。
単にRaw→jpg、リサイズ条件だけで、
前回と異なるのは背景を緑→白に変えただけです。
弊社HPを見て繊維機械のテンション制御部のバネの交換を
したいとお問い合わせを頂きました。
SWCφ10×外77×高100×有10研有 密着 左巻
代替品は無事に使えているようです。
（この記事には画像があります。画像部分は外部ブログサイトで見れます。）2005/02/01に開催され参加しました、
「実践！売るためのデジカメ撮影講座まとめ」
にて講師されていた先生と最近セミナーで
再会しました。
「FBで「カメラ頑張ってください」と激励を受けて以来
結構やる気が出てきました。
久しぶりに現像しました。
やっぱ良く解らないです・・・
（この記事には画像があります。画像部分は外部ブログサイトで見れます。）
ちょっと大変かも！（^^;;
折損したシャッターバネが持ち込まれました、
サイズを取るとインチのようです、
真ん中部分やその周辺で折損しています、
また溶接痕もあるし復元は不可能です。
材料のサイズは無いし、フックの金具は弊社では
製作できないし、近いサイズにて設計しましたが・・・
解決できるかな！？
この1年近くHPの更新を怠っていました。
本日やっとのことで作業開始したところ、
画像のサイズがバラバラだったり、
カメラが異なっていたりしてリサイズするのに、
無茶時間が掛かりましたが、何とかアップしました。
ところが時系列に整理されているファイルの
中身がバラバラだったりして画像が足らないことに
今頃気づいたりして、ボォーとし過ぎているのを
猛省しています。
↓は全体画像が無くHPに掲載されなかったもです。
SUS304□5×外34×P28×高300 オープンE
（粉体の送り装置使われています。）
