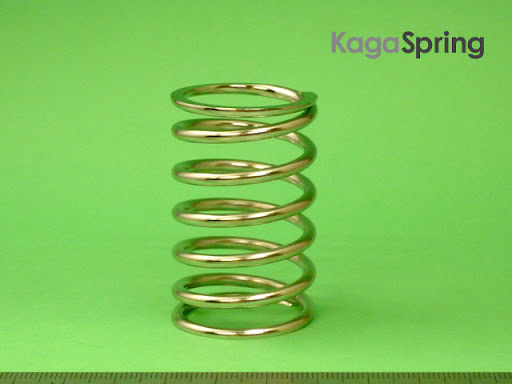

高耐食圧縮ばね|ハステロイ(HC-276)

 現状市販されいてるSUS製のバネが、酸性ガス雰囲気(200度前後)で使用
劣化が早く何とか耐性のあるものが欲しいとご連絡を頂きました。

高耐食・高温環境負荷に於ける評価がある材質は少なく、
材料メーカーも持っていないようでした。

このような場合はニッケル基合金を採用するのがこれまでの経験より
推測しハステロイ材にて設計をご提案し、今回は評価用での採用が
決まりました。量産になれば、イイネ!

HC-276
Φ2.3×外18×有8×座各1×高45
バネ定数:8.47N/mm

ハステロイ製圧縮ばね



ハステロイ製圧縮ばね

SUS316WPA、電解研磨済み圧縮バネ

 高濾過精度低圧力損失 PTFE(テフロン)ガスフィルターに使われていて、

バネが組み込まれているハウジングにはSUS316L自体が使われています、
このバネにもモリブデンを添加されたSUS316WPAを採用、
尚且つ平滑、光輝化させ不純物も溶解除去し酸化(錆)を防ぐ不働態化皮膜が非常に緻密で平均して形成される為、
素材に比べて耐蝕性を高める電解研磨を施工しています。


SUS316WPAΦ3×外32×有5×座各1×高50 研磨
電解研磨仕上げ
バネ定数:9.54N/mm

SUS316Φ3×外32×有5×座各1×高50 研有

SUS316Φ3×外32×有5×座各1×高50 研有

高耐食性インラインガスフィルター用圧縮バネ(強)

 先日ご紹介しました、耐食バネの剛性アップ版です。
用途も高濾過精度低圧力損失 PTFE(テフロン)ガスフィルターに使われていて、バネが組み込まれているハウジングにはSUS316L自体が使われていますので、本バネもSUS316WPAを採用、電解研磨を施工しています。

SUS316WPAΦ3×外32×有3×座各1×高35 研磨
電解研磨仕上げ
バネ定数:9.54N/mm

SUS316耐食性圧縮バネ

SUS316耐食性圧縮バネ

一個から、ばね(スプリング)の
企画・設計・見積・製作をしている大阪の会社です。
圧縮バネ・引張バネ・ネジリコイルバネの無料自動計算プログラムも是非使ってください。
有限会社 加賀スプリング製作所
〒537-0013 大阪市東成区大今里南2-14-23
Tel:06-6971-0660 Fax:06-6971-0676



チタン圧縮バネ

 海外の日系企業様からWEBを通してお問合せがありました。
インコネルもハステロイも試したが、
両方とも駄目だったのでチタンを試したいとの事でした。
メーカーに材料を入手するのに3ヶ月掛かると言われましたが、
幸い試験材料の在庫情報を入手し無事納期通りに
国内指定に納品をすることが出来ました。
 Tiφ1.4×外25.8×有6×座各1×高60
バネ定数:0.2N/mm²
チタン圧縮バネ(Ti224)

[tag:チタンバネ 圧縮バネ]


ハステロイバネ

洗浄機中で使用するバネが、
ステンレス性の物でも腐食の進行が早いと
ご相談を受けました。
設置・荷重条件等より判断しまして、
ハステロイを提案いたしました。

ハステロイ(HC-276)酸化性・還元性の両環境に
優れた特性を示すニッケル基超合金です。
各材料の耐食一覧は弊社HPに掲載中です。
HC-276
Φ1.5×中心径15×有5×座各1×高22 研有
バネ定数:8.9N/mm
横弾性係数:70600N/mm2

ハステロイバネ





flvアップ、テストです。(動画)

12月7日アップしました事例の検査結果を下記に動画で表示いたします。

SUSΦ3.5×外36×有9.5×座各1×高120 研磨処理
バネ定数:3.7N/mm2



Get the Flash Player to see this player.








樹脂皮膜ステンレスバネ(SUS316H)

 SUS316HΦ0.8×外9.2×有9×座各1×高24

バネ定数:0.66N/mm

元々防錆性が高いSUS316ステンレス鋼線を使用しているが、
酸性濃度の化学薬品の中で使用すると「茶色」に変色する。
その事を防ぎたいとのご相談を受けました。

調べたところステンレス鋼線の潤滑皮膜に
使われているニッケル皮膜が原因と解り、
皮膜を特殊樹脂皮膜に変更したところ、
変色を防ぐ事ができました。

SUS316H(樹脂皮膜)圧縮バネ

ジョイントバネ


SUSφ0.4で制作したのですが、ある部分とある部分をフレキブルにジョイントさせる
一風変わったバネです。何に使われるか謎~




ボール盤ハンドル用ゼンマイバネ(EFT-50)


本日の出荷

EFT-50

ハンドル用ゼンマイバネ
リボン鋼:t1.0×巾9.5×外60
端部:φ5.0




SUS304引き抜き材を加工


引張力の低い材料を使うとバネ性が低いので、
普通は使わないですし、降伏点も低いので
バネとしての復元性を必要としないバネ形状を
もつ製品を作りました。

材料が柔らかい為に、高さピッチ等が揃い難い
という難加工物です。

このような座の付き方で垂直性を出すのも
難しいです。

SUS304φ8.0×中30×H135x有5×座各1.5研






RAW→JPG変換_2


良く理解できてないのでもう一度挑戦しました。
単にRaw→jpg、リサイズ条件だけで、
前回と異なるのは背景を緑→白に変えただけです。




繊維機械のテンション制御部のバネを交換!


弊社HPを見て繊維機械のテンション制御部のバネの交換を
したいとお問い合わせを頂きました。

SWCφ10×外77×高100×有10研有 密着 左巻



代替品は無事に使えているようです。




RAW→JPG現像


2005/02/01に開催され参加しました、
「実践!売るためのデジカメ撮影講座まとめ」
にて講師されていた先生と最近セミナーで
再会しました。
「FBで「カメラ頑張ってください」と激励を受けて以来
結構やる気が出てきました。

久しぶりに現像しました。
やっぱ良く解らないです・・・






折損したシャッターバネの復元


ちょっと大変かも!(^^;;

折損したシャッターバネが持ち込まれました、
サイズを取るとインチのようです、
真ん中部分やその周辺で折損しています、
また溶接痕もあるし復元は不可能です。

材料のサイズは無いし、フックの金具は弊社では
製作できないし、近いサイズにて設計しましたが・・・
解決できるかな!?


フック金具




手加工で圧縮バネを製作


手加工にて製作しました。

材料を芯金に巻き付けてコイル径・ピッチを決める
作業です。バネ屋の基本中の基本かもです。(^^;;






角線スパイラル(画像が無い!!!)


この1年近くHPの更新を怠っていました。
本日やっとのことで作業開始したところ、
画像のサイズがバラバラだったり、
カメラが異なっていたりしてリサイズするのに、
無茶時間が掛かりましたが、何とかアップしました。

ところが時系列に整理されているファイルの
中身がバラバラだったりして画像が足らないことに
今頃気づいたりして、ボォーとし過ぎているのを
猛省しています。

↓は全体画像が無くHPに掲載されなかったもです。
SUS304□5×外34×P28×高300 オープンE
(粉体の送り装置使われています。)





誕生日プレゼント


今朝、私の誕生日プレゼントが東京にいる実姉から
届きました。
最近好きなオレンジ使いがとってもオサレ感があり、
見せ付ける場面を想像すると、直ぐに中身が・・・(^^;;
