 　ソリューションとは、問題解決のことだ。

業務の問題解決事例として、貿易会社様からのものがある。
この会社は、商社的な業務も行っておられて、海外からの製造設備を輸入して運転から原材料の調達まで、広く業務に関わっておられます。
輸入した機械を安定して動かすのも担っておられます。
日本に持ってきた海外製機械装置を使うときに、変圧器がお役に立っています。

この機械は三相四線４１５Vで駆動するもので、日本の電源三相三線２００Vから三相四線４１５Vにする変圧器です。
これは、三相三線から三相四線にするのと同時に電圧も変えるというものです。

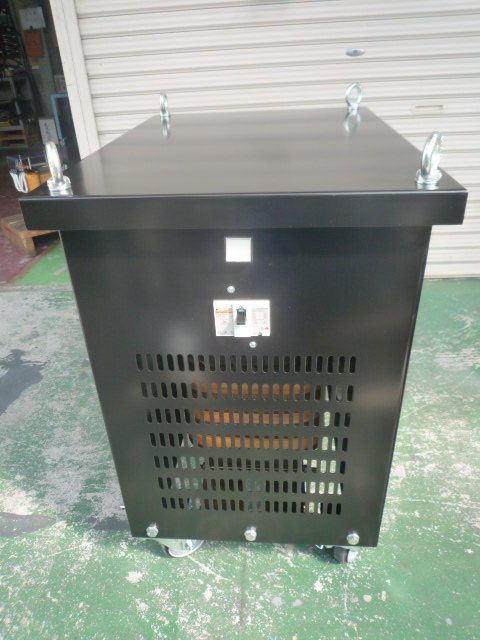

運転ランプが付いて、入力状況が一目でわかる。
出力側には１００Aフレームのブレーカーが付いている。

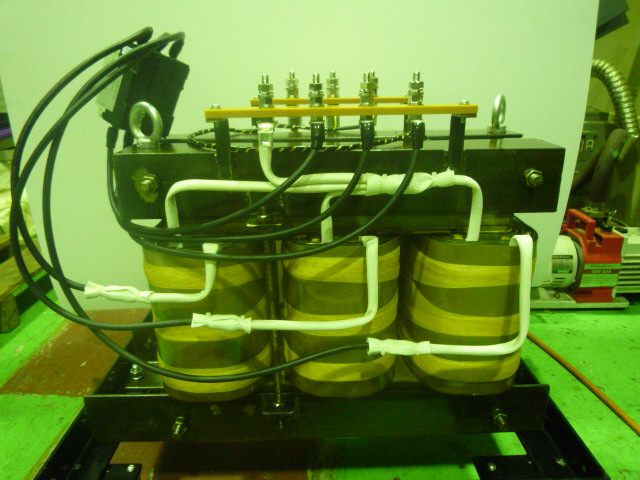

入力側三相三線２００V　デルタ結線


三相四線出力する変圧器　スター結線中性点付き変圧器


上部出力側４１５Ｖ　 外部のブレーカーで出力のＯＮ／ＯＦＦを 切り替えることが出来る。
三相四線式
手前入力２００Ｖ　三相三線式

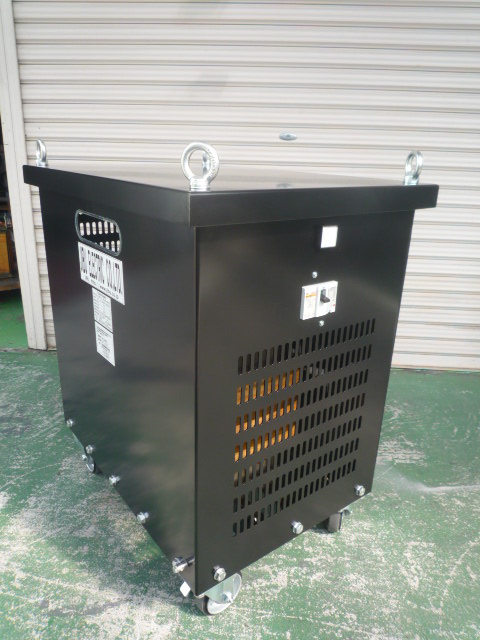

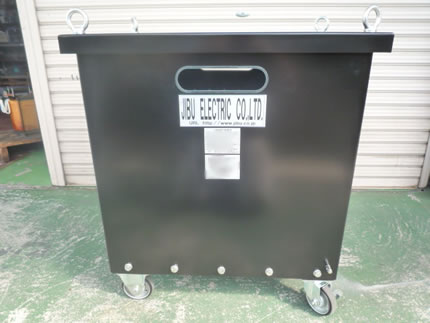

キャスター付きアップトランス


製品仕様

事例番号1035  （File№07-1124)　　

三相三線から三相四線にするアップトランス　（電源昇圧変圧器）　　

三相４０ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：　２００Ｖ　１１５Ａ　　端子サイズＭ１０　

　２次電圧：　４１５Ｖ　５５．６Ａ　端子サイズＭ８　

耐熱クラス（絶縁種別）Ｂ種　

出力側ＮＦＢ付き１００ＡＦ　

パイロットランプ付き

キャスター付き

質量約２８０ｋｇ
