 　電源として用いられることが多い変圧器は、電圧を上げたり下げたりを任意で行うときに用いられます。

海外から輸入してきた最新鋭装置を使うときにも電圧を上げて、尚且つ電源回路と絶縁して用いたいというときに使われています。

アップトランス


Δ結線２００Ｖ入力側結線

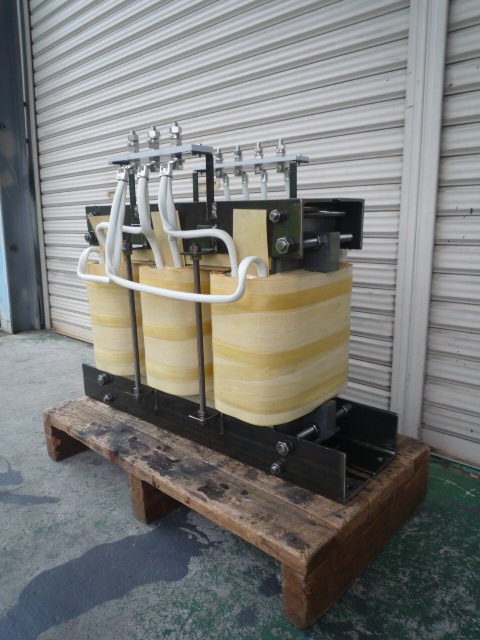

中味　２００Ｖ入力側からみた変圧器


出力側４２０Ｖに昇圧する変圧器中味

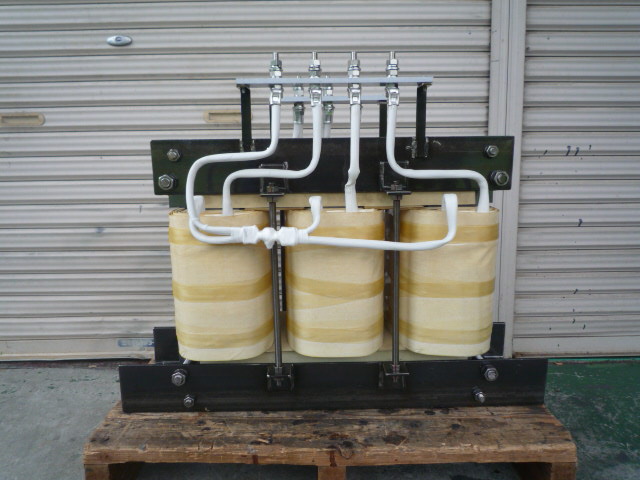

出力側４２０Vに昇圧するアップトランス　スター結線中性点付き4線


上部出力側三相4線４２０V　端子
手前入力側三相２００V　端子


アップトランスは、電圧を上げる目的と回路絶縁が目的として用いられます。

製品仕様

事例番号1018  （File№07-1168)　　

三相電源変圧器　アップトランス　

容量　４０ｋＶＡ　時間定格：連続

５０／６０Ｈｚ

　１次電圧：三相２００Ｖ　　１１５Ａ　デルタ結線　　　　　　　　端子サイズＭ１０　

　２次電圧：三相４２０Ｖ　５４．９Ａ　スター結線中性点付　　端子サイズＭ８

屋内ケース入り　キャスター付き

耐熱クラス（絶縁種別）Ｈ種　

質量約２７０ｋｇ
