ベジカップ
設計・製造
ベローズ＆フレキシブルチューブ（フレキシブルホース）
取り扱い
ジャバラ、テフロンホース＆シリコンホース
ベローズは内径9.5φ～850φまでを製造。ベローズ板厚は0.11～0.4ミリ、1層～4層まで製作いたします。少量生産（1個から500個までが得意）、短納期（2週間～20日間）、特殊素材(ハステロイ インコネル チタン モネル ニッケル等)に対応しています。新素材によるベローズの開発等もお気軽にご相談下さい。
フレキシブルチューブは8A～250Aまで。材質はSUS304，SUS316Ｌを製造しております。全て受注生産で特殊金具でも、希望の長さでも1本から対応しており、お急ぎの場合には翌日発送も可能です。
|
|
大阪・関西万博を契機に増加する来阪者に大阪府内のものづくり中小企業の技術力や製品を知っていただこうと
工場見学受入特設サイト「大阪街中（まちじゅう）ものづくりパビリオン」をスタートしました。
三元ラセン管工業も登録させていただきました。
工場視察受入特設サイト ＞＞＞＞＞ https://shisaly-pavilion.com/
大阪・関西万博で来阪する海外の方たちに大阪を知っていただこうと大阪産業局が英語版と日本語版の海外向けプロモーション冊子を発行しています。
10月号は、「大阪の先端技術とものづくり企業」9社の紹介をしています。
三元ラセン管工業もその中の1社として「極薄で柔軟ながら高耐久 日本が世界に誇るベローズ」と紹介されました。
材質ベローズ・フェルール：SUS316L ブレード：SUS304
アセトン洗浄処理をしています。

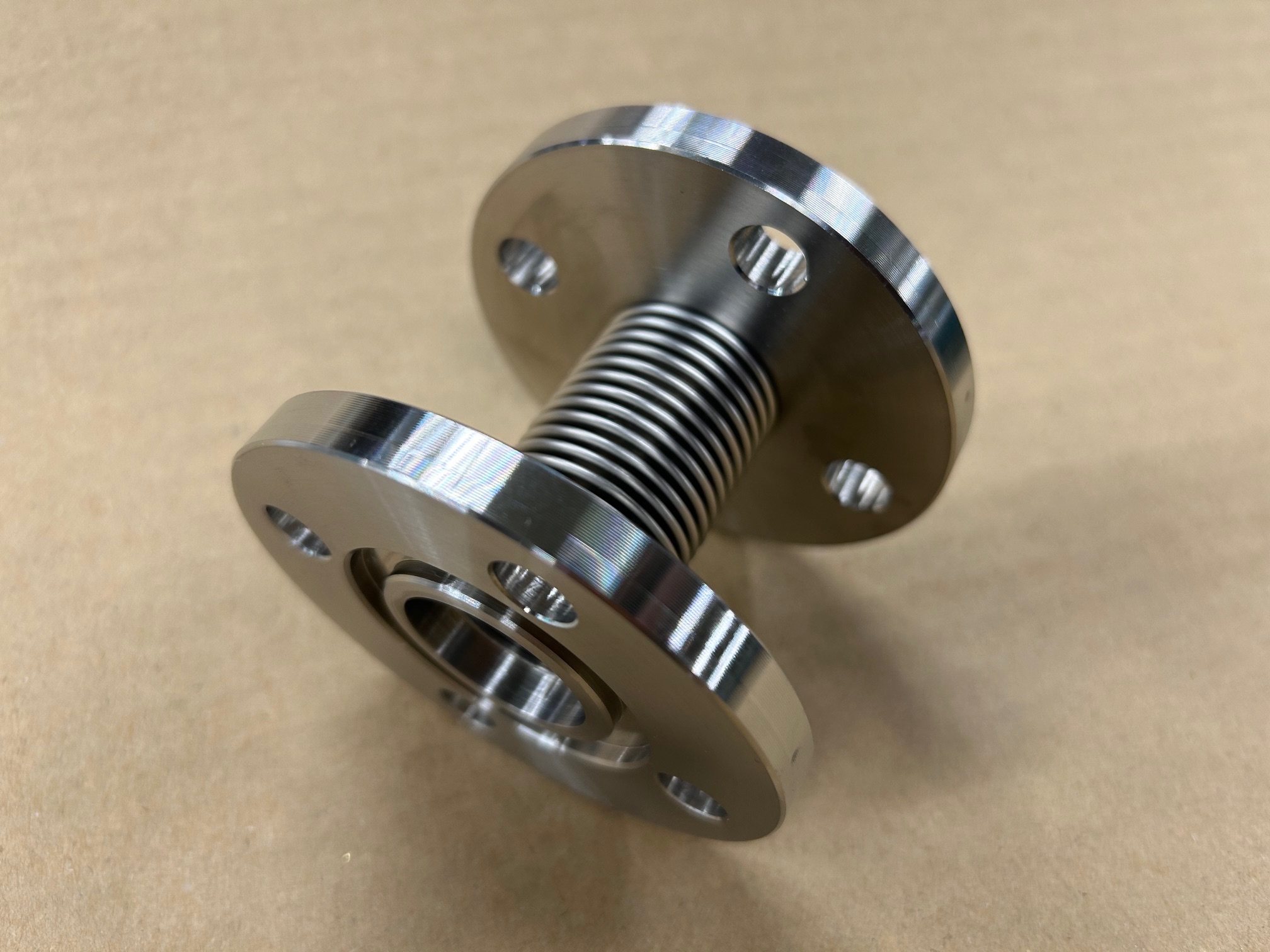

２５０Ax１００L VG250Aフランジと特殊フランジが付いた短面間ベローズ伸縮管
軸方向伸縮量 +５ｍｍ バネ定数９２．３Ｎ/ｍｍ ベローズ板厚０．２５ｍｍ
材質 ベローズSUS316L フランジSUS304

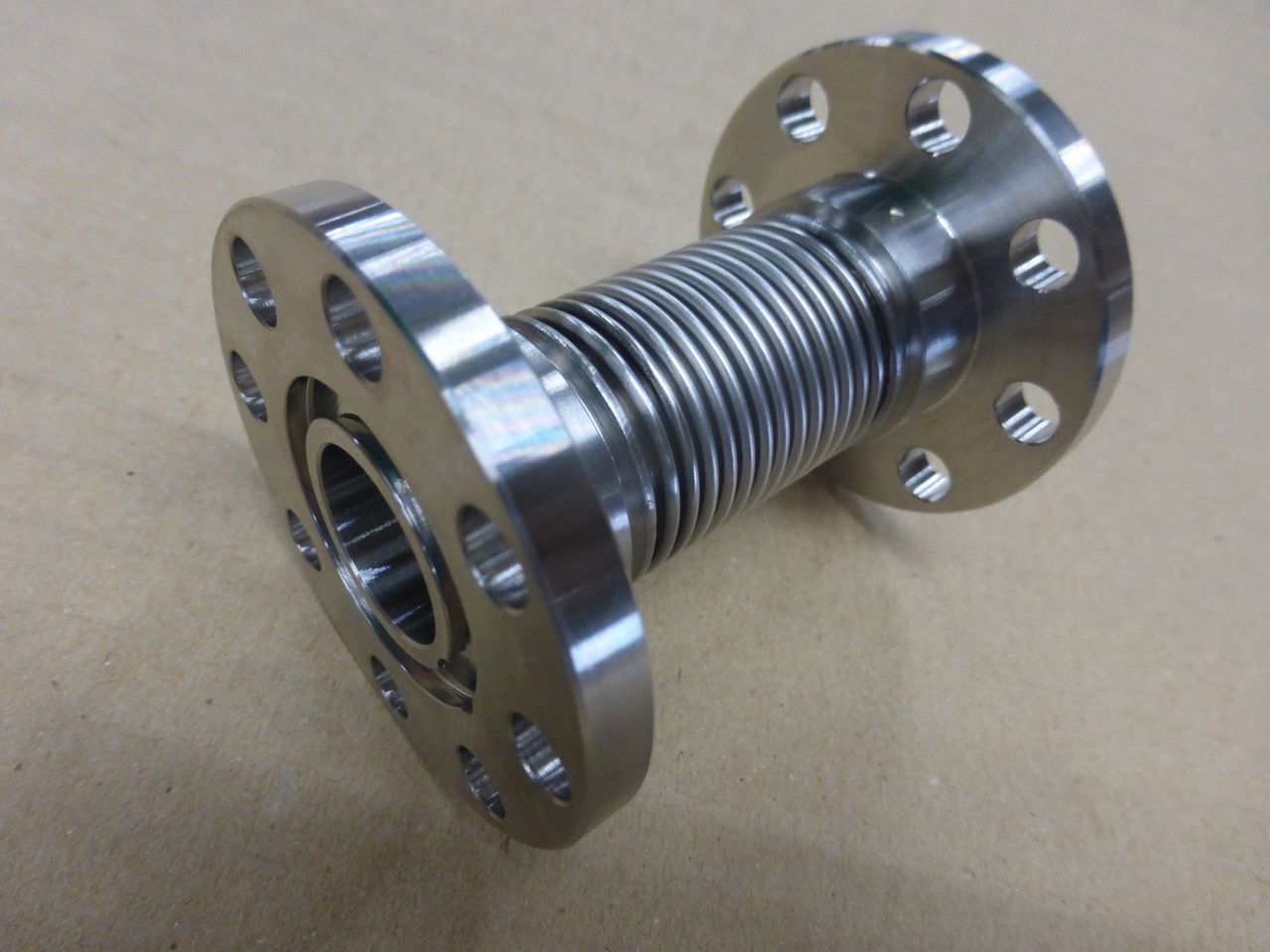

超高真空用のフランジ（ICF114)が取り付けられた超高真空用ベローズ
５２ｍｍｘ９５L 両端ICF(114)フランジ
材質 ベローズ：SUS316L フランジ：SUS304L
ベローズ板厚 ０．２５ｍｍ バネ定数 ４１．１Ｎ/ｍｍ
流体：Hｅガス 温度200℃ 圧力０．５Ｍｐａ
文部科学省の研究施設から注文を頂いたベローズです。
ベローズ内径１５ｍｍｘ８２Ｌ 両端特殊金具
ベローズ板厚0.12mmx2層 軸方向伸縮量-１１ｍｍ 設計圧力３．０Ｍｐａ
材質 ベローズ・金具：ＳＵＳ３１６Ｌ

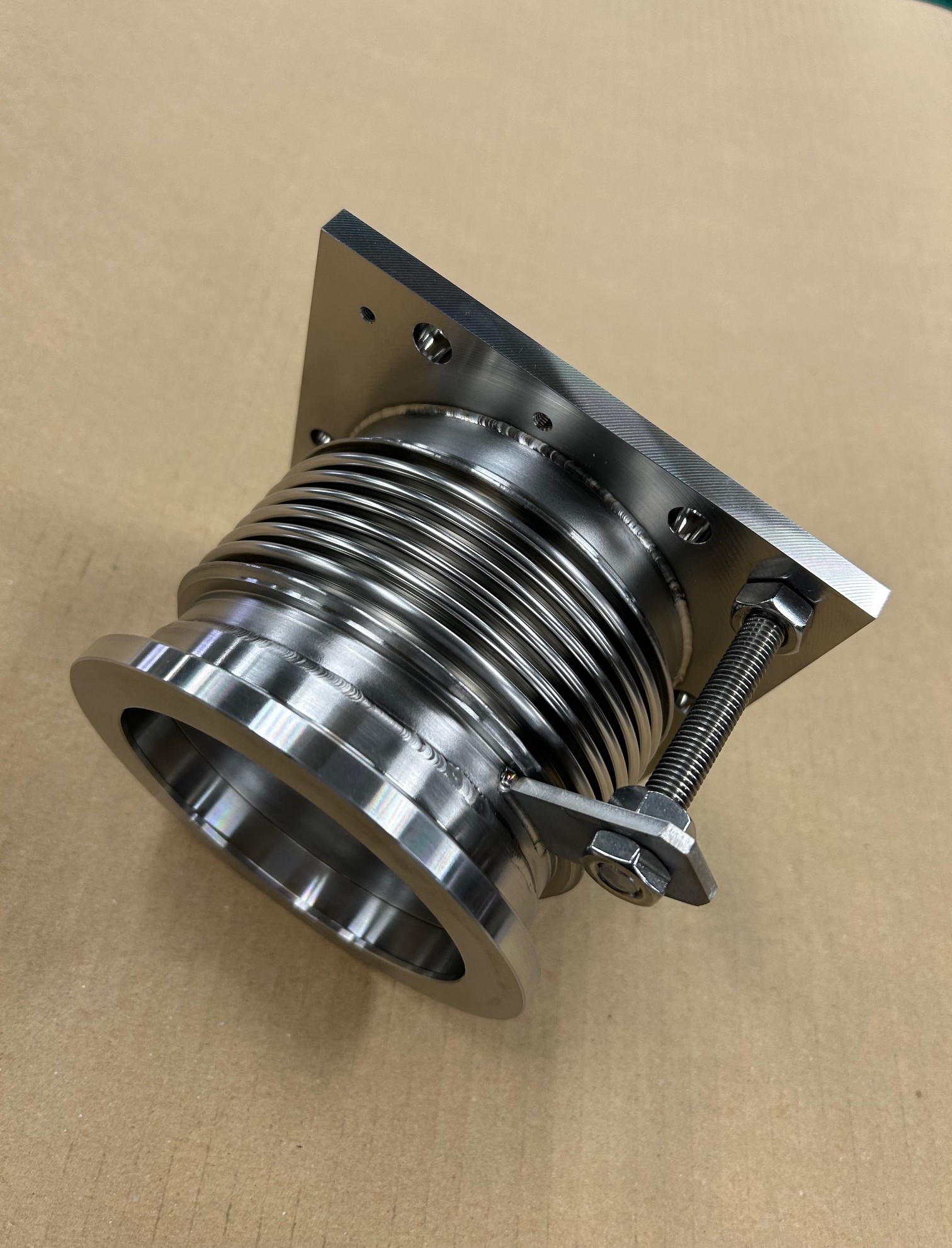

３００Ax220L 両端特殊フランジ付きセットボルト付き・内筒付きベローズ伸縮管
流体：圧縮空気 設計圧力：０．２Ｍｐａ
ベローズ板厚０．３ｍｍ 軸方向伸縮 ±５ｍｍ バネ定数８５．５Ｎ/ｍｍ
材質 ベローズ：ＳＵＳ３１６Ｌ 内筒・フランジ・ホルダー・セットボルト：ＳＵＳ３０４

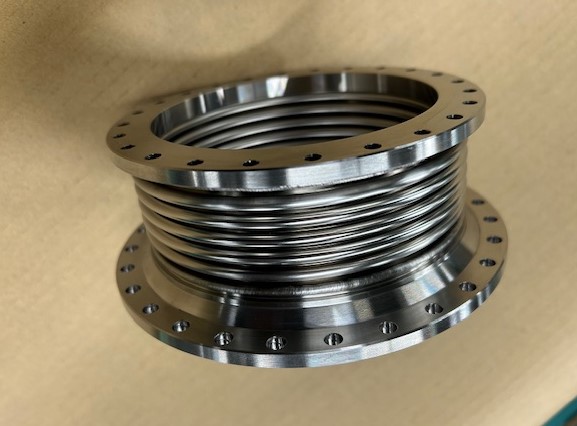

ベローズ内径２１０ｍｍ 面間１３０Ｌ ＪＩＳ１０Ｋ（２００Ａ）相当フランジ（片側ルーズ）
ベローズ板厚０．２５ｍｍ 設計圧力０．００５Ｍｐａ バネ定数５８．６Ｎ/ｍｍ
軸方向伸縮量 -０．６５ｍｍ +０．６４ｍｍ 内筒バフ研磨加工
材質 ベローズ：ＳＵＳ３１６Ｌ フランジ・内筒：ＳＵＳ３０４
