　ブラックアウトをご存知ですか

ブラックアウトとは、停電　報道管制　視野を失う状態　など　広い分野で用いられる用語だ。
近年の原発停止による、大規模停電や機能停止などを懸念して話題に上ることが多くなった。

大規模停電から、事業活動や個人の生活を支えるために独自で電源を確保する動きが増えています。
発電機を代表とする自家発電装置から電源回路を構成して電灯回路を使えるようにするときにも私たちの変圧器がお役に立っています。

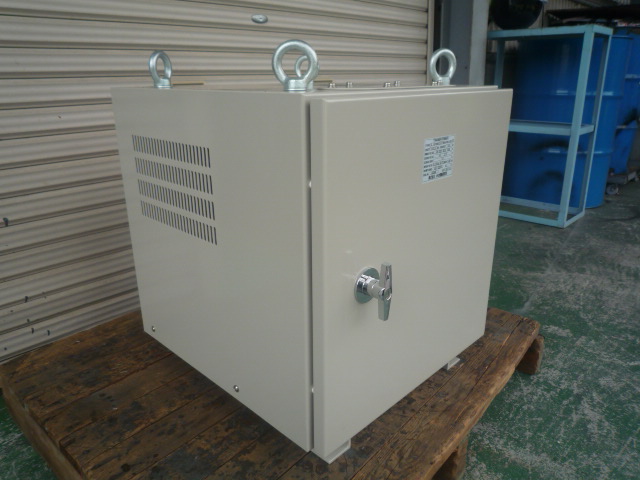

変圧器盤　非常用電源として発電機から単相電灯用回路に使われる。
3相発電機から電灯回路を供給するトランス

扉を開けると接続端子と入出力2つのＭＣＣＢ（ブレーカー）が現れる。
配線引き込みは、底部からおこないます。

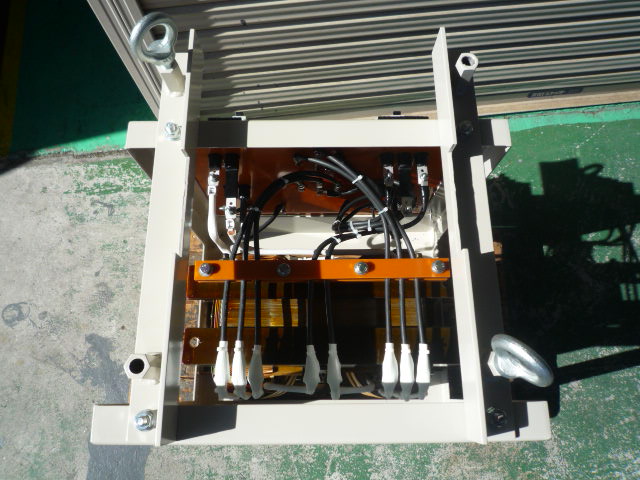

トランスケース内部を上から見た絵
手前からトランスの入出力端子を出して全面（上部）の端子板に配線されている。

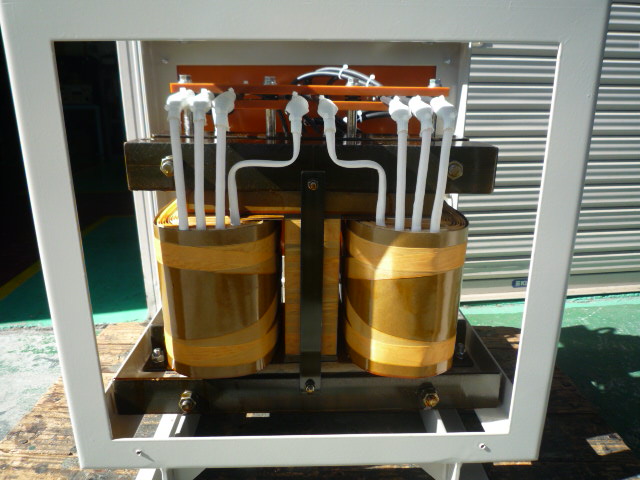

トランスケース内部を側面から見た絵

トランスケース内部を背面から見た絵

非常用電源として発電機から単相電灯用電源として活用される。

製品仕様

事例番号992 （File№06-403)　　

3相から単相に変換するトランス　（Ｖ／逆Ｖ結線変圧器）　

　１０．５ｋＶＡ　６０Ｈｚ

　１次電圧：三相　Ｆ２２０，Ｒ２１０，Ｆ２００Ｖ　２８．９Ａ　端子サイズＭ６

　２次電圧：単相　２１０Ｖ　　　　　　　　　　　　　　５０Ａ　端子サイズＭ８　

耐熱クラス（絶縁種別）Ｂ種　

1次3P　MCCB　100AF/75AT　

2次2P　MCCB　100AF/75AT　

質量約１４０ｋｇ
