 　産業用、工業用の入れ物、容器としてスチール製缶が最もよく用いられています。

特に、飲料・食品業界用では大多数を占めていて関連商品の技術的支援やサービスも大きな事業の柱となっております。
製缶に関わる機械も変圧器を通して、電気で動いています。

例えば、3相4線式にして、動力と電灯回路を並行して運転する時は、変圧器を通して、3相4線式にしています。

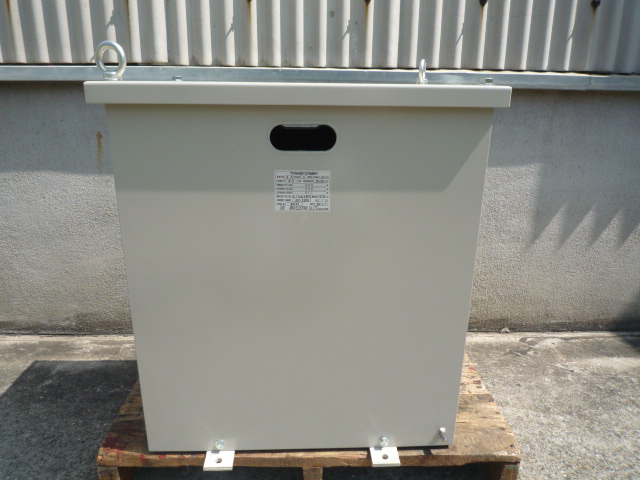

４００Ｖの絶縁トランス　

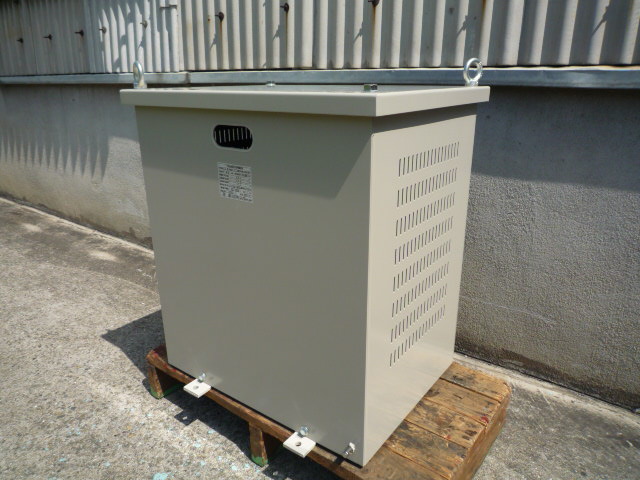

3相3線式４００Ｖを3相4線式４００Ｖにする絶縁トランス

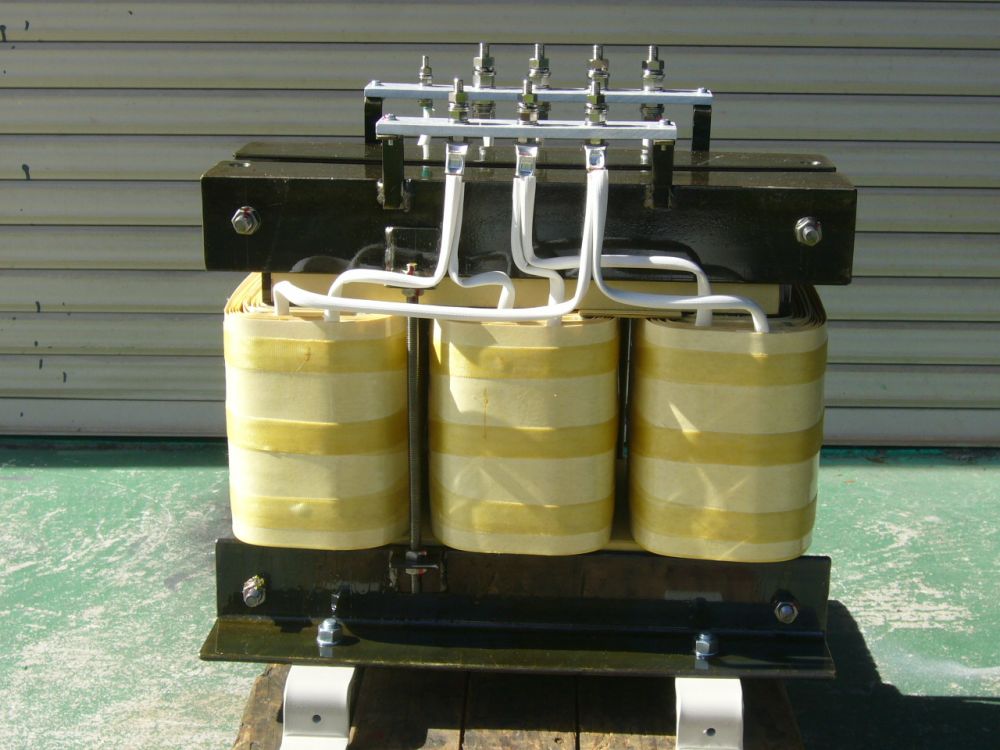

3相４００Ｖの中味絶縁トランス



入力側デルタ結線４００Ｖ　3相3線式トランス


同じ3相４００Ｖでも中性点付き電源トランスとして使われる。

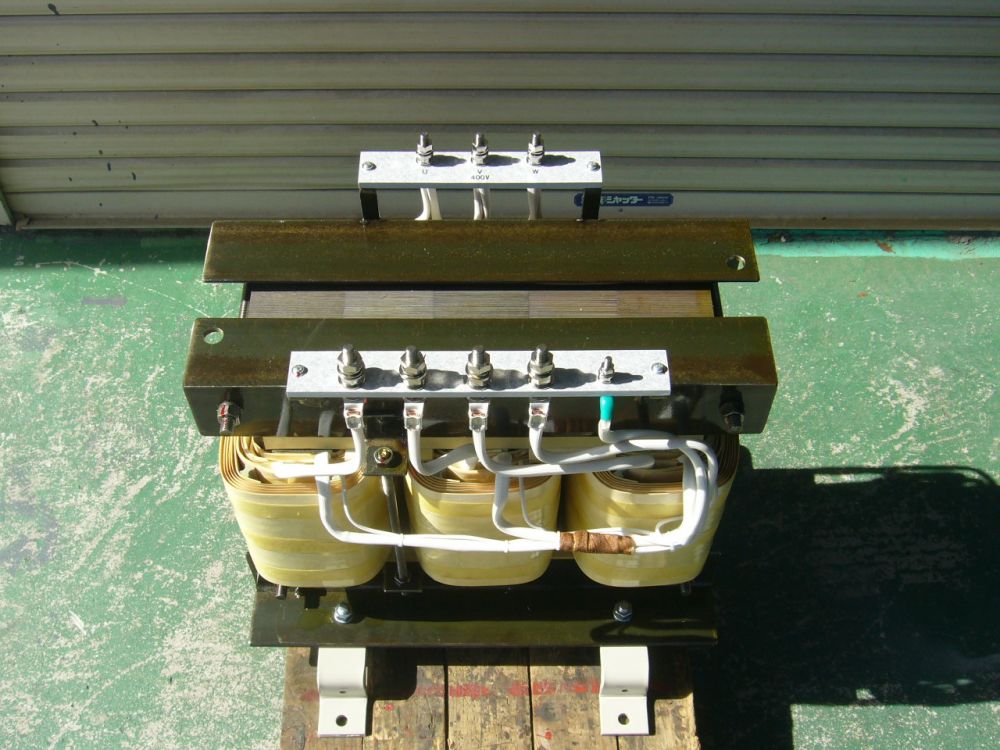

上部3相3線式４００Ｖ入力側
手前3相4線式４００Ｖ出力　混触防止板付き（5線）
電源トランス


3相5線電源トランス
3相中性点付きで４線式
混触防止板のシールド端子を付けて5線とする。
高調波ノイズの除去とサージ移行を抑える働きを持つのが特長だ。


絶縁と線数を揃えることが出来る電源トランス



製品仕様

事例番号972  （File№07-1158)　　

三相絶縁トランス　　

　容量４０ｋＶＡ

周波数　５０／６０Ｈｚ

　１次電圧　４００Ｖ　５７．７Ａ　　端子サイズＭ８

　２次電圧　４００Ｖ　５７．７Ａ　　端子サイズＭ８

Ｄｙｎ１１

屋内乾式ケース入り

耐熱クラス（絶縁種別）Ｈ種　

ケース型式　ＦＢ－Ｂ型

Ｐ－Ｓ間シールド付き　接続端子Ｍ６

質量２７０ｋｇ
