 　電力を制御するのも電気で行います。
電力を送ることを送電といいます。同じく電力を配ることを配電と呼び分けられている。
どちらも、電気を使うのに欠かすことのできないシステムです。
そんな電力システムも、電気で制御されます。電力制御システムを動かす電源トランスもあります。




電源変圧器（ダウントランス）４００Ｖ級４タップから２００Ｖに下げるトランス


3相電源トランス　スター結線入力側４００Ｖ級回路

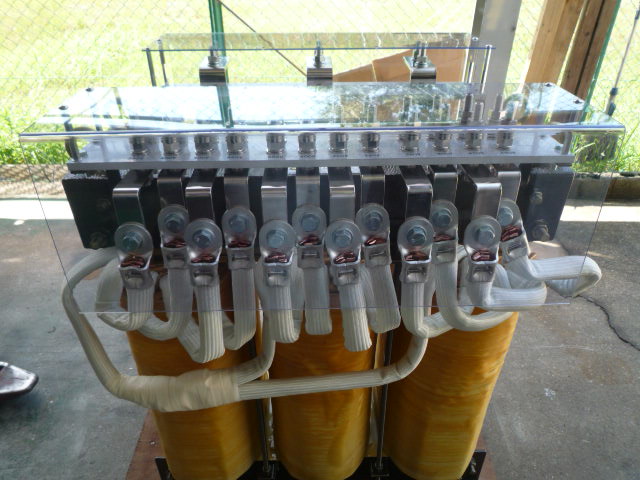

入力側接続配線　各相から4本×3相　12本　の端子が接続されているトランス

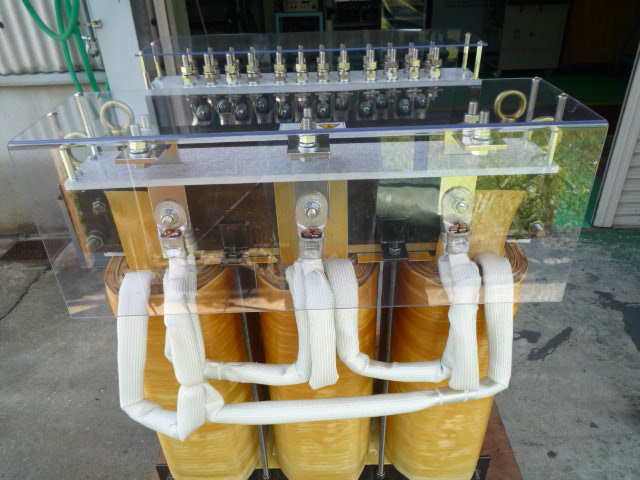

出力側２００Ｖデルタ結線トランス　

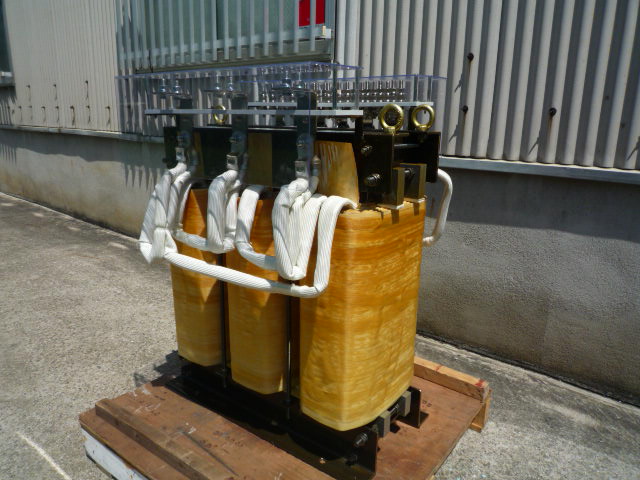

3相２００Ｖにするダウントランス


3相出力２００Ｖ端子保護透明カバー付きトランス



入力側にも充電部に保護カバーが付いているダウントランス


トランス上部から見る接続端子
手前入力側左から３８０，４００，４２０，４４０Ｖ
上部出力側２００Ｖ


製品仕様

事例番号971  （File№07-1157)　　

３相ダウントランス　　

　容量２５０ｋＶＡ

周波数　５０／６０Ｈｚ

　１次電圧　４４０－Ｒ４２０－４００－３８０Ｖ　３４４Ａ　　端子サイズＭ１２

　２次電圧　２００Ｖ　　７２２Ａ　端子サイズＭ１２

接続記号：Ｙｄ１

耐熱クラス（絶縁種別）Ｈ種　

裸状

質量約９５０ｋｇ
