 　モーター等に用いられるレヤメタル(希少材料）に変わる新材料開発にも変圧器が使われています。

地球資源でも希少価値が高い材料を用いて汎用品を供給するには、価格や調達面でリスクになり得ます。
新素材を安価につくるために、様々な試行錯誤が研究されています。
研究開発品の設備として、焼結装置の電源操作回路の部品としてわたしたちの変圧器が選ばれています。

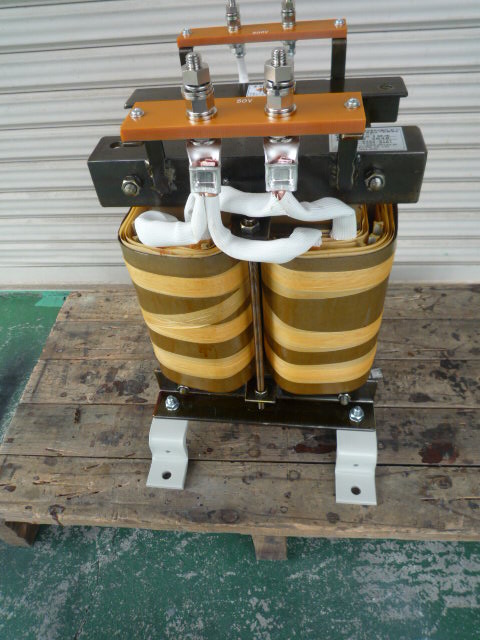

整流回路電源として使うダウントランス中身


単相２００Vを５０Vにするダウントランス
ACをDCに整流して、ヒーター電源としてつかわれる変圧器

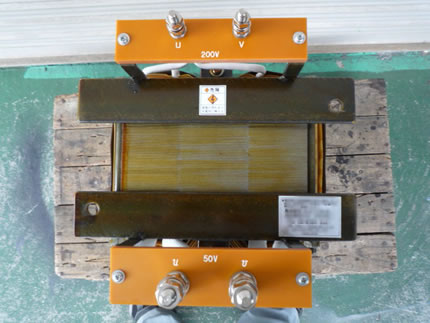

入出力端子は、スタッド端子(ボルトによる締め付け接続）
上部２００V　５５A　M8　　
手前５０V　２２０A　M12


新素材をはじめ、サファイヤや宝飾品としても使われるセラミックも焼結技術が使われています。
変圧器は、各種焼結装置にも採用されています。


製品仕様

事例番号968  （File№02-3648)　　

単相直流整流用ダウントランス　　

　容量１１ｋＶＡ

　１次電圧　２００Ｖ　５５Ａ　　端子サイズＭ８

　２次電圧　５０Ｖ　２２０Ａ　　端子サイズＭ１２

ケース形式：ＦＢ－Ａ

耐熱クラス（絶縁種別）B種　

屋内ケース入り

磁束密度１．０Ｔ(50Hz）以下対応

質量約１４０ｋｇ
