自動車検査用ローラー


自動車が益々進化している。ハイブリッドや電気自動車はもとより、従来型のガソリン、ディーゼル車も燃費向上を革新的に果たした結果、炭酸ガス排出量を減らすことに貢献しているといえます。

これらの自動車の総合的な検査が行われます。精密なデータ測定のためには、屋内で一定条件のもと行う必要があり、自動車をローラーの上に置いて走行させる。
この装置を動かして、測定するのにも、変圧器が使われています。

自動車ローラー検査装置用電源変圧器


3相動力電源トランス

２００／４００Ｖ電源トランス

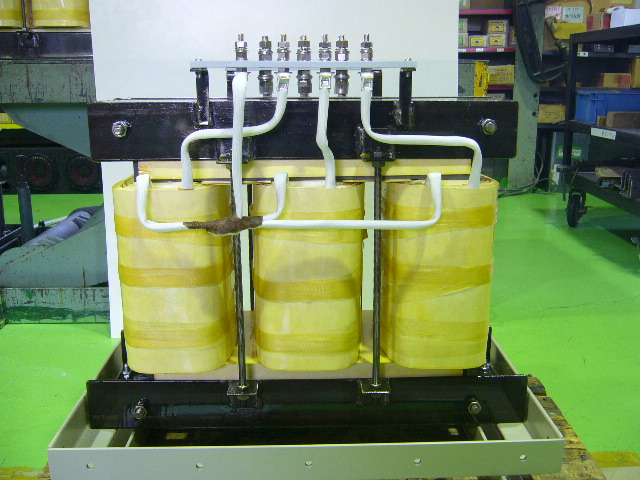

屋内用ケース入り中味の変圧器　入力側２００Ｖ　デルタ結線　

出力４００Ｖ　スター結線中性点付きトランス
出力４００Ｖ　スター結線中性点付きトランス結線　

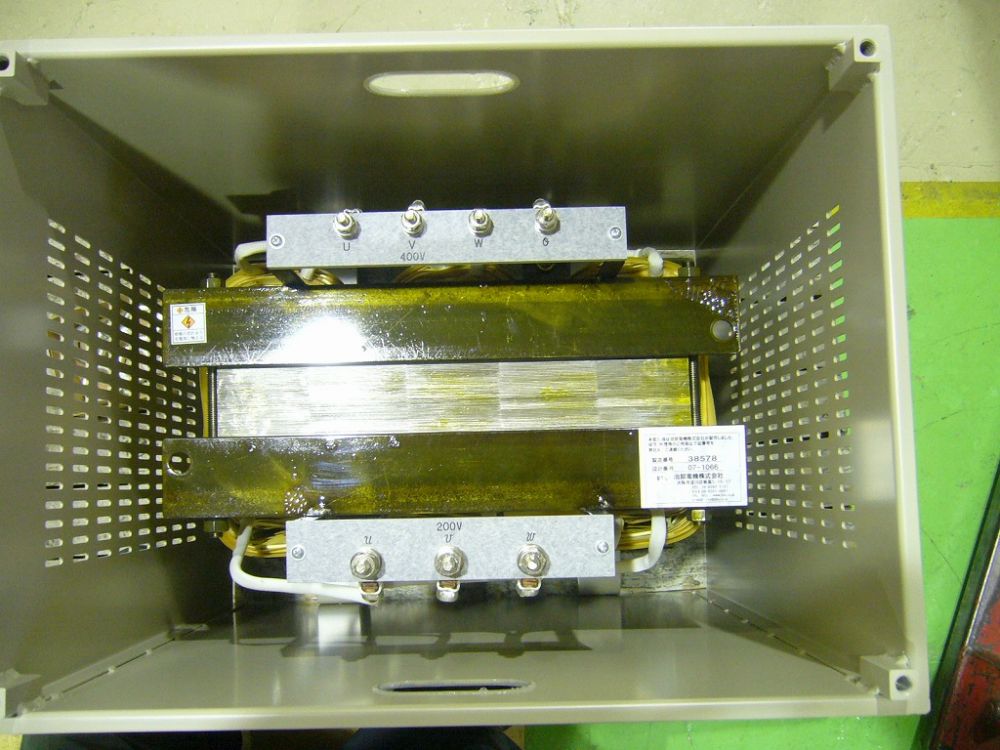

変圧器上部から見た接続端子群　手前入力側２００Ｖ　上部出力側４００Ｖ

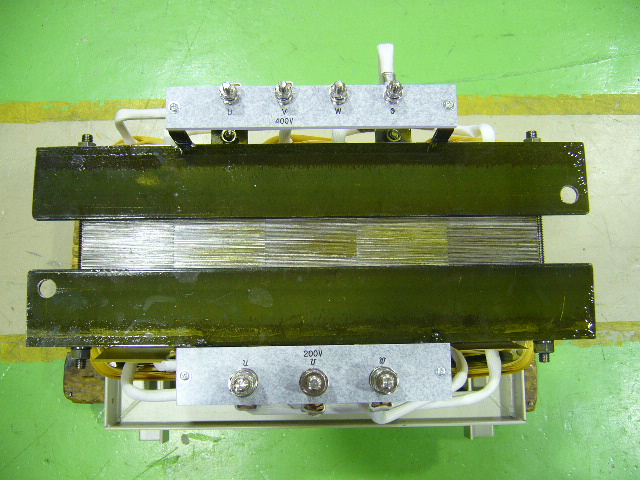

手前入力２００Ｖ接続端子　上部出力４００Ｖ　中性点付き変圧器

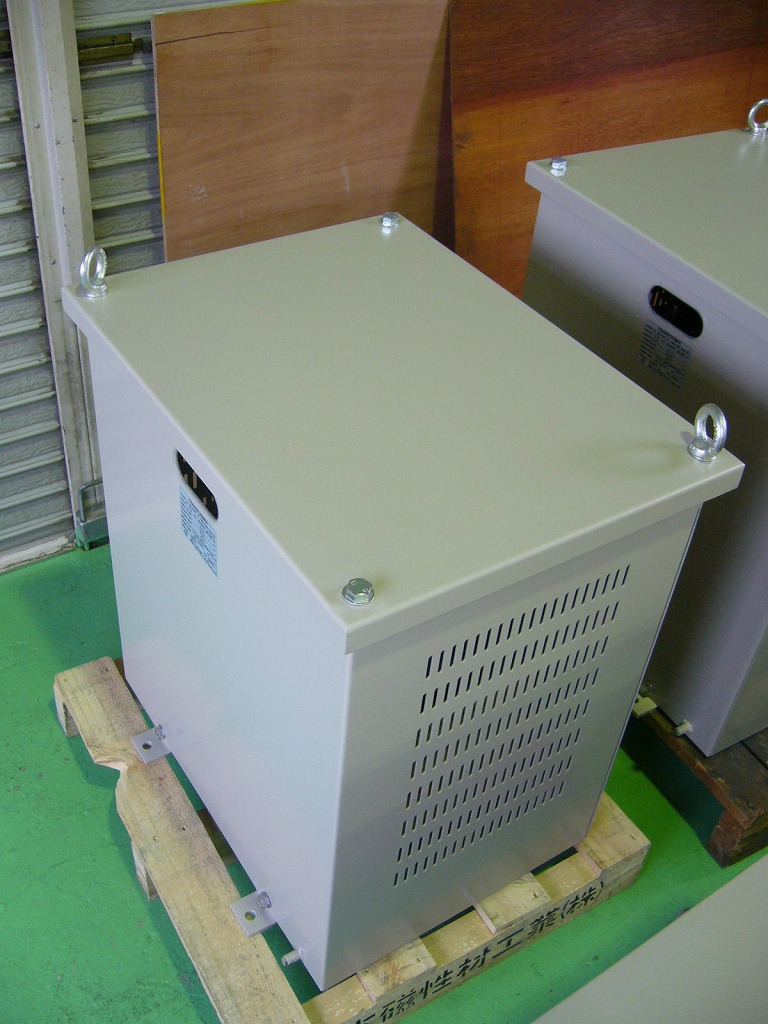

ケースに入った状態の電源変圧器
電源変圧器


製品仕様

事例番号879 （File№07-1066）　　

3相電源変圧器　屋内乾式自冷型ケース入り　

30kVA 　50/60Hz　　連続定格　　

1次電圧200V　86.6A　Ｍ１０　デルタ結線

2次電圧400V　43.3A　Ｍ８　スター結線中性点付き

ＹＮｄ１

耐熱クラス（絶縁種別）H種　



質量２３０kg
