治部電機株式会社

 　
国立大学では様々な分野の最先端研究が今でも続けられています。
ノーベル賞を受賞するような研究も広く行われていて、我々が知ることのない分野もあるようです。

研究から得られた理論を裏付けるためにも、実験が行われます。
各種実験では、世の中にない機械装置を使う必要も出てくる。
これらの実験設備の一部品としても、変圧器が使われています。

この実験で使う変圧器の役目として、実験装置全体の電位を浮かす目的を担っている。
直流（ＤＣ）１０ｋＶを連続運転する回路を実現する訳です。



絶縁変圧器　DC10ｋV／連続　

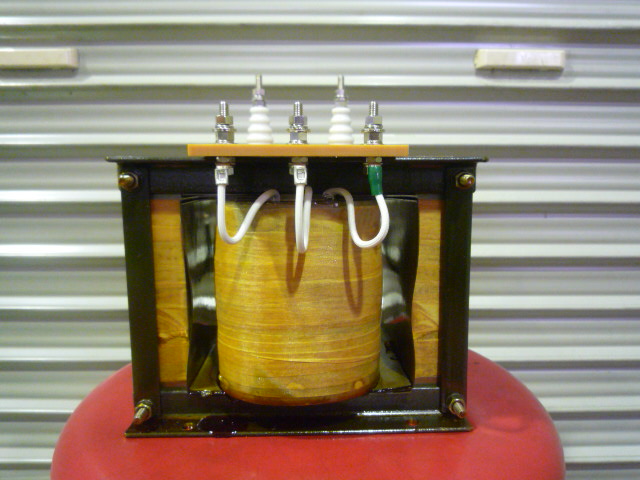

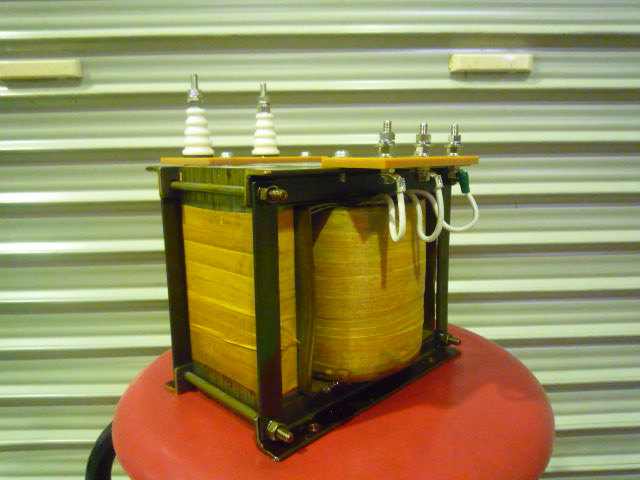

入力側接続端子　１００V　と　混触防止板の端子が右側に写っている絶縁変圧器


入力出力の電圧差はなく、共に１００Vで相間絶縁耐力がDC10ｋV連続の変圧器を使って
電気回路部分を浮かせる事に使う。

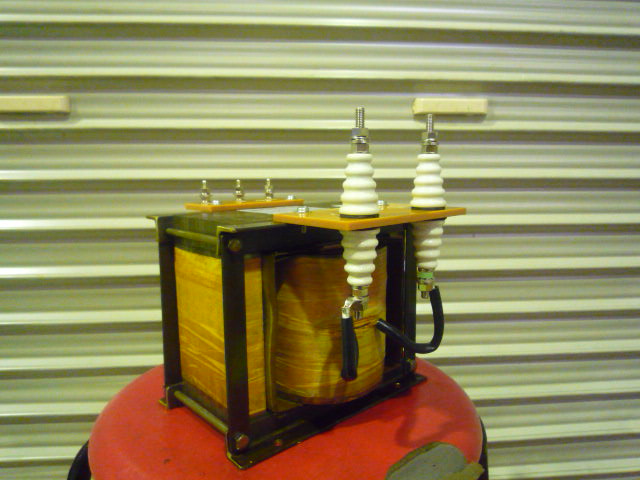

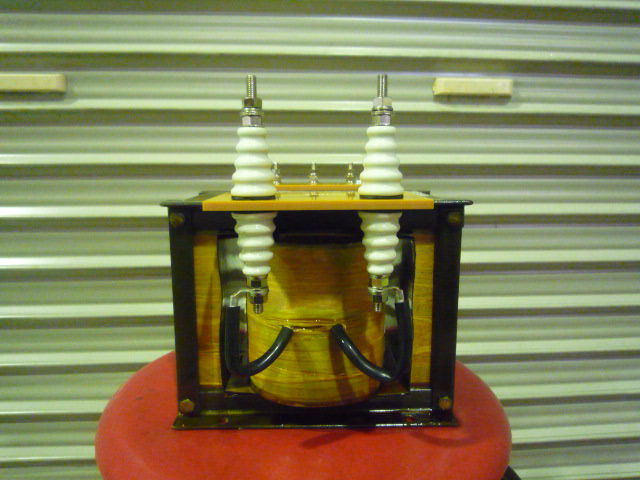

白い部分が合わせ碍子で構成されていて、絶縁距離と機械的耐力を確保している変圧器とその端子



製品仕様

事例番号876  （File№02-3603）　　

単相絶縁変圧器　乾式自冷型　

1kVA 　50/60Hz　　連続定格　　

1次電圧100V　10A

2次電圧100V　10A

2次耐電圧　ＤＣ１０ｋＶ／連続使用対応

耐熱クラス（絶縁種別）Ｂ種　

質量18kg
