　コンセントとは、配線用差し込み接続器の受け手側（メス側とも）、プラグ受けと呼ばれるもの。

プラグとは、配線用差し込み接続器の差し込み側（オス側）、といわれるものである。

より詳しくは、こちら

まとめると電気配線の接続と断路を随時容易にできる接続器である。

電気機器である変圧器にもコンセントやプラグをつけることができます。



変圧器でいうと、入力側はプラグで行い。出力側にはコンセントで行うということ

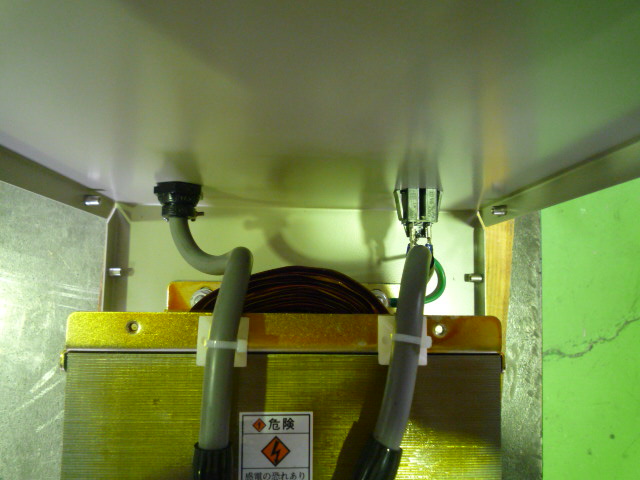

アース（接地）も確実に

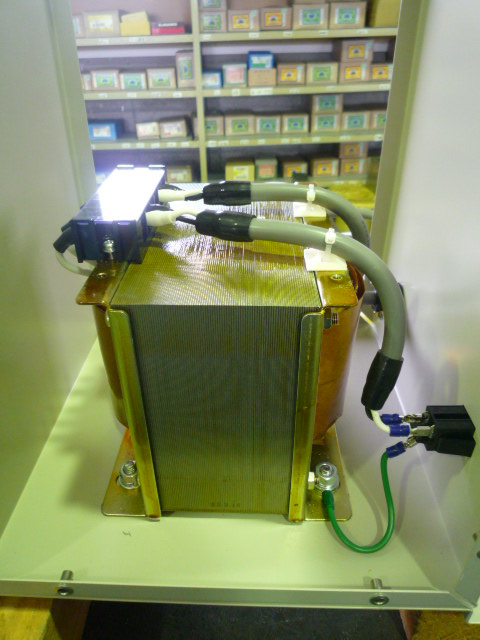

コンセントとプラグの接続はトランスの端子部分で行います。

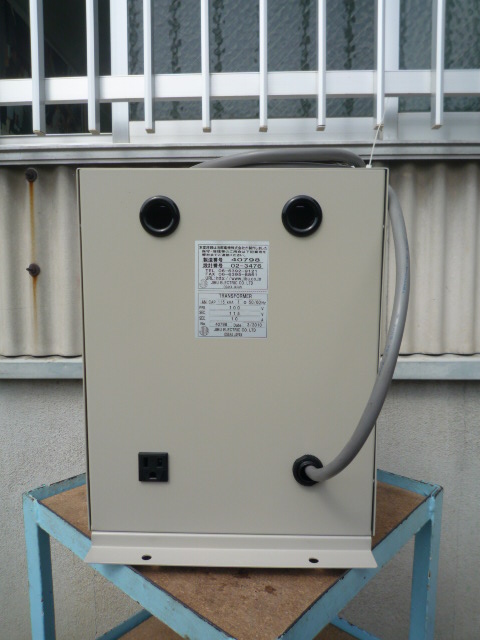

トランスケースの側面へ引き出す



製品仕様
事例番号668　（File №02-3475）
単相　屋内用乾式自冷型
50/60Hz　1.5kVA　連続定格
一次側入力　100Ｖ　15Ａ
二次側出力　R127,110Ｖ　11.8Ａ
屋内ケース入り
耐熱クラス（絶縁種別）A種
質量約25ｋｇ

付属品
一次側　ゴムプラグ（リード長1.5m）
二次側　接地付きコンセント

変圧器のコンセントとプラグ
