　電気には、絶縁が不可欠です。この絶縁とは電気を通さない力のことで、絶縁がないと感電したり短絡して火災事故につながります。これらの事故を防ぐためにも、絶縁はなくてはならないものです。

変圧器の特長の一つとして、（複巻の場合）電気的に絶縁されるというのがあります。電気的に繋がっていない（電磁誘導で電気を伝える）ので絶縁が図れます。

この絶縁にも耐力があります。絶縁耐力といい　[ｋV]単位で表記されます。

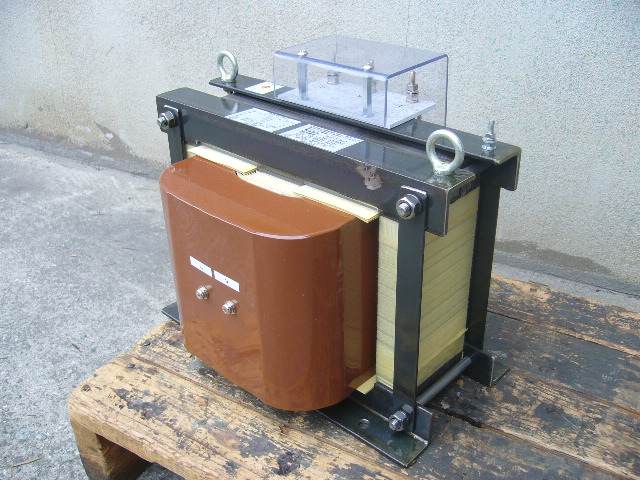

製品仕様　
事例番号575　(File No　02-3325)
単相　屋内用乾式自冷型　
６０Hz　４ｋＶＡ　連続定格
一次側入力　200Ｖ　20A
二次側出力　200Ｖ　20Ａ
二次コイルモールド
耐熱クラス（絶縁種別）H（一次側）F（二次側）種　
質量約　５８ｋｇ
絶縁耐力：２次DC３０ｋV/連続　DC40ｋV/10分間
　　　　　　　1次AC２ｋV/1分間


インシュレーショントランス：絶縁変圧器


対地間および1次－2次間の構造や絶縁物の種類により絶縁耐力の強化を図ることができます。コストや大きさの制約を踏まえて技術者がベストなご提案をしております。
