 　モールディングとは、鋳造、もしくは、射出成型 やその製品　のことを指す。

具体的には、建築，家具などの頂部や凹凸のある部分に帯状に連続して施される縁どり。刳形(繰形)（くりかた）ともいう。枠どりの装飾と考えられるが，部材の接合部を美的に処理し，壁面を保護する役割ももっている。モールディングの施される部分は部材の機能が切りかわる部分，たとえば脚部と胴部の境目，壁と天井の接合部などであり，モールディングはそうした分節を明確に視覚化する。形状はさまざまであるが，標準的な断面形はきわめて限られており，その組合せ方にも定石がある。

モールディング は、電気部品や工業産業品など様々な分野で使われている。


この様な、鋳造や射出成型装置でも変圧器が使われています。

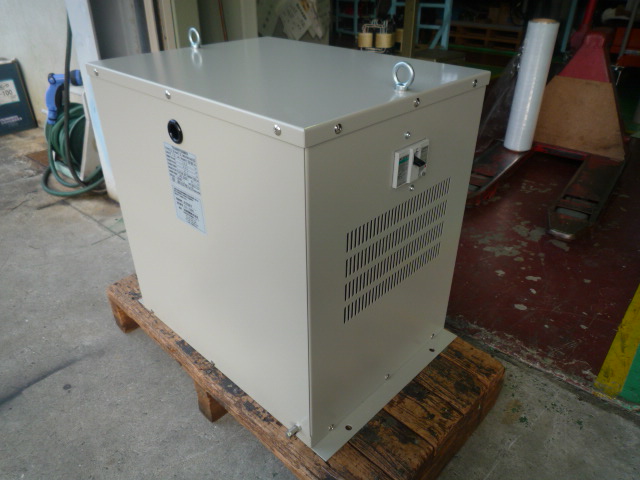

機械装置用昇圧電源トランス

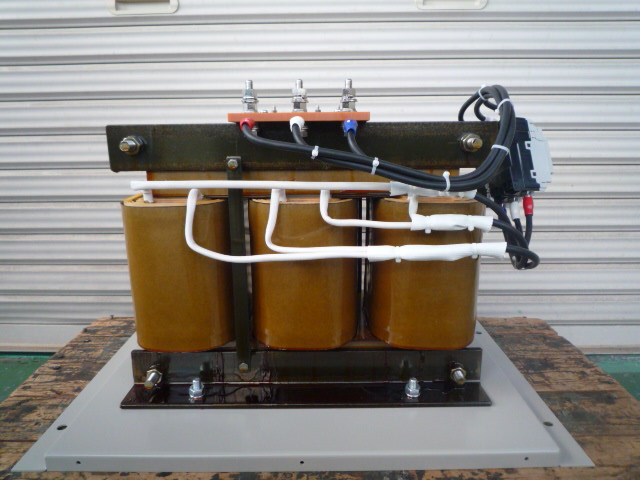

入力側ブレーカー配線されたトランス


トランス入力側に配線されたＥＬＣB（ブレーカー）

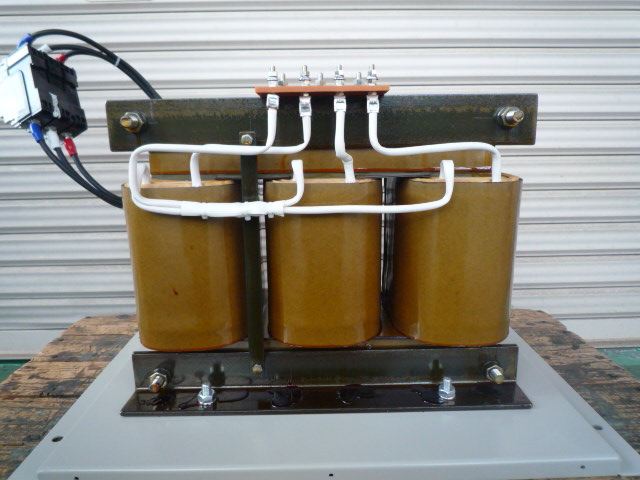

出力側スター結線中性点付き変圧器


三相四線出力昇圧変圧器

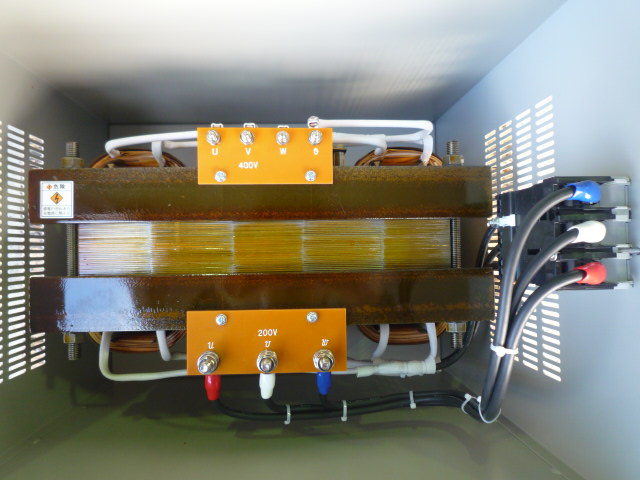

変圧器の入出力接続部
上部出力側三相四線４００Ｖ接続端子
右側入力側ブレーカー内部配線
手前入力接続端子三相三線


変圧器入力側のブレーカー　


三相動力入力三線２００Ｖから三相四線４００Ｖにするアップトランス

電子部品の外装密閉や表面処理などでモールディング技術が生かされています。
優れた機械装置を使うときにも変圧器がお役に立っています。


製品仕様

事例番号1056  （File№01-1390)　　

三相昇圧電源変圧器　アップトランス　　　　　

　１５ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：三相三線　２００Ｖ　４３．３Ａ　　Ｍ８　

　２次電圧：三相四線　４００Ｖ　２１．７Ａ　　Ｍ５　　

ＹＮｄ

屋内ケース入り

耐熱クラス（絶縁種別）Ｂ種　

ＥＬＣＢ付き６３ＡＦ／６０ＡＴ　感度電流３０ｍＡ

質量約１５０ｋｇ
