　変圧器は様々なところで活躍しております。


成型機や充てん機、切断機や洗浄機など産業機械にも、電気エネルギーを供給して、最適な制御を司っています。

今回ご紹介する変圧器は、多巻線変圧器とも呼ばれ、1台の変圧器で3つ以上の巻線回路からなる変圧器です。
具体的には、入力側の1次回路　と　2次回路三相、3次回路単相　からなる変圧器です。

  半導体製造装置用電源トランス
多巻線変圧器：1台の変圧器で3つ以上の巻線回路で形成されたトランス
三相回路と単相回路を1台のトランスで取っています。

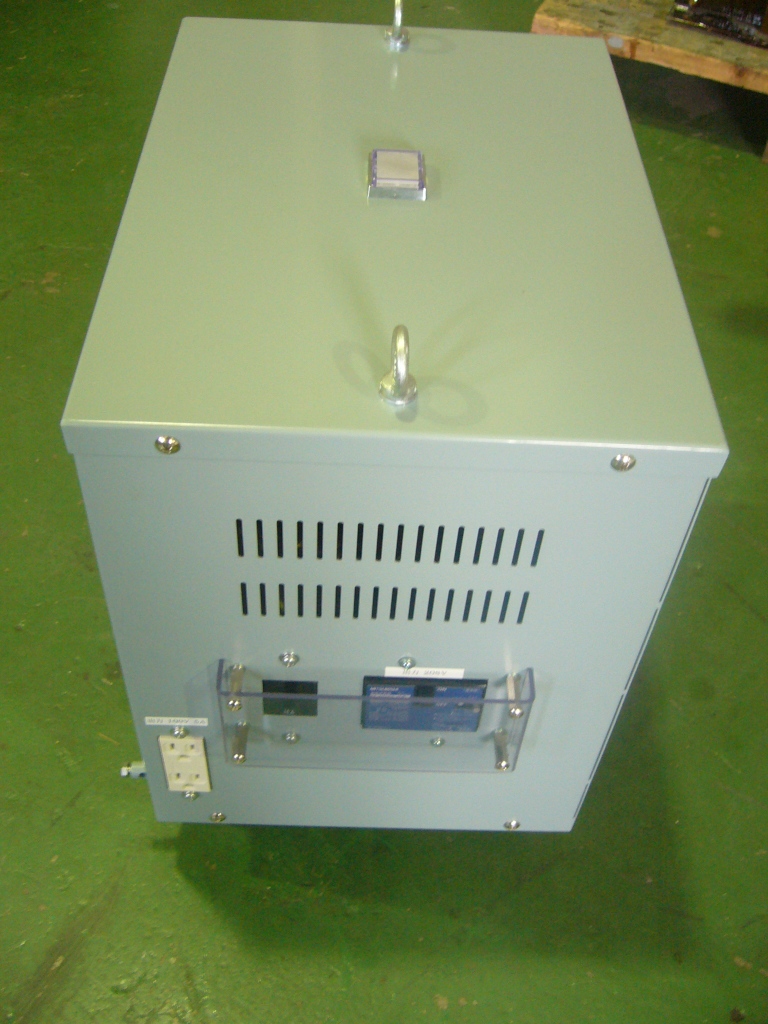

天井部に運転ランプ

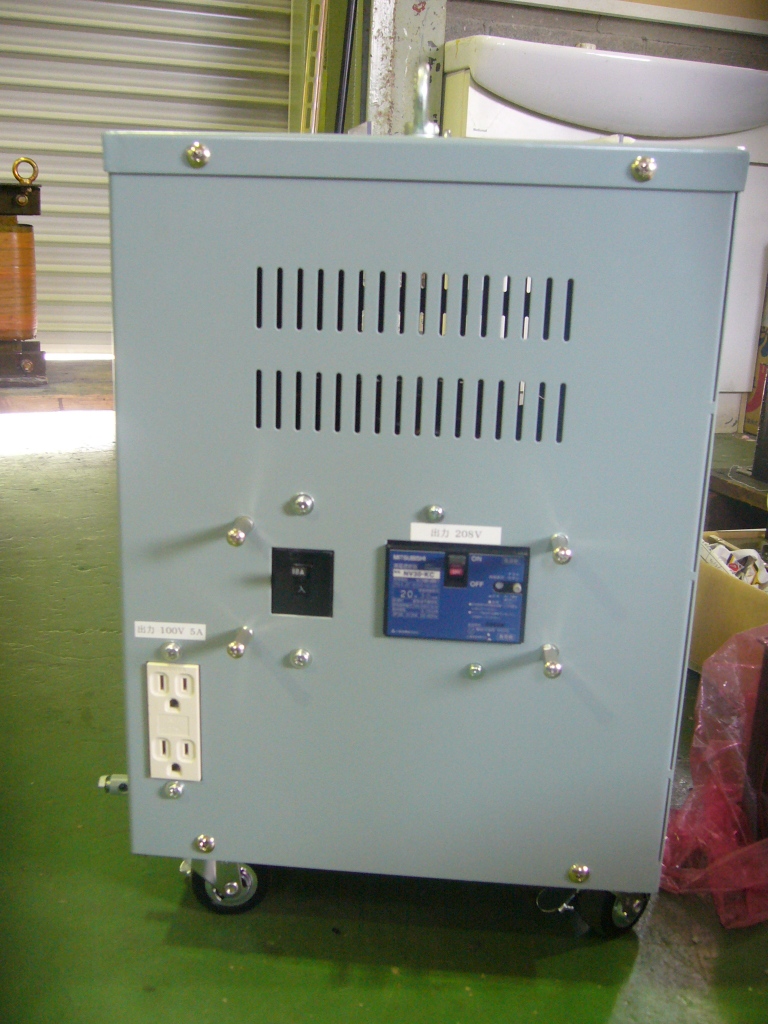

手前には、漏電ブレーカーと安全ブレーカー及び出力コンセントが付いている。
ブレーカーには、透明保護カバーが付いている。


左から三次回路出力コンセント　安全ブレーカー　漏電ブレーカー


多巻線変圧器は、1台で複数の回路がとられる変圧器です。


製品仕様

事例番号1024  （File№01-1088)　　

多巻線変圧器　　

容量５．５ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：三相　２００Ｖ　　１５．８Ａ　　

　２次電圧：三相　２０８Ｖ　　１３．９Ａ　５ｋＶＡ

　３次電圧：単相　１００Ｖ　　　　　５Ａ　５００ＶＡ

屋内乾式ケース入り　キャスター付

耐熱クラス（絶縁種別）Ｂ種　

２次側　漏電ブレーカー付き

３次側　安全ブレーカー、２口コンセント付き

運転ランプ付き

２次側中性点付き　三相４線出し

質量約７３ｋｇ
