 　春真っ盛りの4月が過ぎて、風薫る5月となり、展示会が多数開催される季節となりました。

展示会では、動的要素を観てもらうことで得られるメリットを実感できる演出をすることがポイントです。
例えば実機が動いているところを実際に触ったり動かしたりすることで、想像を膨らましてもらえるようにするのです。
つまり、使う人や決定権者がメリットを感じる仕掛けが展示会であればビジネスに繋がります。


機械や装置の実物を動かす時に、欠かせないのが動力電源です。

展示会でデモンストレーション用の電源アップトランス

日本国内の主要展示会場では動力三相２００Ｖ系統が主流です。
欧米の機械装置は４００Ｖ級がほとんどですので、昇圧が必要です。
こんな時に、お役に立つのがアップトランスです。

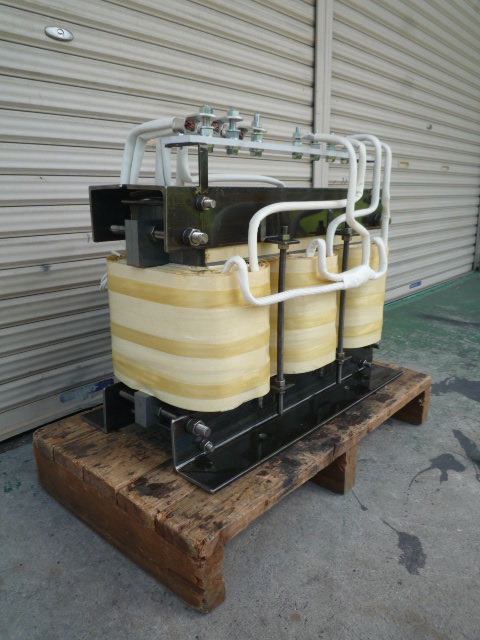

中味の変圧器本体　(アップトランス）
・２００Ｖから４００Ｖに昇圧する
・三相２００Ｖ三線から４００Ｖ四線にすることも変圧器の大きな仕事の一つです。
・高調波対策にも有効な変圧器のご提供も可能
・電器回路の絶縁特性が確保される

など、変圧器を使う理由は沢山あります。

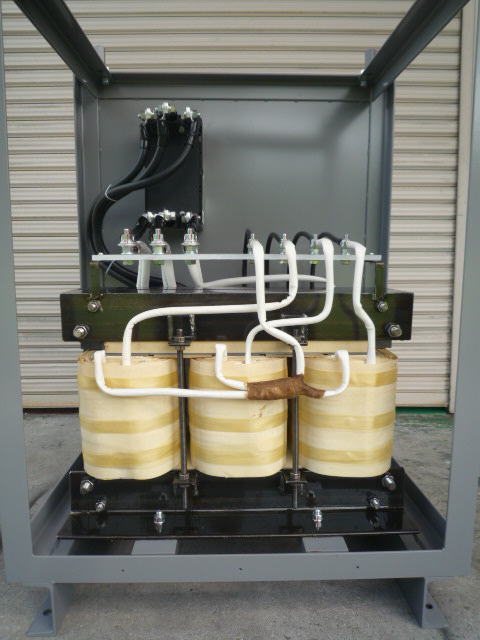

ケース内部の変圧器本体　1次側２００Ｖデルタ結線

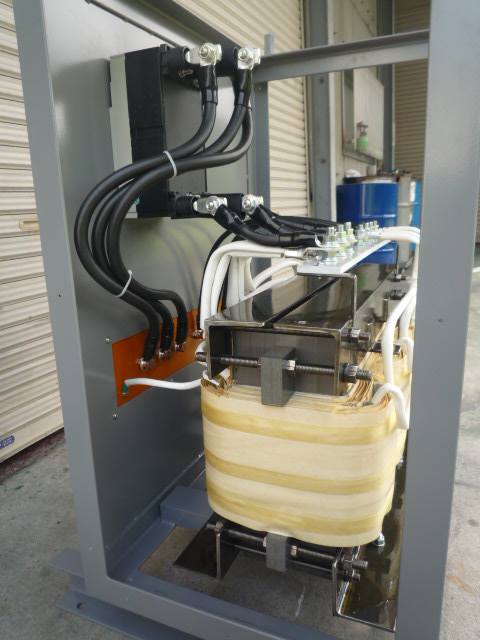

アップトランス中味と入力側ＭＣＣＢ付き


入力側２００Ｖ　ＭＣＣＢ付き　アップトランス

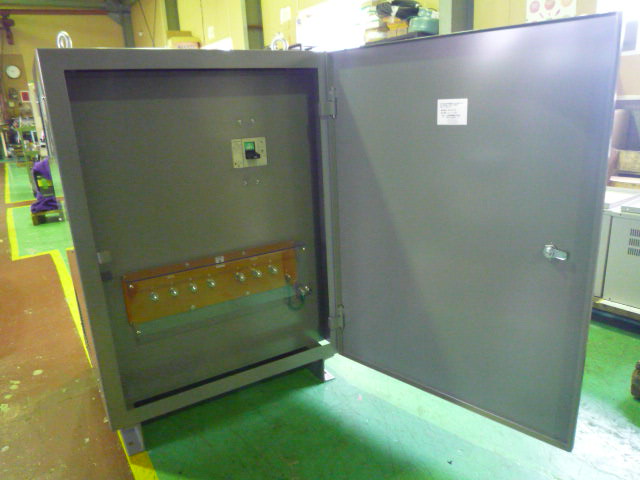

アップトランス　扉型ケースの開放時

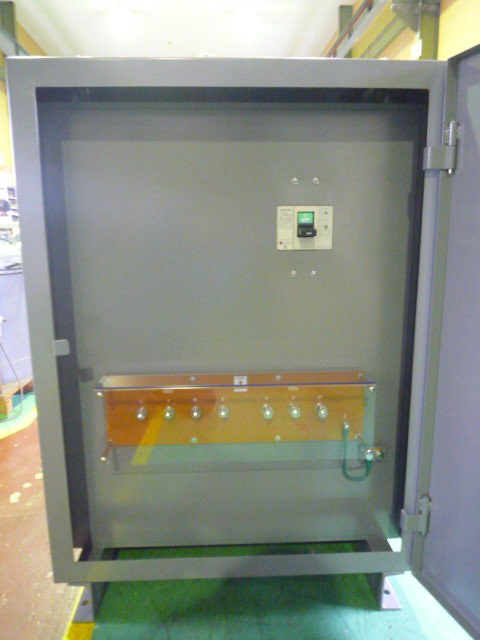

下部トランス接続部端子
向かって左側　出力４００Ｖ四線　右側　入力２００Ｖ三線
右下：シールド接地と接地端子
端子カバー付き

製品仕様

事例番号1004  （File№07-1166)　　

三相電源変圧器　展示会－デモ用アップトランス　

容量　７０ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：２００Ｖ　　２０２Ａ　　デルタ結線　

　２次電圧：４００Ｖ　　１０１Ａ　　スター結線中性点付　　　　

Ｐ－Ｓ間混触防止(シールド）付き　

耐熱クラス（絶縁種別）Ｈ種　

１次側　４００ＡＦ／３５０ＡＴ　ＭＣＣＢ付き

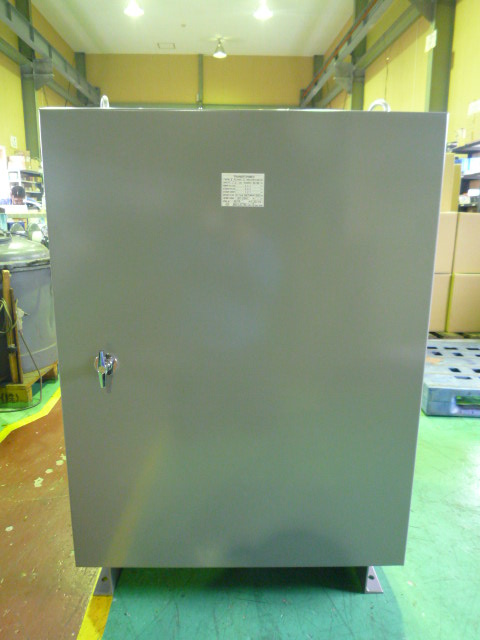

屋内用扉型ケース入り

ＹＮｄ

質量約５００ｋｇ
