万が一に備える会社が増えてきました。

具体的には、通常の電気が遮断されたときに対応するために、発電機を用意されています。
私たちの変圧器が発電機から単相回路を３つ取り出して使う電気回路に採用されました。
そもそも、単三とは、１０５V－０－１０５Vのように、０をコモン（センタ）にして、両端で２１０Vも取れるように工夫された名称をいう。
通称としても使われており、タンサンと呼びかわされている。




発電機から3相２００Ｖを単相１００Ｖ回路用にする単相単三変圧器


２００Vを１００V回路にするダウントランス　
入力F210V,R200Vの調整タップ付き

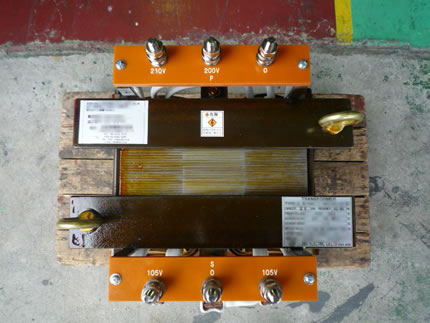

真ん中の端子が０で、両端にそれぞれ１０５V出力されるトランスだ。
特長として、両端間では２倍の２１０Vが使える。


単三トランスを3台つかって、電気回路を構築されて、3相バランスを保持する様にされました。

製品仕様

事例番号965 （File№02-3644)　　

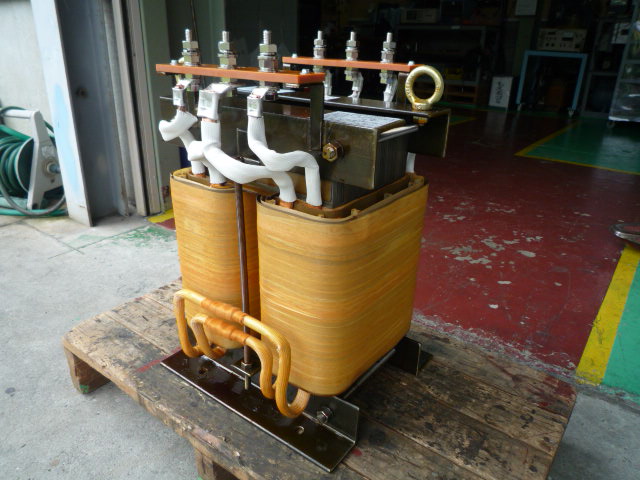

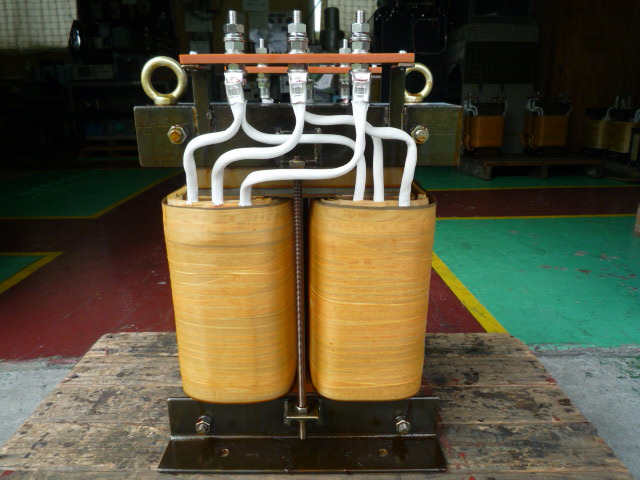

単相２００Ｖから１０５／２１０Ｖ単三出力ダウントランス　　

　容量２５ｋＶＡ

　１次電圧　Ｆ２１０－Ｒ２００Ｖ　１２５Ａ　端子サイズＭ１０　

　２次電圧　２１０－１０５Ｖ（単三）　１１９Ａ　端子サイズＭ１０　

耐熱クラス（絶縁種別）Ｂ種　

質量約１６０ｋｇ
