 　3.11以降電源喪失の脅威を身近に感じた教訓を活かしてＵＰＳを導入する企業が増えている。

データセンターなど、一瞬の停電でも大切なデータを失うことが許されない場所ではほとんどが導入済みである。
新たに強化することも増えています。
ＵＰＳでも、私たちの変圧器が使われています。

ＵＰＳ電源に使われているトランス

デルタ／スター結線中性点付きトランス

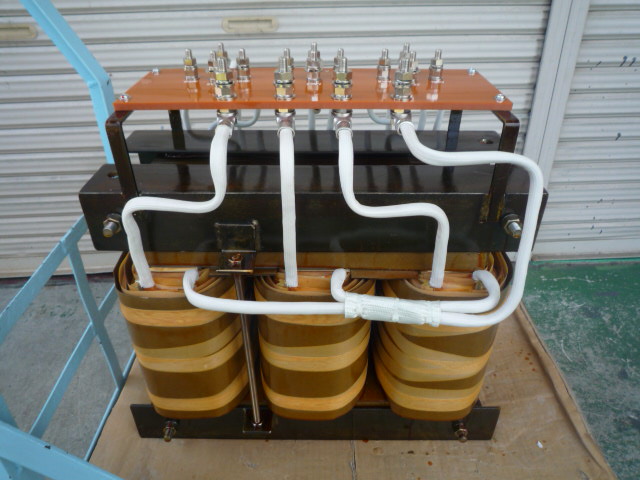

入力側デルタ結線　3点タップ付きトランス　中味　接続端子にてタップ切り替え


スター結線ニュートラル端子付き　3相4線出力　トランス

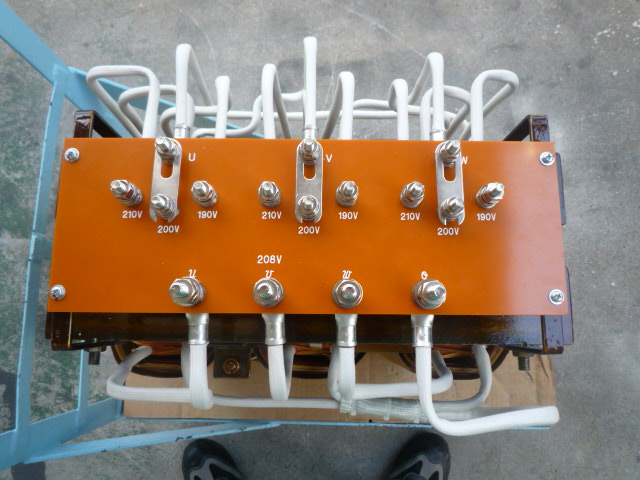

トランス　接続端子群　上部入力側　デルタ結線ワタリ接続バー（コネクタ）でタップを切り替える
手前4端子　出力側スター結線中性点付き4線

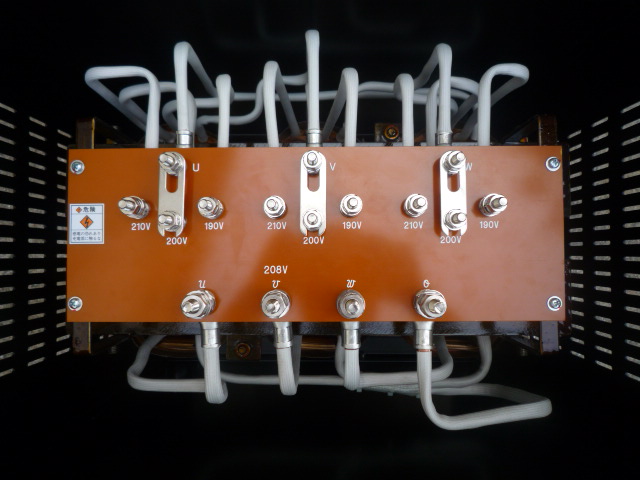

トランスケース内部接続端子群


変圧器はＵＰＳでデータを守るお手伝いをしています。


製品仕様

事例番号960  （File№07-1156)　　

ＵＰＳ用結線指定３相４線出力トランス　　

　容量４０ｋＶＡ　５０／６０Ｈｚ

　１次電圧　Ｆ２１０，Ｒ２００,Ｆ１９０Ｖ　１１５Ａ　端子サイズＭ８　

　２次電圧　２０８Ｖ　１１１Ａ　端子サイズＭ１０　

デルタ－スターニュートラル付き結線

Ｄｙｎ１１

耐熱クラス（絶縁種別）Ｂ種　

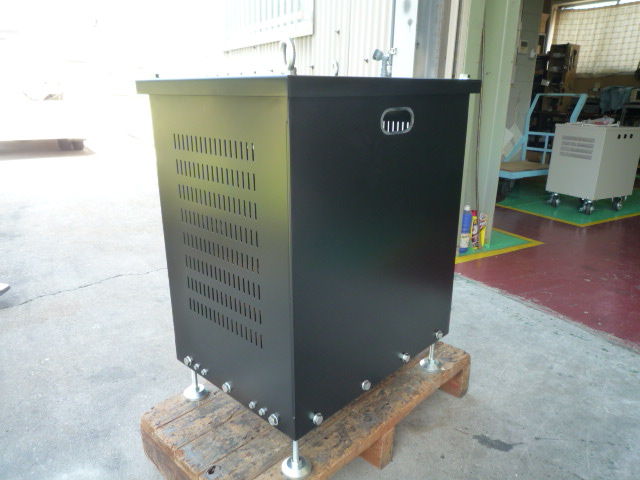

屋内ケース入りレベルアジャスター　Ｌ字金具付き

ケース形式：ＦＢ－Ｂ型改

質量約３００ｋｇ
