3相整流回路

 　円高でも、産業構造不況でも価値があると認められる技術や製品は求められる。

電気には交流と直流とがあり、交流から直流にする平滑回路を組むときにも変圧器が使われます。
3相交流から直流に整流するときには、三相半波または三相全波整流という接続方法で行われる。

整流回路用電源トランス
直流に整流するため７０Ｖに電圧を下げる変圧器



3相トランス２００Ｖ入力側
入力側3相２００Ｖスター結線回路

3相７０Ｖ　デルタ結線ダウントランス
ダウントランス　７０Ｖから整流される

交流電気回路を直流にして使うシーンも増えています。
こんなところでも、変圧器は活躍しています。


製品仕様

事例番号949  （File№01-1350)　　

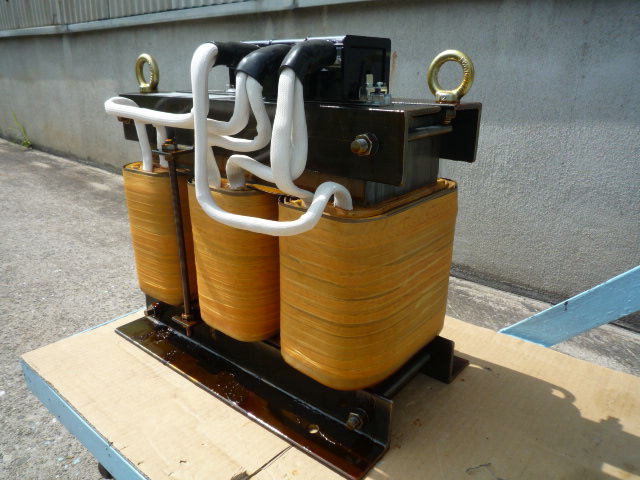

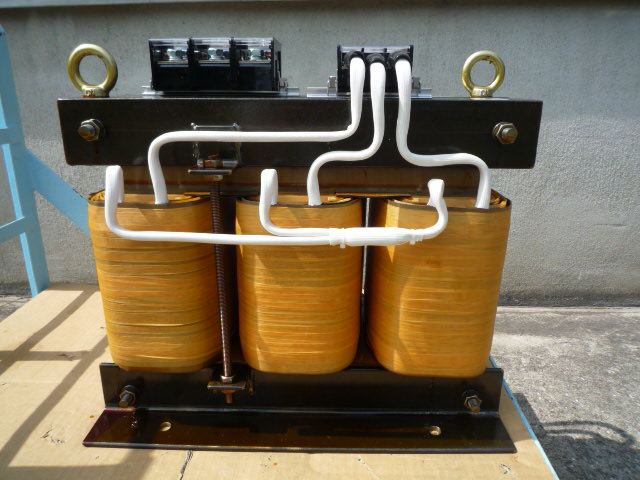

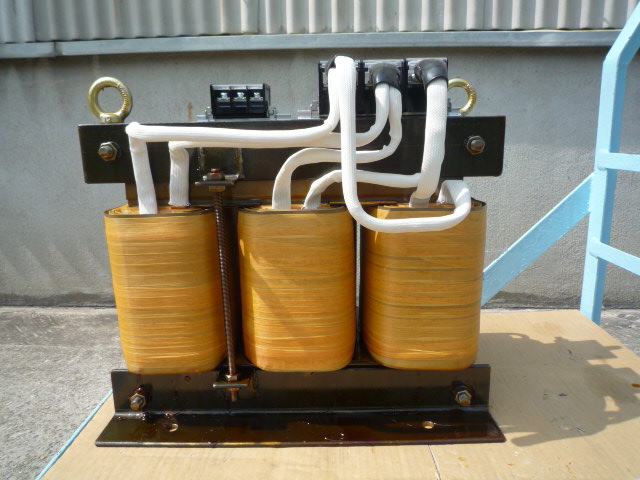

三相整流回路用ダウントランス　　

　容量三相２０ｋＶＡ  ５０／６０Ｈｚ

　１次電圧　２００Ｖ　５７．７Ａ　端子サイズＭ６　

　２次電圧　  ７０Ｖ　１６５Ａ　   端子サイズＭ１０
磁束密度１.４５Ｔ（１４５００Ｇ）以下
耐熱クラス（絶縁種別）Ｂ種　

　ブロック端子台



質量約１６５ｋｇ
