　恒温槽とは、科学実験で用いられる器具の一種。長時間一定温度に保つ事が出来るような制御を施した容器である。主に、槽内部の温度を一定に保つため、周囲環境からの温度変化の影響を防ぐ事が出来る構造になっている。

使われているのは科学実験だけでなく、使用環境により様々な変化をきたす製品特性を知るためにも、環境を再現して性能評価する必要がある。そんな時に恒温槽を用いて環境を再現している。恒温槽も小さなものから巨大なものまで多種存在している。
住宅から自動車メーカーまで幅広く使われています。

そんな、恒温槽を動かすのも変圧器の仕事です。

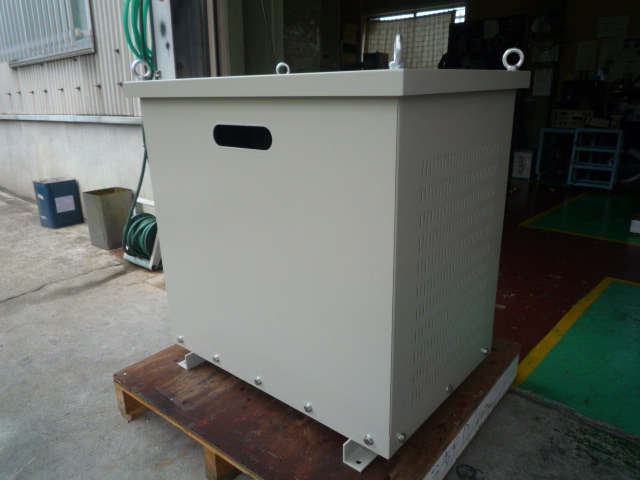

恒温槽用電源トランス

1次側デルタ結線　ＭＣＣＢに配線されるトランス

1次側に入力された電源はＭＣＣＢでトランスにＯＮ／ＯＦＦされる

3相3線２００Ｖから3相4線４００Ｖに昇圧する変圧器

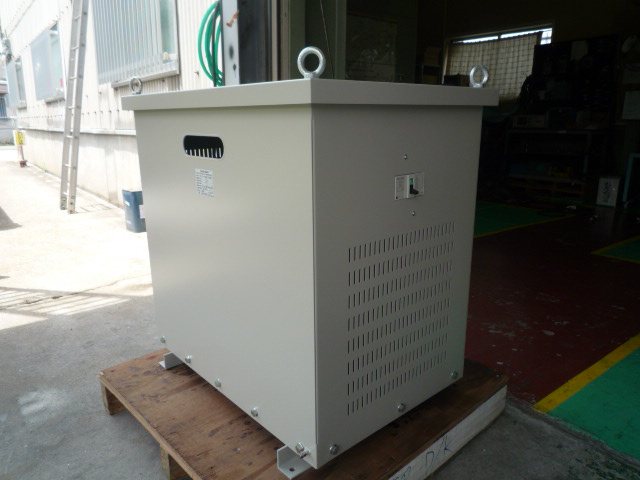

電源のＯＮ／ＯＦＦを変圧器側面のＭＣＣＢ（ブレーカー）で行う

製品仕様

事例番号948 （File№07-1153)　　

3相4線アップトランス　　

　容量５０ｋＶＡ　５０／６０Ｈｚ

　１次電圧　２００Ｖ　１４４Ａ　端子サイズＭ１２　

　２次電圧　４００Ｖ　　７２Ａ　端子サイズＭ８

耐熱クラス（絶縁種別）Ｈ種　

乾式自冷式ケース入り

1次MCCB付き　２５０ＡＦ／２００ＡＴ

質量約３６０ｋｇ
