 　 タッピングセンターとは、産業界の部品加工に、高速・高精度・高生産性を発揮するNC工作機械のことです。

タッピングセンターの進化は、タップ加工のみならずミーリング加工、ファインボーリング加工を可能にし、さらには従来の常識を覆す生産性・加工能力・信頼性を達成しています。
更なる進化を遂げるＮＣ工作機械を動かしているのも変圧器です。




ＮＣ工作機に使われる変圧器


ブレーカーが付いている変圧器


ＮＣ工作機器でもトランスが使われています。

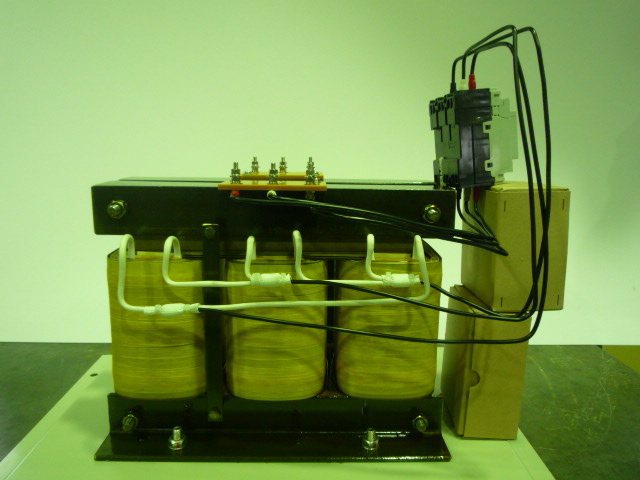

トランスケース入れ前の配置

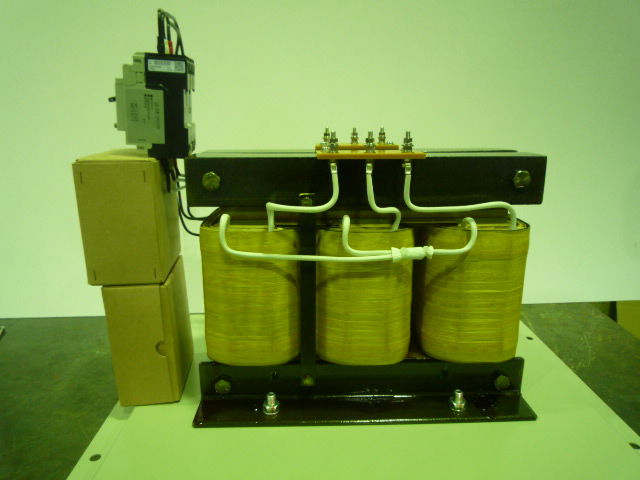

トランスとブレーカー配線

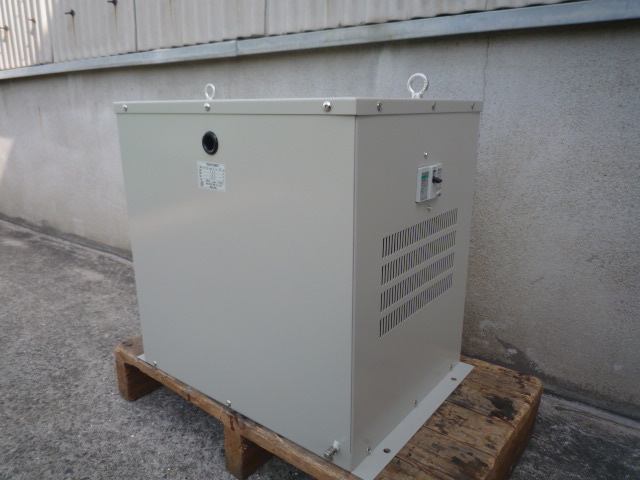

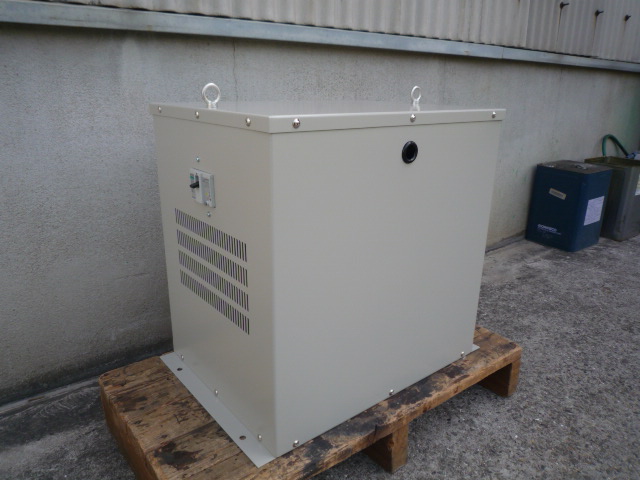

ブレーカーを搭載した変圧器

製品仕様

事例番号923  （File№01-1342)　　

３相ダウントランス　　

　8.5kVA 　60Hz　　連続定格　　

1次電圧420V　11.7A　端子サイズＭ５　スター結線　

2次電圧200V　24.5A　端子サイズＭ５　デルタ結線

耐熱クラス（絶縁種別）Ｂ種　

屋内乾式ケース入り
2次側ELB付き　EW32EAG-3P030B

Ｙｄ１

質量約１００kg
