中国向け制御回路電源


中国で使う装置の電源回路用として変圧器で電圧を変換したい。

中国の動力は380Vのため、日本仕様でつくられた装置に電圧を合せる必要があります。
また、アメリカ製の装置も制御するため、タップを設けたいというご要望でした。

デルタ結線トランス


入力３８０Vトランス

３８０Vから２００V級の電圧に下げる降圧変圧器：ダウントランスとも呼ばれています。

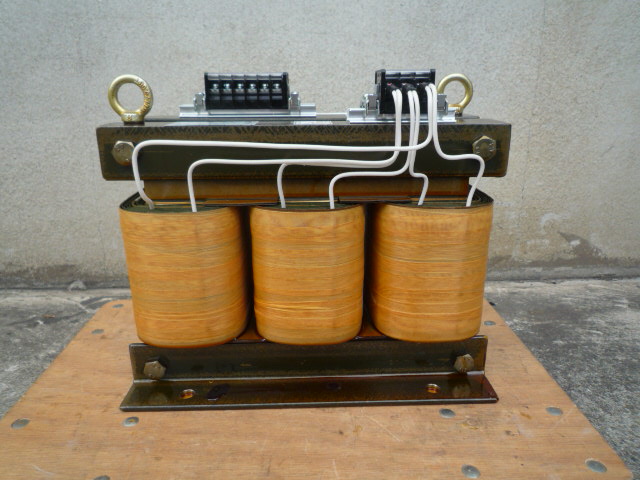

ダウントランス
ダウントランス　一次側デルタ結線

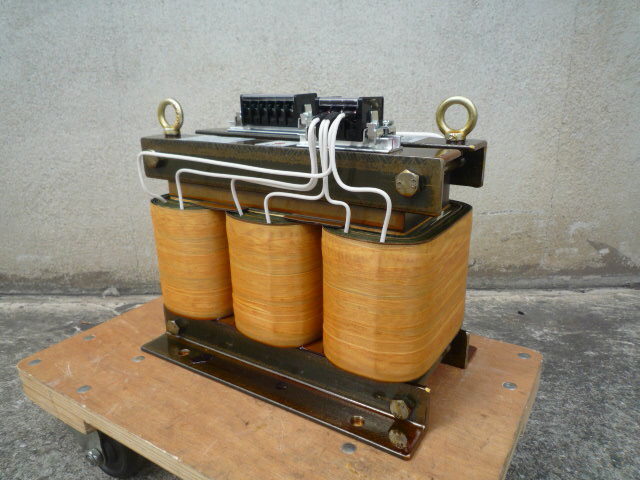

スター結線　ダウントランス
ダウントランス　二次側スター結線　２００V　２３０V　タップ付き

ダウントランス　２００，２３０Vタップ付き
スター結線　降圧変圧器



製品仕様

事例番号907  （File№01-1340)　　

3相ダウントランス　　

3kVA 　50/60Hz　　連続定格　　

1次電圧　380V　　　　　　4.56A　デルタ結線　

2次電圧　R230,F200V　7.53A　スター結線

耐熱クラス（絶縁種別）Ｂ種　

Ｄｙ１

裸状

質量約45kg
