　電気回路には、導線（実線）で接続（構成）されている回路と電気的に切り離して用いられた別回路とがある。別回路といっても回路としてはつながっていて連動されている。このとき導線から切り離（絶縁）しても、電気的にはつながを持たす機器が変圧器の役割となります。

つまり、電源回路から導通は無くても、負荷側回路として構成することができます。
精密な測定を行う場合や漏電防止、接地の回り込み事故（ブレーカーの誤作動）を防止するときには特に役立ちます。

接地は、奥深い技術で電気安全・保全には無くてはならない技術です。

変圧器は、接地や絶縁回路構成でもお役に立っています。




製品仕様

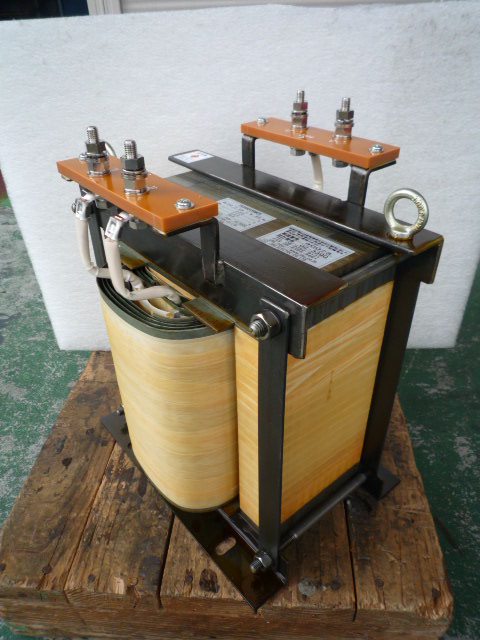

事例番号634　（File №02-3390）
単相　屋内用乾式自冷型
60Hz　10ｋＶＡ　連続定格
一次側入力　220Ｖ　45.5Ａ
二次側出力　220Ｖ　45.5Ａ
耐熱クラス（絶縁種別）B種　
質量約80ｋｇ


絶縁・分離のことをアイソレーションと呼びます。
そこで絶縁変圧器のことを「アイソレーソン・トランス」とも呼ばれます。
