自動製本機用バネ_引張バネ

 自動製本機の綴じ紐代わりに使用されているビニールチューブを引きぬくときのソレノイドに
使われている引張りバネです。厚みが50mmまで製本出来るのでm可動域は勿論50mm以上
のタワミ量が必要になります。このバネの最大タワミ量は170mmあり本体の凡そ3倍もの
許容可動があります。

SWPA
Φ0.5×外7×有100×自由長63
バネ定数:0.02N/mm
初張力:0.2N

自動製本機用引張バネ

自動製本機用引張りバネ


計数機器引張ばね-9

 計数機器引張ばねの第9弾です。(笑)
線径がΦ0.7で中心径が6とコイリング加工は優しいのですが、
初張力の設定が、計算初張力よりも高い設定なので特殊な
コイリング加工をします。
SWPAΦ0.7×外6×有41.5×自由長40
バネ定数:0.393N/mm
初張力:26.4N

計数機器引っ張りバネ

計数機器引っ張りバネ

計数機器引張ばね-8

 計数機器引張ばねで線径Φ0.6で巻数が60.75とバネ自体に重量があり、コイルング時に中心が振り回されてバネの密着状態が均一にならないことがあるので、バネ製作時の芯のブレと自重をエスケープするのに注意が必要です。
SWPA
Φ0.6×外6×有60.75×自由長48
バネ定数:0.133N/mm
初張力:1N

計数機器用引っ張りバネ

計数機器用引っ張りバネ

計数機器引張ばね-7

計数機器用の引張バネです、最大荷重長時の応力が限界値近くまでに達するので型、曲、加工痕跡等に細心の注意が必要な引っ張りバネです。

SWPB
Φ1.2×外12.2×有16.5×自由長42
バネ定数:0.921N/mm
初張力:4N

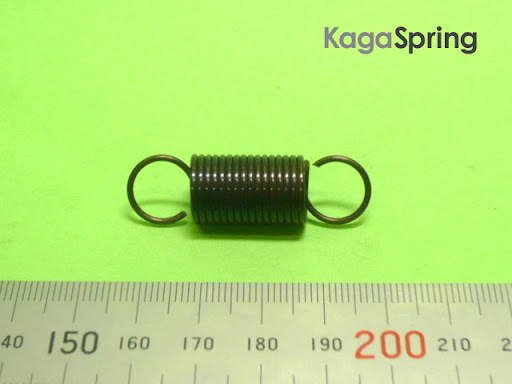

計数機器用引張ばね

計数機器用引張ばね

計数機器引張ばね-6

 係数機器に使用されている引っ張りバネです、巻数が多く安定したバネ定数を得ることが出来ます。
巻数が多いので長い荷重長にも耐えられます。

SWPA
Φ0.7×外6×有120.5×自由長83
バネ定数:0.156N/mm
初張力:2N

計数機器用引っ張りバネ

計数機器用引っ張りバネ



計数機器引張ばね-5

 係数機器用引張ばね、このようなバネは荷重条件として最大荷重長時の荷重値が決められている時が多いです、
しかし初張力を安定させて使用することは難しいので、自由長を参考寸法とし荷重条件を優先させる方が合理的に製作できます。

バネの要素
SWPA
Φ1.0×外8×有46.5×自由長60
バネ定数:0.61N/mm
初張力:5N
係数機器引張ばね

係数機器引張ばね

計数機器用引張ばね-4

計数機器用引張ばねです、このバネも巻数が多くて芯がブレ易くそれを防ぐのに
工夫をしていくのが弊社の強みです。
線径Φ1.0、中心径が6.5とバネ指数が比較的小さいので大きな初張力が得られます。
バネの要素項目
SWPA
Φ1.0×外7.5×有117.5×自由長130
バネ定数:0.302N/mm
初張力:6N

計数機器用引張ばね

計数機器引張ばね

計数機器用引張ばね-3

 計数機器用引張ばねです、引張ばねは特徴として限らたスペースの中で強荷重を引き出したい為に
積極的に初張力を利用をしています。高初張力を得るためには巻き方、及び熱処理温度に工夫がされています。
SWPA
Φ1.0×外7.5×有37.5×自由長50
バネ定数:0.947N/mm
初張力:6N

SWPAΦ1.0×外7.5×有37.5×自由長50:計数機用引張ばね

SWPAΦ1.0×外7.5×有37.5×自由長50:計数機用引張ばね

側面フック引張バネ

 フック部がコイルボディ部センターにあると
バネポストと干渉してバネ動きに不具合が
生じるとき、フック部をバネの側面につけて
エスケープする時があります。

SUSΦ1×外7×有13.5×自由長23.5
バネ定数:2.9N/mm
初張力:3.2N

側面フック引張ばね

側面フック引張ばね

ジョイントバネ


SUSφ0.4で制作したのですが、ある部分とある部分をフレキブルにジョイントさせる
一風変わったバネです。何に使われるか謎~

(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



ボール盤ハンドル用ゼンマイバネ(EFT-50)


本日の出荷

EFT-50

ハンドル用ゼンマイバネ
リボン鋼:t1.0×巾9.5×外60
端部:φ5.0

(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



SUS304引き抜き材を加工


引張力の低い材料を使うとバネ性が低いので、
普通は使わないですし、降伏点も低いので
バネとしての復元性を必要としないバネ形状を
もつ製品を作りました。

材料が柔らかい為に、高さピッチ等が揃い難い
という難加工物です。

このような座の付き方で垂直性を出すのも
難しいです。

SUS304φ8.0×中30×H135x有5×座各1.5研



(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



RAW→JPG変換_2


良く理解できてないのでもう一度挑戦しました。
単にRaw→jpg、リサイズ条件だけで、
前回と異なるのは背景を緑→白に変えただけです。

(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



繊維機械のテンション制御部のバネを交換!


弊社HPを見て繊維機械のテンション制御部のバネの交換を
したいとお問い合わせを頂きました。

SWCφ10×外77×高100×有10研有 密着 左巻



代替品は無事に使えているようです。

(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



RAW→JPG現像


2005/02/01に開催され参加しました、
「実践!売るためのデジカメ撮影講座まとめ」
にて講師されていた先生と最近セミナーで
再会しました。
「FBで「カメラ頑張ってください」と激励を受けて以来
結構やる気が出てきました。

久しぶりに現像しました。
やっぱ良く解らないです・・・



(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



折損したシャッターバネの復元


ちょっと大変かも!(^^;;

折損したシャッターバネが持ち込まれました、
サイズを取るとインチのようです、
真ん中部分やその周辺で折損しています、
また溶接痕もあるし復元は不可能です。

材料のサイズは無いし、フックの金具は弊社では
製作できないし、近いサイズにて設計しましたが・・・
解決できるかな!?


フック金具

(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



手加工で圧縮バネを製作


手加工にて製作しました。

材料を芯金に巻き付けてコイル径・ピッチを決める
作業です。バネ屋の基本中の基本かもです。(^^;;



(この記事には画像があります。画像部分は外部ブログサイトで見れます。)



角線スパイラル(画像が無い!!!)


この1年近くHPの更新を怠っていました。
本日やっとのことで作業開始したところ、
画像のサイズがバラバラだったり、
カメラが異なっていたりしてリサイズするのに、
無茶時間が掛かりましたが、何とかアップしました。

ところが時系列に整理されているファイルの
中身がバラバラだったりして画像が足らないことに
今頃気づいたりして、ボォーとし過ぎているのを
猛省しています。

↓は全体画像が無くHPに掲載されなかったもです。
SUS304□5×外34×P28×高300 オープンE
(粉体の送り装置使われています。)


(この記事には画像があります。画像部分は外部ブログサイトで見れます。)
