２５０Ax２００L 両端JIS5K（２５０A)フランジ
流体：水蒸気 設計温度130℃ ベローズ板厚０．２５ｍｍ
バネ定数：３２．７N/mm
材質 ベローズ：SUS316L フランジ：SUS304
内径１１０ｍｍ 面間６０ｍｍ 異径の特殊フランジ
ベローズ板厚０．２５ｍｍx2層 バネ定数 １１２．６N/mm
軸方向伸縮量-３mm 設計圧力 ０．４Mpa
MOBIOの難削材加工技術展に特殊材のベローズを1月30日まで出展しています。
１００ｘ１００L 片側NW（１００） 片側特殊角フランジ ボルト・ナット付き
バネ定数 ９．８N/mm
軸方向伸縮量 -１５ｍｍ +５ｍｍ
材質 ベローズ：SUS316L 角フランジ・NWフランジ・ボルト・ナット・ホルダー：SUS304

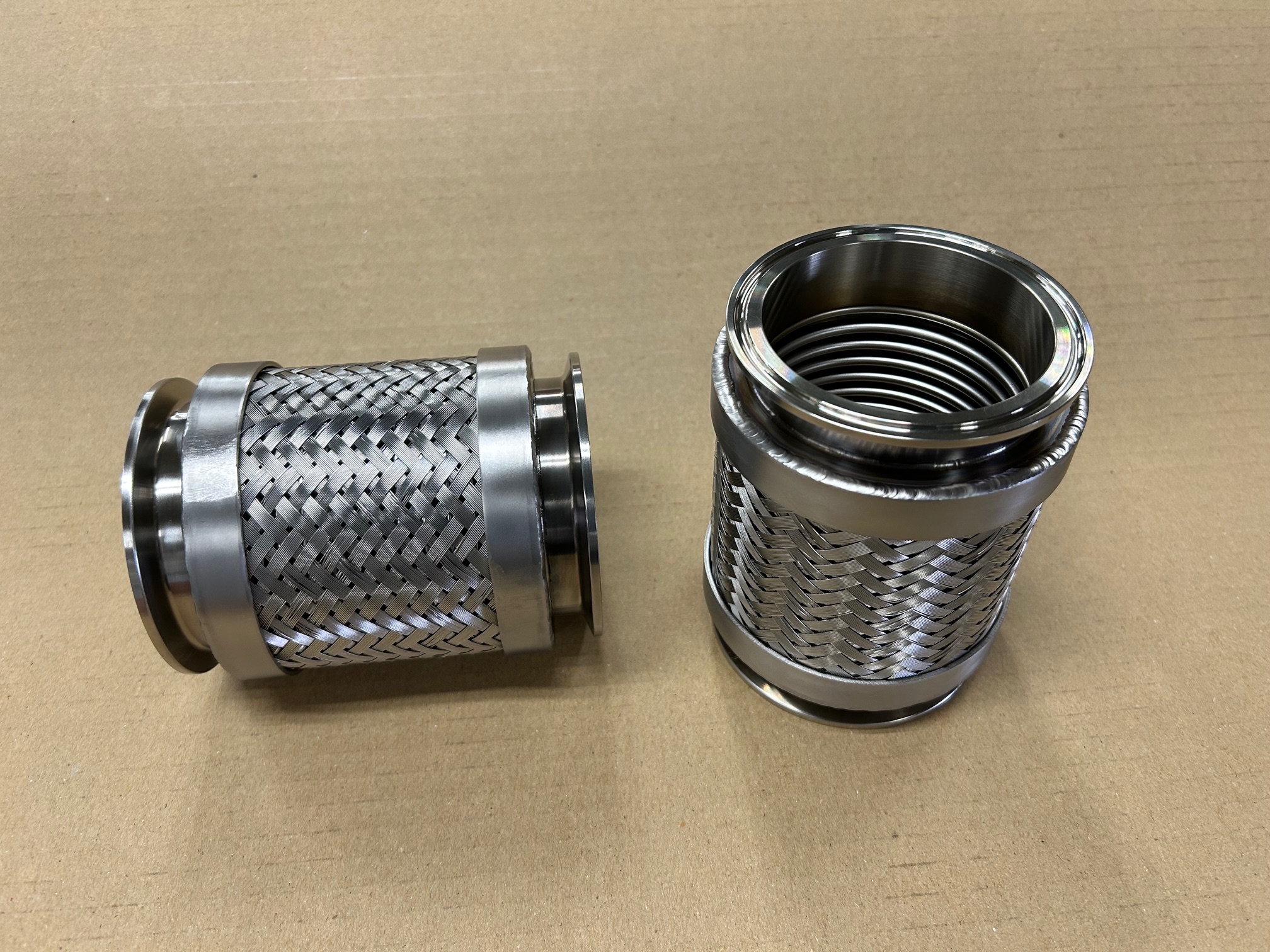

真空用のフェルール付きベローズ
バネ定数4．5N/mm ベローズ板厚0.17mm
軸方向伸縮量±１０ｍｍ 軸直角方向変位１mm
材質 ベローズ：SUS316L フェルール：SUS304
「難削材加工技術展」に出展中です。
工場視察受入特設サイトに登録しています。 ＞＞＞＞＞ https://shisaly-pavilion.com/
２５０ｍｍｘ２００L 両端SUS304パイプ
ベローズ板厚０．３ｍｍ バネ定数 ８１．３Ｎ/ｍｍ 軸方向伸縮量 ±５ｍｍ
設計圧力 ー６００Ｐａ 材質 ベローズ：ＳＵＳ３１６Ｌ パイプ：ＳＵＳ３０４
「難削材加工技術展」に出展中です。
工場視察受入特設サイトに登録しています。 ＞＞＞＞＞ https://shisaly-pavilion.com/
MOBIO常設展示場の企画展コーナーにおいて「特定の技術をテーマにした企画展」第１回目のテーマ「難削材加工技術展」が本日１２月３日～２０２５年１月３０日まで開催しています。

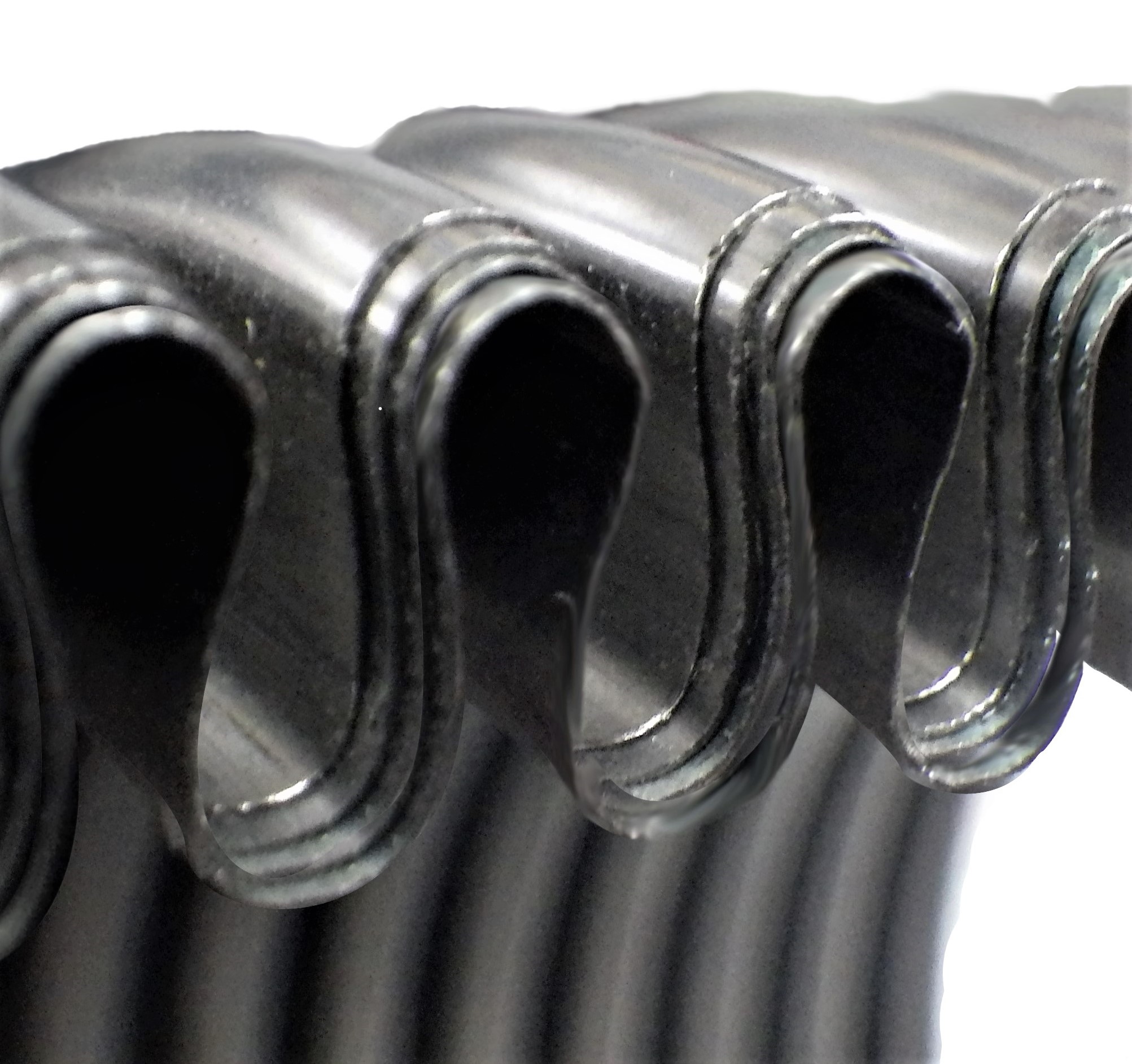

弊社ではインコネル６２５・ハステロイC-22・チタン・純ニッケル・モネル・SUS310Sの難削材の成形ベローズを出展しました。
また常設展示場の弊社展示ブースでも難削材のベローズを常時展示しておりますので是非一度、薄肉の深絞り成型ベローズを見に来てください。
社長の日記で紹介した、２００A ｘ ２００L 両端２００A（８．５ｓ）フェルール付きベローズ
使用圧力０．０３Mpa 軸方向伸縮量±１０ｍｍ 軸直角変位量 １ｍｍ
バネ定数 １６．５Ｎ/m ベローズ板厚０．２ｍｍ
材質 ベローズ：ＳＵＳ３１６Ｌ フェルール・内筒：ＳＵＳ３０４
大阪・関西万博を契機に増加する来阪者に大阪府内のものづくり中小企業の技術力や製品を知っていただこうと
工場見学受入特設サイト「大阪街中（まちじゅう）ものづくりパビリオン」をスタートしました。
三元ラセン管工業も登録させていただきました。
工場視察受入特設サイト ＞＞＞＞＞ https://shisaly-pavilion.com/
三元ラセン管工業のPR動画
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/

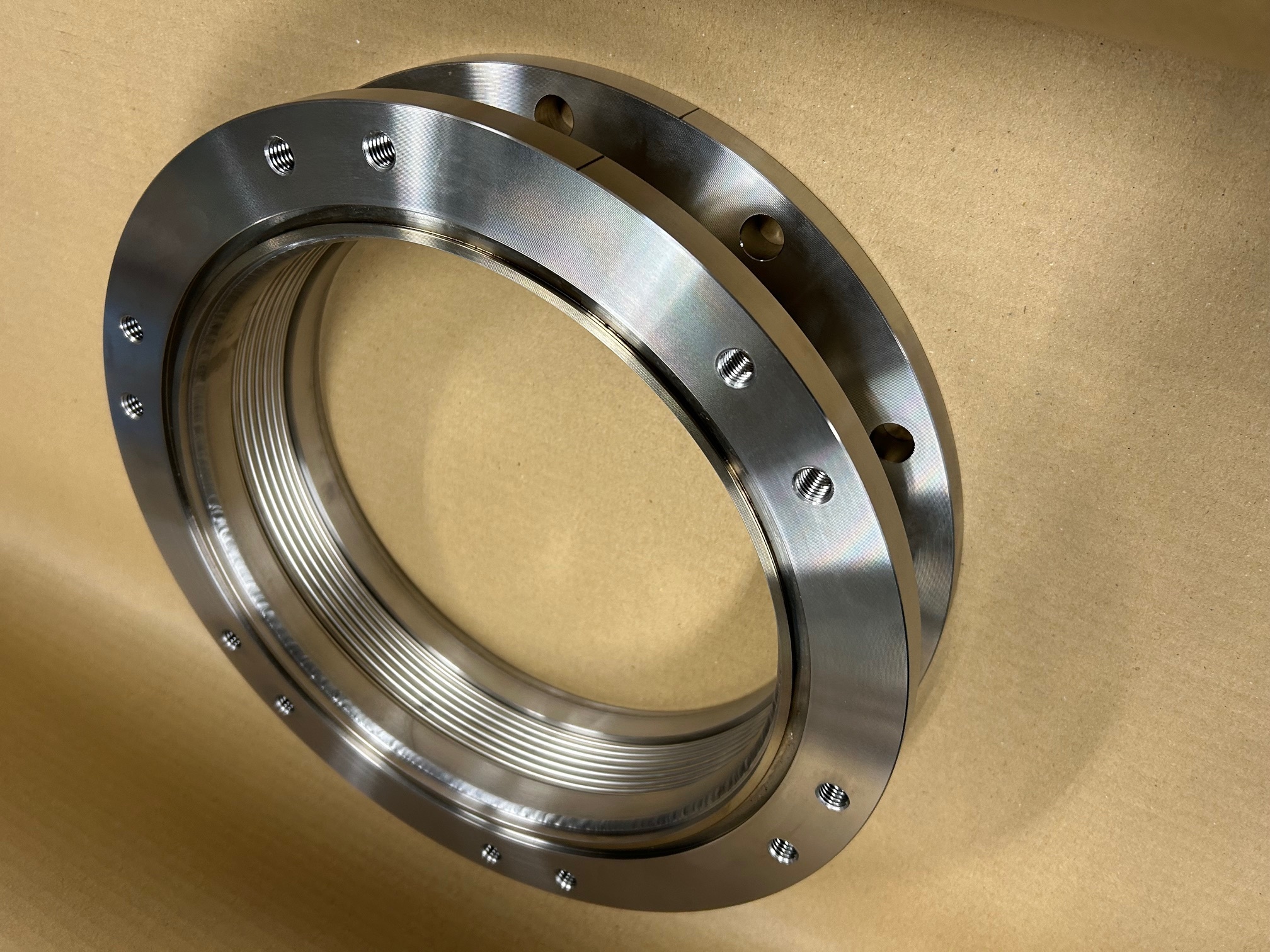

ベローズ内径１５０ｍｍ 面間１５０ｍｍ 片側ＪＩＳ１０Ｋ（１５０Ａ）溝付きフランジ、片側真空ＶＧ（１５０Ａ）フランジ付
材質 ベローズＳＵＳ３１６Ｌ フランジＳＵＳ３０４ ベローズ板厚０．２ｍｍ バネ定数１６．６Ｎ/ｍｍ
