 　世界中の国々では、共通の電圧のところもあれば、それぞれに異なった電圧を採用している国があります。

一つの国でも3種類ぐらい違う電圧を採用している国もある。
勿論、近隣諸国と連携して同じ電圧で電力融通している場合もある。

電力融通では、ドイツがフランスから電力供給を受けることで、原発受入の考え方の違いが明確になった。
一方、アラスカやグァム、ハワイおよびカナダとアメリカ本土でも電圧が異なる。
前者は208Vにたいして、アメリカ本土は２０８V、４６０V,４８０Vとなっている。

例えば、北米製の精密機械を日本に輸入した時には、変圧器で電圧を調整します。

北米製検査機器用電源トランス　


出力２０８V3相4線式変圧器


北米製機械装置を使うときに使う変圧器

製品仕様
事例番号837（File№01-1330）
三相複巻変圧器　屋内乾式自冷型　50/60Hz　9.1kVA　連続定格
一次デルタ・二次スターニュートラル付き結線
一次側入力　200V　26.3A
二次側出力　208V　25.3A
耐熱クラス（絶縁種別）Ｂ種
質量約95kg
一次鉄芯アース端子付き


出力3相4線式変圧器



様々な電圧に、任意で対応するのが変圧器です。
世界中から集めた優れた装置を最適に使えるようにするのが変圧器です。


お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17



　半導体や液晶を製造する設備は、ラインを組んで行われます。

複数の機械を連動（連携）して動かすために、製造ラインの長さは三十～五十メートルに及ぶことがあるという。
ちなみに鋼板製造ラインは数百メートルになるそうだ。
当然、設備投資金額も莫大なものになり、数千万円から数十億円になる。設備の償却という点においては、永く使う必要が出てくるのと同時に、永く使えることが求められます。
そんな背景から、ライン設備はメンテナンスを定期的に行い、消耗品の交換や修理をします。
償却の終わっていないものやまだ十分に使える設備は、中古市場に出回り、また新たなラインに組み込まれる。
中古品の需要は、それこそ世界中にあり、それぞれの使う国にあったラインに組み替えられます。

そんな時にも、変圧器がお役に立っています。

　
液晶製造ライン用電源トランス


1次側２００V入力Δ結線変圧器


2次側Ｙ結線変圧器　ブレーカー接続前の絵



屋内用ブレーカー付き変圧器　液晶製造装置用



液晶装置用電源変圧器

お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17



 　毎年開催されるロボコン（ロボットコンテスト）は今や世界中の学生が競う競技となっている。

70年代に放映されたがんばれ！ロボコン　ではない





当時から比べると、格段に科学と技術の進歩がうかがえるのが、このロボコン（競技の方）だ。

今や産業界にも、なくてはならない技術として広くロボットは使われています。
そのもっとも、大きな市場として使われているのが自動車業界だ。

自動車だけに限らず、電機やエンジニヤリング業界でも益々活用されています。
そんな、ロボットを動かすのも変圧器で電気エネルギーを供給して使われています。

お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17



 　世界の中でも、イタリアは優れたデザインの機械をつくりだすことで有名です。

例えば、工作機械の中でも、木工加工機械分野では、素晴らしい製品を送り出しています。
水平パネルソーやエッジ貼加工といった一連の加工を手掛けています。
切る貼るといった加工で使われているのは、レーザー照射式エッジバンダーと呼ばれる機械です。

勿論マシニングセンタと呼ばれるネスティング加工機やボーリングマシンも世界トップレベルの加工機をつくりだしています。

世界中から優れた、機械を取り寄せて、日本独自の感性でものづくりを支えているのが変圧器です。



電源供給用変圧器としてカスタマイズでお届けしました。



出力3相4線式４６０Ｖの変圧器



スター結線で中性点出力した変圧器



1次入力側デルタ結線　




製品仕様
事例番号834（File№07-1131）
三相複巻変圧器　屋内乾式自冷型　
60Hz　容量80kVA　連続定格
一次デルタ-二次スター結線　中性点付
一次側入力　R200-F190V　231A
二次側出力　460V　100A
耐熱クラス（絶縁種別）H種
質量約440kg
屋内ケースLB-B　
塗装色５Y７／１　


イタリア製機械用電源変圧器






お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17



 　　長くその仕事をしていると、同じ注文が月日を超えて再び入ることもある。

そんな事例もあるため、図面管理（文書管理）には規定を設けています。
ＩＳＯ９００１認証プロセスでも、文書管理が規定が必要とされています。
その効果は、過去の履歴を追うのに非常に役に立つ取り組みです。


モーター負荷を使うための電源です。




２００V側　デルタ結線側から見た中身







お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17



 　近年、日本企業は世界中に飛びだしていっている。BRICｓ（ブリックス）をはじめ
インドネシアでも資源開発分野から自動車産業まで広く進出しています。
世界規模のビジネスをする中で、中国は最もホットな国の一つとして世界中から企業進出しています。
日本からも、自社製品の製造を中国で行うための投資が活発に行われています。
日本の生産機械を中国で使うために、変圧器のご用命をいただきます。

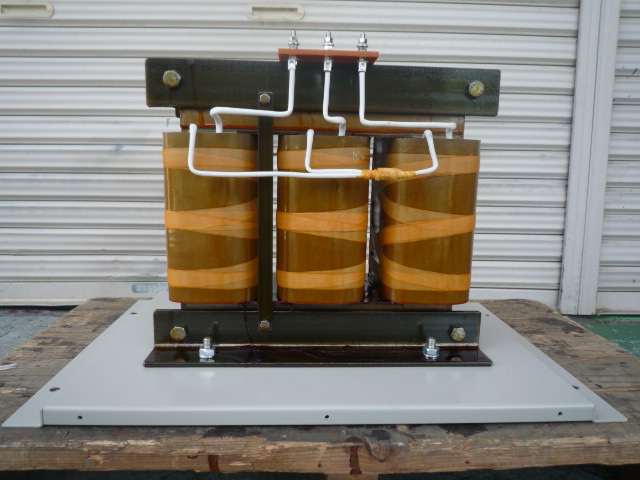

当初製作された中国向け変圧器

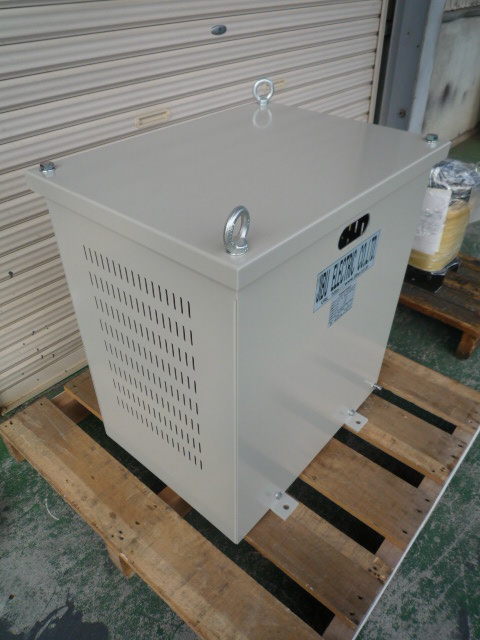

ケースのサイズ違いで中身は同じ変圧器

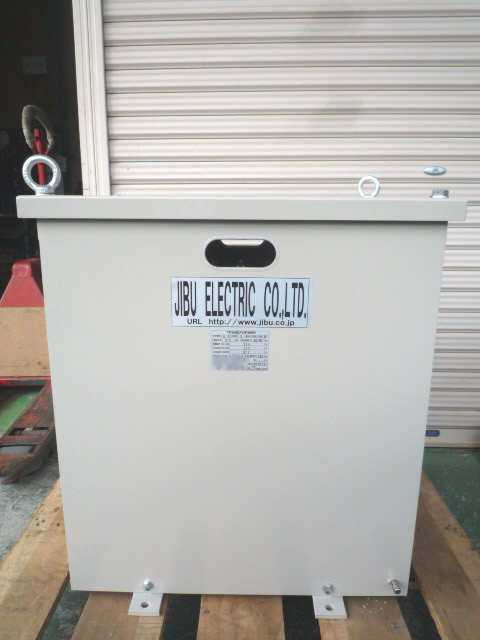

お客様との打合せにより変更するケースサイズ

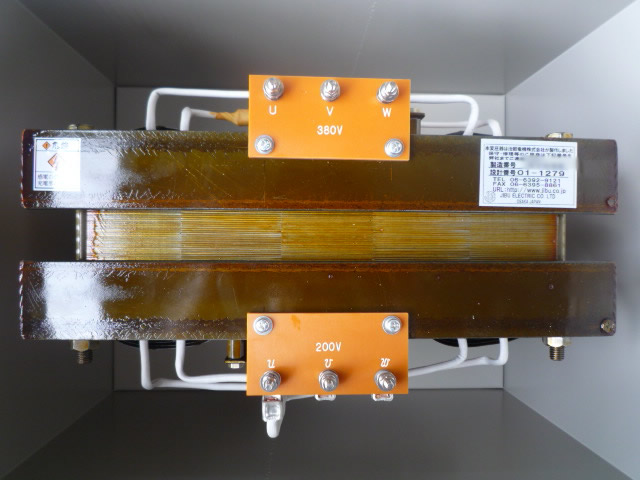

３８０Vスター結線　1次側





出力デルタ結線　２００V




380対200V　中国向け電源変圧器






製品仕様
事例番号817（File №01-1279）
三相複巻変圧器　屋内乾式自冷型　
50／60Hz　10kVA　連続定格　Y-Δ
一次側入力　　380V　15.2A
二次側出力　　200V　28.9A
耐熱クラス（絶縁種別）B種
質量約115kg　屋内ケース入り　
塗装色　５Ｙ７／１　熱帯処理仕様


中国で日本の設備機械を使う変圧器


お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17



 　サイリスタ(Thyristor）とは、3端子からなる半導体素子で、SCR（Silicon Controlled Rectifier: シリコン制御整流子）とも呼ばれる。

このサイリスタと変圧器を用いてよく使われれのが電気炉である。ヒーターが負荷側で構成されている回路で電気制御をサイリスタで行うことで、温度調整が可能となる。通電時間を調整することで温度を任意の制御状態にすることができる。

このとき、サイリスタと変圧器の組み合わせで注意が必要なのは、サイリスタによる偏磁の影響を受けるために変圧器の鉄心磁束を抑制することが求められる。


サイリスタ制御対応変圧器
外装充電部に保護カバー付き

お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　

http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17




今の時代、買うより借りる方が圧倒的に需要があると思っていました。

モノを買うということ自体が少なくなっているかと思いましたが、実は明らかに違うということがわかりました。
必要なものや良いものは所有する。つまり買うということです。

例えば、借りて一時使うだけのものと、買って自分のものにすることの違いは総合的なコスト的に見ても整合性が取れると判断できそうです。

変圧器の場合も、買う方がお得になると判断されるケースがあります。




電気の理論を実際に用いることで、様々なことができるようになります。

普段何気なく使えることが便利さや快適さにつながるんでしょうね

快適な暮らしのためには、理論をとことん突き詰めて使えるようにするのがプロフェッショナルの一つの役割です。

電気や電波および音には、位相というのがあります。
位相を整合させるためにも、変圧器は使われています。







電気には直流と交流があります！
変圧器は、交流電圧を可変するために使われます。交流電源から直流電源を使いたい時にも、変圧器は使われます。AC-DC変換とも呼ばれています。

整流器を用いて直流に変換します。

変圧器は、様々なところでお役に立っています。
