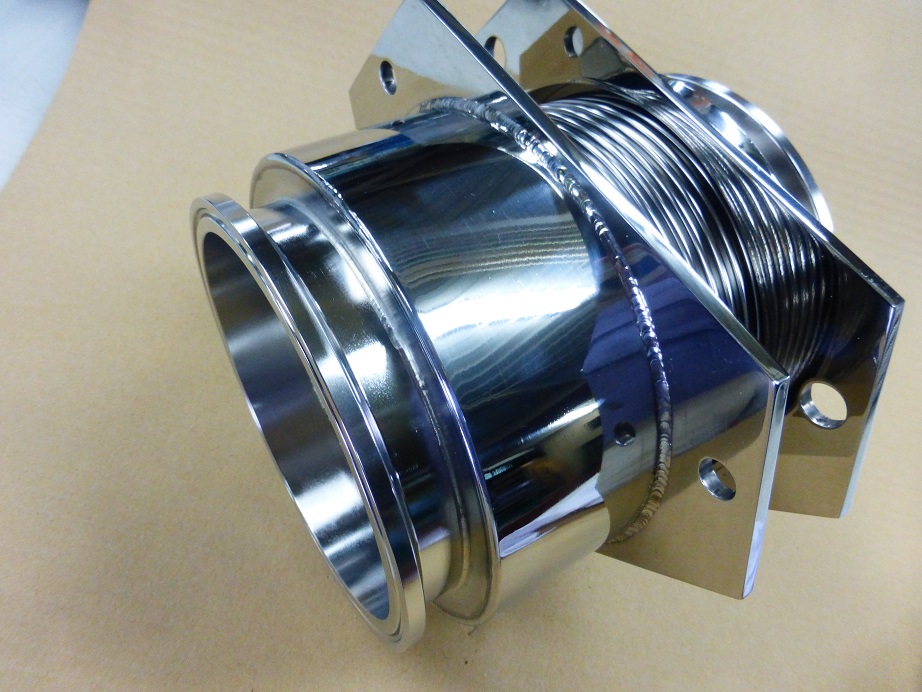

ベローズ内径１３４ｍｍｘ１８０Ｌ ５．５Ｓフェルール付 研磨加工を施したベローズ
ベローズ板厚０．１７ｍｍ バネ定数１０．７Ｎ/ｍｍ 使用圧力０．２Ｍｐａ
流体 紛体・スチーム・水
材質 ベローズ・フェルールＳＵＳ３１６Ｌ 金具・セットボルト・ナットＳＵＳ３０４
軸方向伸縮量±５ｍｍ 軸直角方向変位量３ｍｍ
ベローズも金具も全て研磨加工が施されています。
この画像にはセットボルトが取り付けてありませんが最終検査時に取り付けて出荷します。
ベローズ内径３５ｍｍから８５０ｍｍまで１ｍｍ単位で成型 … ＞＞＞＞＞＞ http://bellowslabo.blogspot.jp/2016/06/blog-post_27.html
２９日から名古屋でベローズを出展します。
詳細は ＞＞＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/blog_detail/blog_id=6&id=1901
内管も外管も２層ベローズのジャケット管をアップしました ＞＞＞＞＞＞ http://www.mitsumoto-bellows.co.jp/case/cat48/001093.html
従業員の奮闘日記は ＞＞＞＞＞＞＞
三元ラセン管工業のメディア情報 ＞＞＞＞＞＞＞
Facebookページ ベローズ
(左） ＶＧ・ＲＦ溝付き （レイズド フェイスRaised Face） 平面座
(右） ＶＦ・ＲＦ （レイズド フェイスRaised Face） 平面座
マイドームビジネスフェスタ２０１５
期 日 ： １１月２５日・２６日
会 場 ： マイドームおおさか １階展示ホール
主 催 ： 大阪産業振興機構
三元ラセン管工業のPR動画
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/

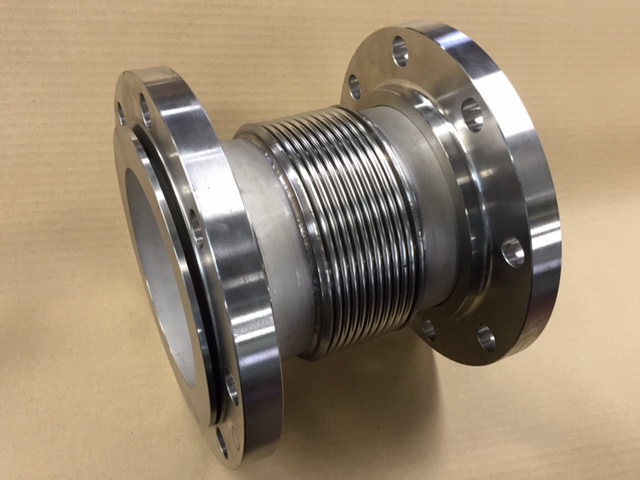

ベローズ内径１５０ｍｍ 面間１５０ｍｍ 片側ＪＩＳ１０Ｋ（１５０Ａ）溝付きフランジ、片側真空ＶＧ（１５０Ａ）フランジ付
材質 ベローズＳＵＳ３１６Ｌ フランジＳＵＳ３０４ ベローズ板厚０．２ｍｍ バネ定数１６．６Ｎ/ｍｍ
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
会長のむかしばなし大放談
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/

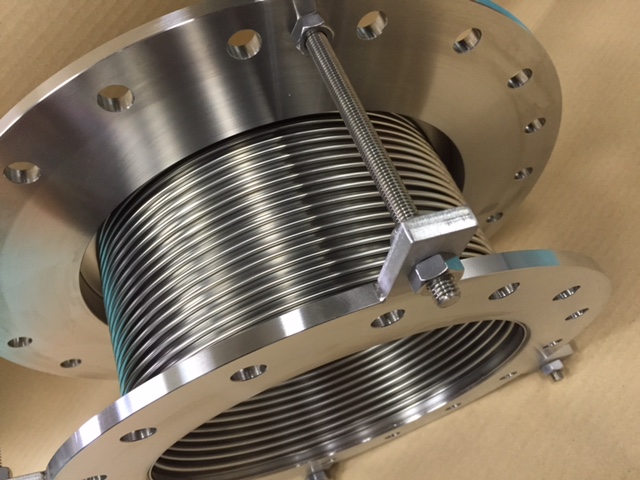

ベローズ内径４４５ｍｍ 面間１２５ｍｍ 両端特殊フランジ
ベローズ板厚０．２５ｍｍ 軸方向伸縮量が面間１２５ｍｍで±１０ｍｍ 設計圧力０．１Ｍｐａ
バネ定数９９．８Ｎ/ｍｍ
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/

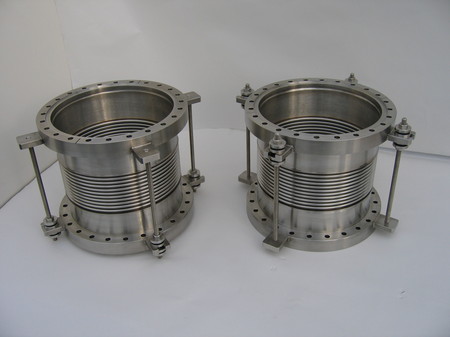

セットボルト・内筒付きの多層ベローズ伸縮管
１００Ａｘ１７０Ｌ ＪＩＳ１０Ｋフランジ
ベローズ板厚０．３ｍｍｘ３層 バネ定数１１６．６Ｎ/ｍｍ
８０Ａｘ１７０Ｌ ＪＩＳ１０Ｋフランジ
ベローズ板厚0.3ｍｍｘ2層 バネ定数９０．６Ｎ/ｍｍ
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
９８℃の温水配管の伸縮を吸収するバネ定数の低いベローズ
ベローズ内径７４ｍｍ 面間１０５ｍｍ（ベローズ長さ４５ｍｍ） ベローズの板厚０．３ｍｍ バネ定数９３Ｎ/ｍｍ
使用圧力０．１Ｍｐａ
伸縮量も僅かで繰り返しの回数も少ない場合にはベローズ伸縮管でなくフレキシブルチューブを使った伸縮管で製作依頼がきたりします。
しかし配管ラインや設備機器の事を考えると、なるべく薄肉ベローズ伸縮管を使うのをお勧めします。
これは２００Ａのフレキシブルチューブを使用して製作した伸縮管なので山高が低く
２００Ａｘ裸ｘ１９０Ｌ（１１山） 両端ＶＧ２００ＲＦ 材質フレキシブルチューブＳＵＳ３１６Ｌ フランジＳＳ４００ 板厚０．５ｍｍ
ベローズ内径３６０ｍｍ 面間９５ｍｍ 両端違径の特殊フランジ付
ベローズ板厚０．３ｍｍ バネ定数２６６Ｎ/ｍｍ 設計圧力-０．００１Ｍｐａ 材質ベローズＳＵＳ３１６Ｌ 金具・フランジＳＵＳ３０４
