LAYER VASE

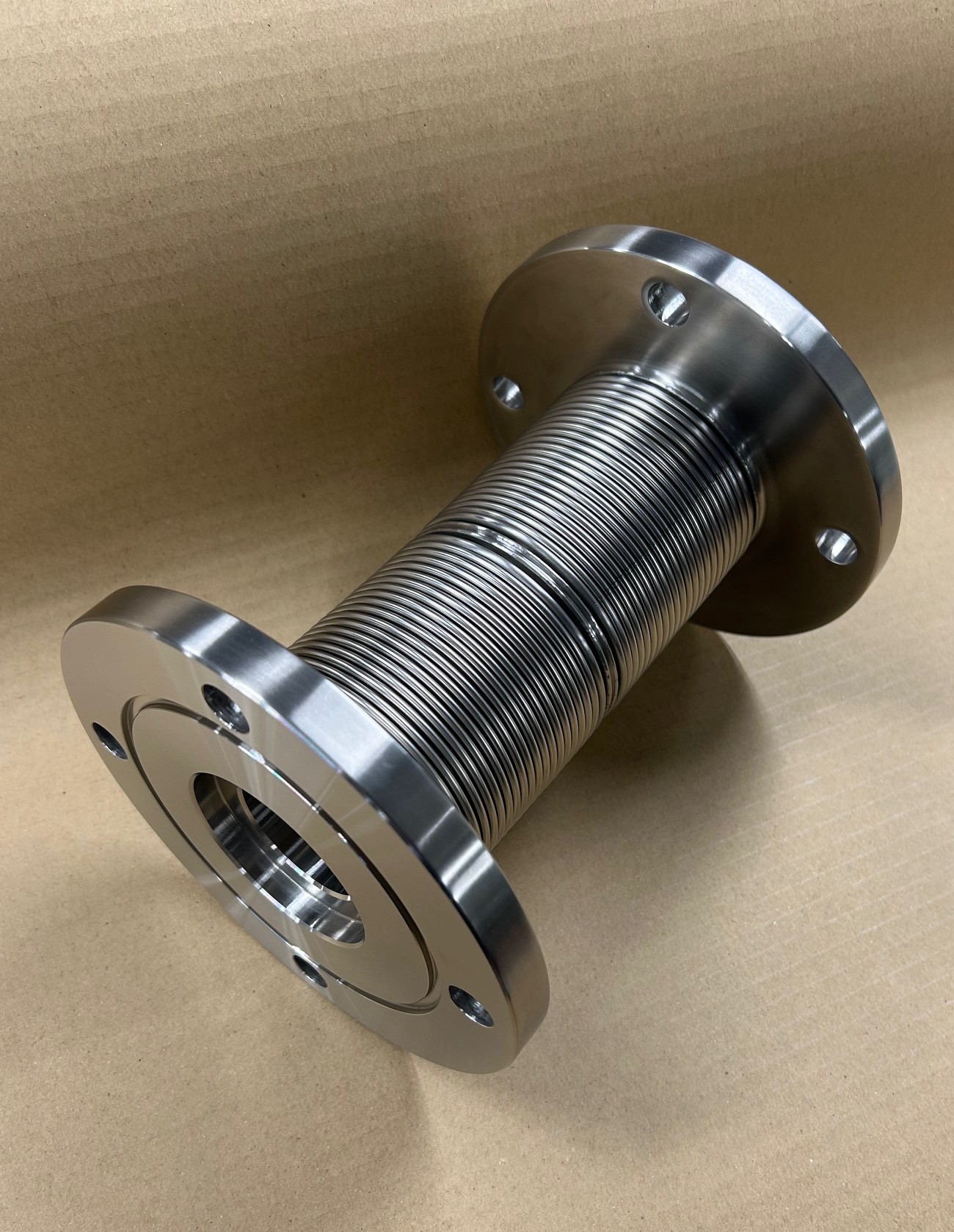

５２ｍｍｘ２０L
ベローズ板厚０．１７ｍｍ 材質 ベローズＳＵＳ３１６Ｌ 金具 ＳＵＳ３０４
粉体配管で使われる4Sフェルールが付いたバネ定数の低いベローズ
両端フェルール（４S） 面間３００ｍｍのベローズ
ベローズ板厚０．２５ｍｍ ベローズ材質ＳＵＳ３１６Ｌ フエルールＳＵＳ３０４
軸方向伸縮量 ±３ｍｍ 軸直角方向変位量 ３ｍｍ バネ定数７．９Ｎ/ｍｍ
３００Ax200L 両端特殊フランジ、セット・ボルト 内筒付き
圧力：１７１Kpa, 流体：圧縮空気 軸方向伸縮量：±５ｍｍ バネ定数：１０３，２ｍｍ
材質 ベローズＳＵＳ３１６Ｌ フランジ・セットボルト・内筒：ＳＵＳ３０４
ベローズ内径１０５ｍｍ 面間１８５ｍｍ 片側ＪＩＳ１０Ｋ（１００Ａ）、片側特殊フランジ
ベローズ板厚０．２５ｍｍ 設計圧力５ＫＰａ 流体650℃のスチーム
軸方向伸縮量±１０ｍｍ 軸直角変位量１３ｍｍ バネ定数１３．６Ｎ/ｍｍ
材質 ベローズ：SUS316L フランジ：SUS304
１５０ｘ１７５L JIS10K(150A)ルーズフランジ
材質 内筒：SUS304 ガスケット：PTFE ラップジョイント：SUS304 フランジ：SS400
ベローズ：SUS316L ベローズ板厚０．１７ｍｍ 設計圧力：０．０５Ｍｐａ
軸方向伸縮量：-６ｍｍ バネ定数８．０Ｎ/ｍｍ
ベローズ内径 １１０ｍｍ 面間２３０Ｌ 両端ＪＰＩ１５０Ｌｂ フランジ付
ベローズ板厚０．２５ｍｍｘ２層
材質ベローズＳＵＳ３１６Ｌ ラップジョイント・フランジＳＵＳ３０４
バネ定数５８Ｎ/ｍｍ 温度－１９６℃～＋４０℃
JPIとは
JIS規格と違い、日本石油学会の規格で石油関連装置などに使われることが多い。
２００Ax150L 両端フェルールが付いたベローズ
設計圧力 ０．０３Ｍｐａ ベローズ板厚０．２ｍｍ バネ定数２１．４Ｎ/ｍｍ
材質 ベローズＳＵＳ３１６Ｌ フェルール ＳＵＳ３０４
三元ラセン管工業のPR動画
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ内径１５０ｍｍ 面間１５０ｍｍ 片側ＪＩＳ１０Ｋ（１５０Ａ）溝付きフランジ、片側真空ＶＧ（１５０Ａ）フランジ付
材質 ベローズＳＵＳ３１６Ｌ フランジＳＵＳ３０４ ベローズ板厚０．２ｍｍ バネ定数１６．６Ｎ/ｍｍ
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
会長のむかしばなし大放談
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
ベローズ内径４４５ｍｍ 面間１２５ｍｍ 両端特殊フランジ
ベローズ板厚０．２５ｍｍ 軸方向伸縮量が面間１２５ｍｍで±１０ｍｍ 設計圧力０．１Ｍｐａ
バネ定数９９．８Ｎ/ｍｍ
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
セットボルト・内筒付きの多層ベローズ伸縮管
１００Ａｘ１７０Ｌ ＪＩＳ１０Ｋフランジ
ベローズ板厚０．３ｍｍｘ３層 バネ定数１１６．６Ｎ/ｍｍ
８０Ａｘ１７０Ｌ ＪＩＳ１０Ｋフランジ
ベローズ板厚0.3ｍｍｘ2層 バネ定数９０．６Ｎ/ｍｍ
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
９８℃の温水配管の伸縮を吸収するバネ定数の低いベローズ
ベローズ内径７４ｍｍ 面間１０５ｍｍ（ベローズ長さ４５ｍｍ） ベローズの板厚０．３ｍｍ バネ定数９３Ｎ/ｍｍ
使用圧力０．１Ｍｐａ
伸縮量も僅かで繰り返しの回数も少ない場合にはベローズ伸縮管でなくフレキシブルチューブを使った伸縮管で製作依頼がきたりします。
しかし配管ラインや設備機器の事を考えると、なるべく薄肉ベローズ伸縮管を使うのをお勧めします。
これは２００Ａのフレキシブルチューブを使用して製作した伸縮管なので山高が低く
２００Ａｘ裸ｘ１９０Ｌ（１１山） 両端ＶＧ２００ＲＦ 材質フレキシブルチューブＳＵＳ３１６Ｌ フランジＳＳ４００ 板厚０．５ｍｍ
ベローズ内径３６０ｍｍ 面間９５ｍｍ 両端違径の特殊フランジ付
ベローズ板厚０．３ｍｍ バネ定数２６６Ｎ/ｍｍ 設計圧力-０．００１Ｍｐａ 材質ベローズＳＵＳ３１６Ｌ 金具・フランジＳＵＳ３０４
