 　非常時に電気を確保することは大変重要です。

人命保護に最低限必要な電気を確保することは設備を担っている業者の使命であります。

例えば、ビルなどの施設を考えてみよう。
電気で避難経路を誘導したり、エレベーターは最寄り階での非常停止など、只事ではない動作が求められます。
エレベーターは安全に人を降ろすことが最低限必要なことです。挟まれたり、落下することはあってはならない。
他では、情報セキュリティーを担っているサーバーの電源確保も重要だ。こちらは、ＵＰＳ（無停電電源装置）を組み入れることで安全を確保している。（データの紛失などを防いでいる。）

電気設備の一つとして、重要な役割を果たしている一つの部品が変圧器だ。



ビルや工場などの機械装置や施設の基幹設備として、私たちの製品が選ばれています。

相変換変圧器

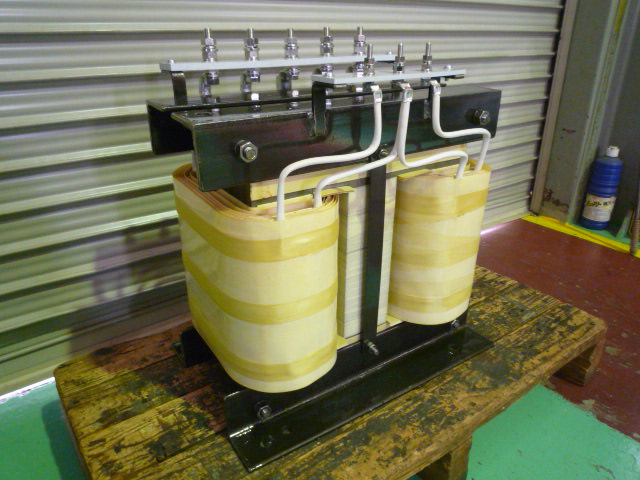

変圧器の中味本体　
相変換変圧器とは、電力の種類である三相動力を単相電灯回路に変換する変圧器の総称だ。
Ｖ／逆Ｖ結線変圧器やスコット結線変圧器が代表的だ。
この他にも、応用例として、灯動変圧器をはじめとした動力と電灯を1台で2種類の電力出力を実現した変圧器がある。
それを細分化したものが、灯動分離共用変圧器及びハーゲン変圧器などであり、使い方に合せて最適な変圧器を選ぶことが出来る。

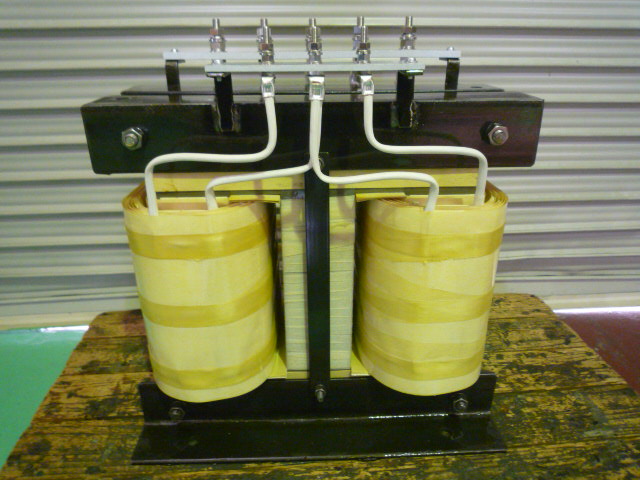

三相４４０Ｖ入力側から見た変圧器

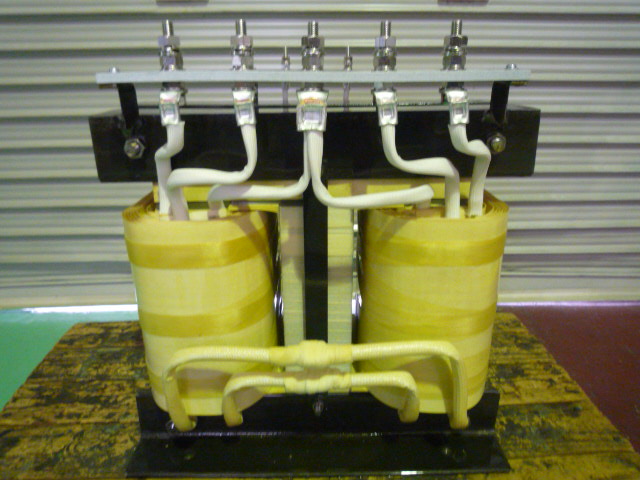

単相三線式のことを単三（タンサン）と呼ぶ変圧器

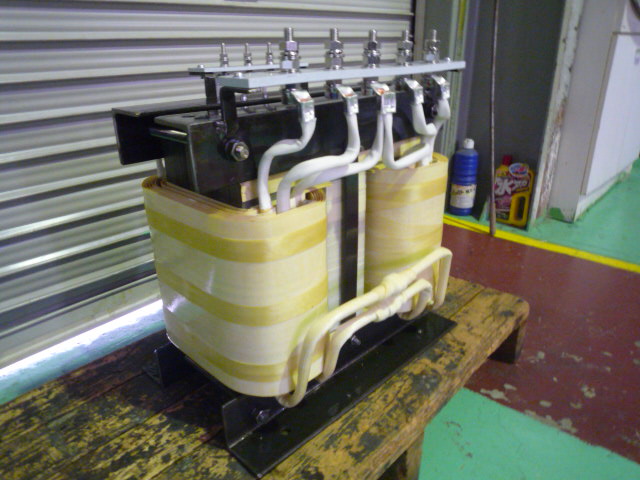

入力側三相三線を出力側で単相三線式に変換している変圧器。


単三出力変圧器　端子出力が単相三線式で真ん中の端子を中心として、任意の電圧を選択して使い分けることが出来る。
具体的には、両端間で最大電圧が選択でき、真ん中の端子間では、その半分の電位を得られるのである。

　

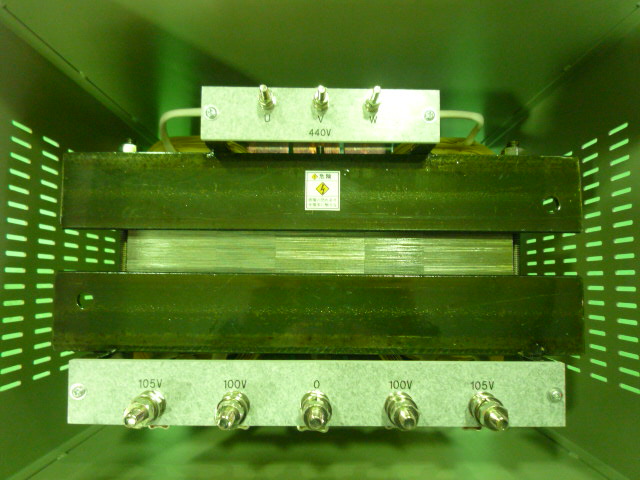

相変換変圧器の端子接続部
上部　入力側三相三線
手前　出力側単相三線式　１００－１００Ｖ（２００Ｖ）　１１０－１１０Ｖ（２２０Ｖ）を選択でき尚且つ、０－１００，１１０Ｖを任意で選べて使うことが出来る。

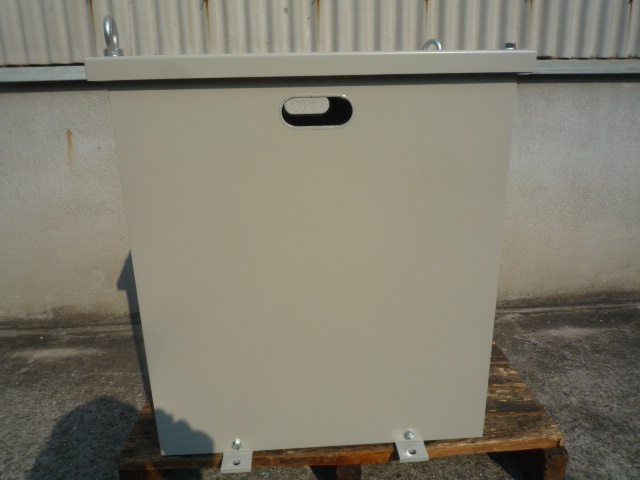

相変換変圧器の屋内設置タイプ（屋内用ケースはオプション）


変圧器外観　中味の充電部分には触れることは無い。



このタイプで、超高効率変圧器もお届け可能！
ご相談ください。


製品仕様

事例番号1090  （File№06-414)　　

Ｖ／逆Ｖ結線変圧器　相変換トランス　　　　　

　２０ｋＶＡ　　

６０Ｈｚ

　１次電圧：三相三線４４０Ｖ　

　　　　　　　２６．２Ａ　端子サイズ　Ｍ６

　２次電圧：単相三線　Ｒ１０５、Ｆ１００，０，Ｆ１００，Ｒ１０５Ｖ　

　　　　　　　９５．２Ａ　端子サイズ　Ｍ10　

定格時間：連続

屋内乾式ケース付き　

ＪＥＣ－２２００-1995

耐熱クラス（絶縁種別）Ｈ種　

質量約２００ｋｇ
