 　交流電力には、三相動力と単相電灯という異なる相数が存在する。

主に三相で送配電され、動力と呼ばれる機械装置用の電力として直接使う電力と三相から単相として
コンセント用や電灯などに使われる単相電力と使い分けが行われている。

配送電で三相電力が供給されているが、単相に変換する必要がある。
事業所などにより電力供給の方法が異なるのが、ここでも変圧器が活躍している。

Ｖ結線を用いて三相回路から単相回路に変換しているものもあれば、スコット変圧器を採用して三相から単相２回路に分岐して並行運転を行い効果的な相間バランスを保つ方法もある。
また、Ｖ／逆Ｖ結線変圧器を用いて三相から単相に相変換することもある。
お使いになる電力需給によりそれぞれの方法が選択される。


今回は、駅ビルの商業ビルで使われるＶ／逆Ｖ結線変圧器をご用命頂いた。
サーバーで用いるＵＰＳや非常用電源としてお使いになる回路を増設するための相変換変圧器です。

ビル内の電気室に設置された相変換変圧器
三相動力から単相電灯回路に用いられる。

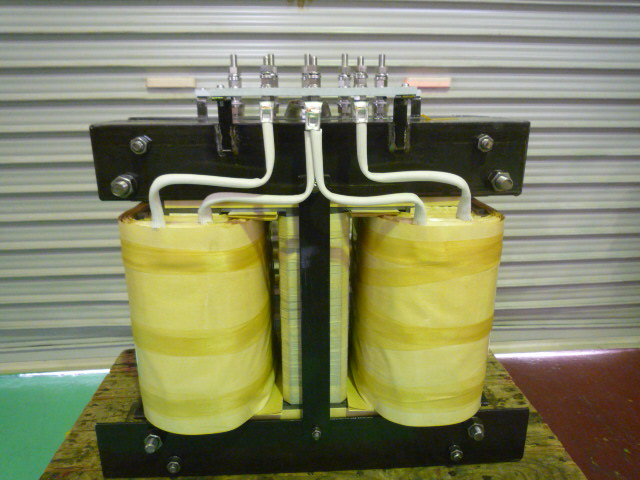

中味の変圧器　三相入力側440V


H種絶縁　乾式自冷式　Ｖ逆Ｖ結線変圧器

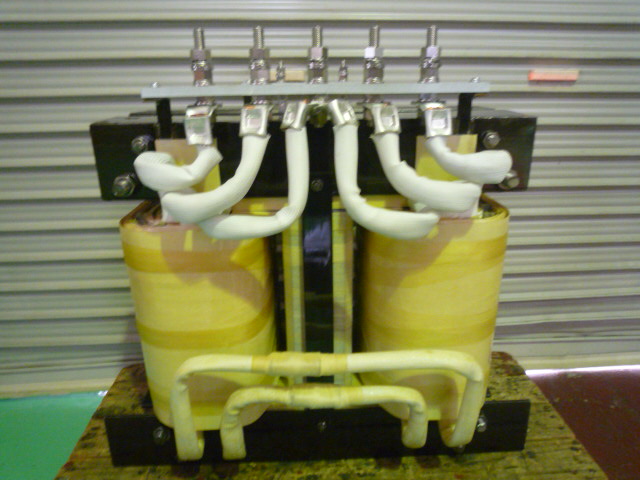

相変換変圧器の出力側　単相線線式　タップ付き

　
単相単線は5本並んでいるスタッド端子の真ん中０（境）として両側の電圧も取れる回路をいう。
即ち、１００－０－１００Ｖ　は　２００Ｖとしても使える。
本機は、１０５－０－１０５Ｖの２１０Ｖも使える。
端子の並びは１０５－１００－０－１００－１０５Ｖ

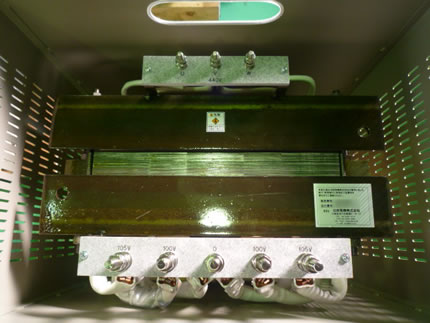

上部　入力三相４４０Ｖ
手前　出力単相単三　１０５－１００－０－１００－１０５Ｖ

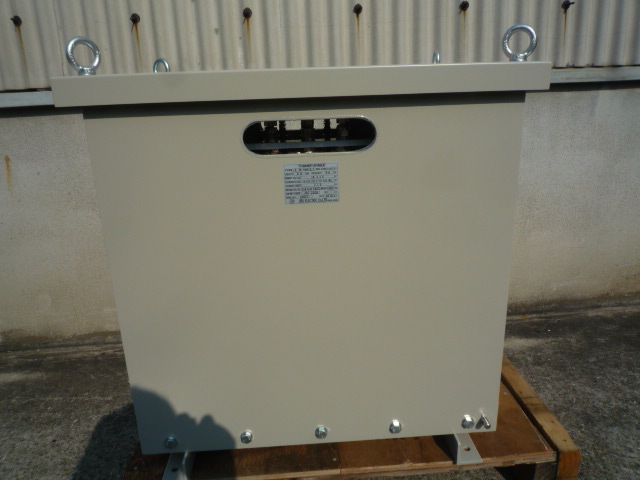

正面から見た外観

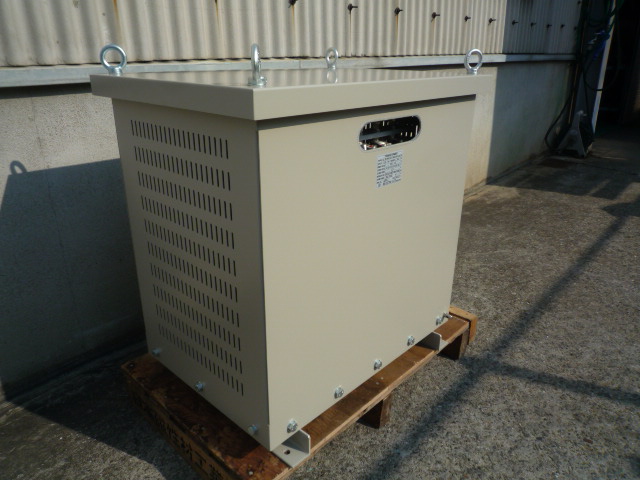

相変換変圧器　屋内ケース付き　外観

ビルの安心と安全を守るために電気がお役に立っています。


製品仕様

事例番号1089  （File№06-413)　　

Ｖ／逆Ｖ結線変圧器　相変換トランス　　　　　

　５０ｋＶＡ　６０Ｈｚ

　１次電圧：三相三線　４４０Ｖ　　　　　　　　　　　　　　　　　　

　　　　　　　６５．５Ａ　端子サイズ　Ｍ８

　２次電圧：単相三線　Ｒ１０５，Ｆ１００，０，Ｆ１００，Ｒ１０５Ｖ　

　　　　　　　　２３８Ａ　端子サイズＭ１２　

定格時間：連続

屋内乾式ケース付

ＪＥＣ－２２００-1995

耐熱クラス（絶縁種別）Ｈ種　

質量約３８０ｋｇ
