 　公共の工事案件でも変圧器が使われています。

年度末に向けて、大詰めになるころには急ぎの案件がチラホラ出てきます。
地域特性もあるでしょう、勿論お使いになる設置環境もいろいろな条件が出てくるので諸条件に合せてご提案していきます。

例えば、雪深い環境(積雪１m)なので結露対策に油入出お願いしたい。県工事です。稟議中で大至急です。
ということからはじまりました。

打合せをしていく中で、キャビネットに収納してお使いになることが最も効果的であることが判明しました。
コストも納期も兼ね備えて工事が実現出来ることが最も重要なのです。勿論、品質も当然です。


今回ご要望頂いたのは、三相三線２１０Ｖから三相四線４００Ｖ－３８０Ｖの電源トランスでした。
電源から離れた場所で用いる機械装置までの電圧降下を見越してタップを付けられました。


電源トランス　昇圧トランス２１０Ｖから３８０，４００Ｖに昇圧する変圧器


三相アップトランス　デルタ結線一次側２１０Ｖ


出力側三相四線４００，３８０Ｖスター結線トランス

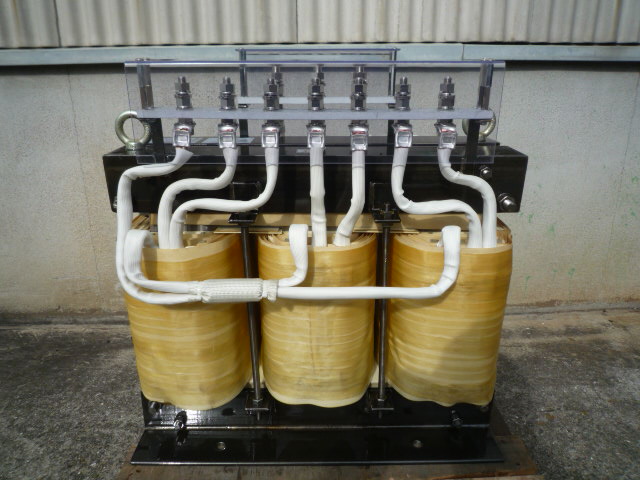

三相スター結線中性点付き　４００，３８０Ｖタップ付きアップトランス

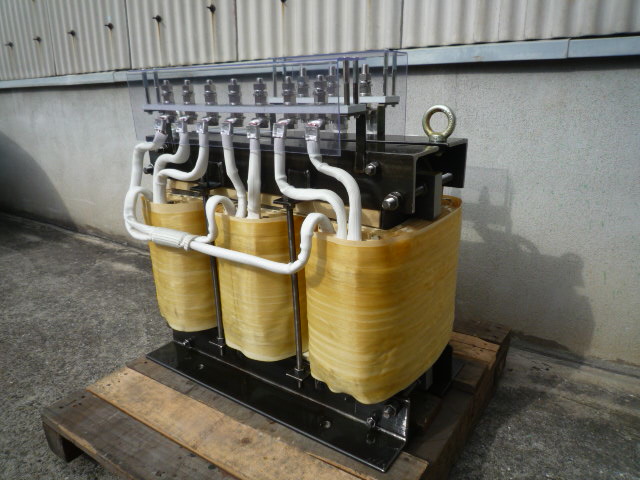

上部出力側三相4線式　３８０，４００Ｖ三線と中性点（右端端子）
手前入力側三相三線２１０Ｖ
それぞれに端子保護カバー付き　充電部の保護を目的として透明Ｌ型カバーを付けている。

滋賀県の山中に向けて出荷しました。
もうすぐ師走　そして年度末に向けてご要望を明確にして各種変圧器をお届けします。


製品仕様

事例番号1088  （File№07-1188)　　

三相変圧器　アップトランス　　　　　

三相　１２５ｋＶＡ　　

６０Ｈｚ

　１次電圧：三相三線２１０Ｖ　　　　　　　３４４Ａ　端子サイズ　Ｍ１６

　２次電圧：三相四線Ｆ４００，Ｒ３８０Ｖ　１９０Ａ　端子サイズ　Ｍ１２　

定格時間：連続

端子カバー付き　

ＪＥＣ－２２００-1995

耐熱クラス（絶縁種別）Ｈ種　

質量約５００ｋｇ
