 　自動車産業でも優れた製品を常に探しておられます。

よいモノづくりは、よい素材とよい人財が生み出しています。
そして、よいモノづくりに欠かせないのが製造装置です。
タイヤに含まれるカーボンブラックを製造する機械装置にも私たちの変圧器が使われています。

電気炉で素材を加熱処理する装置の電源制御部分です。
電気炉の操作回路も電気で制御するための変圧器が選ばれています。

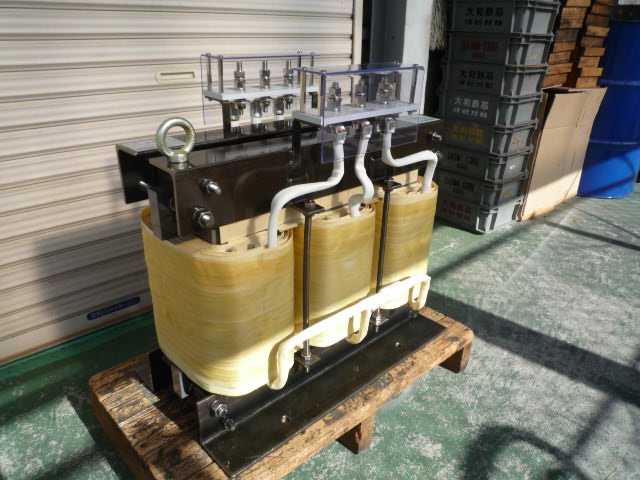

電源変圧器　三相４００Ｖから２００Ｖにする変圧器

>

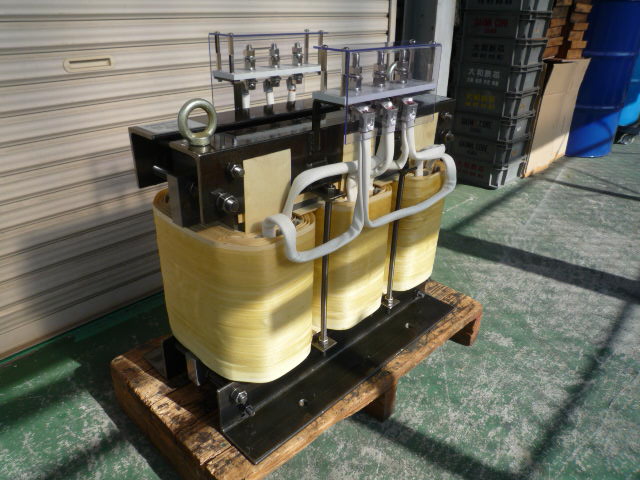

三相三線４００Ｖ側　スター結線　

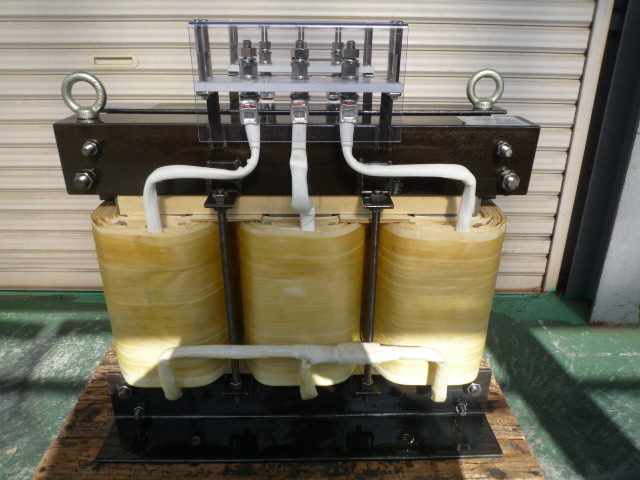

出力側　三相２００V　デルタ結線トランス


端子サイズＭ１２　デルタ結線変圧器

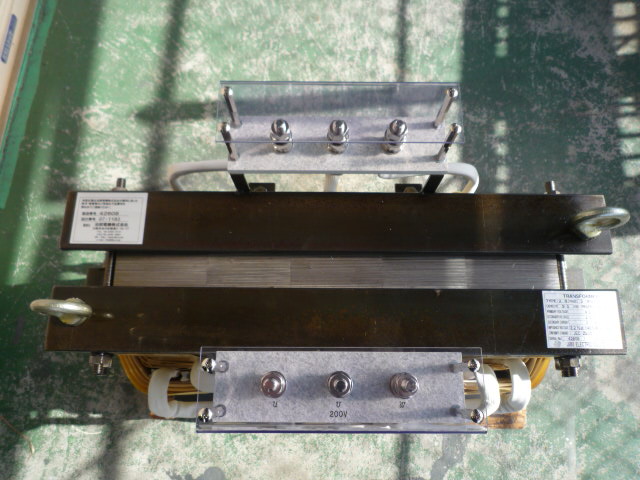

電源変圧器の端子接続部　上部入力三相三線４００Ｖ　手前出力三相２００Ｖ
透明端子カバー付き


製品仕様

事例番号1072  （File№07-1183)　　

三相電源変圧器　ダウントランス　　　　　

三相　９５ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：三相三線　４００Ｖ　１３７Ａ　　Ｍ１２　

　２次電圧：三相三線　２００Ｖ　２７４Ａ　　Ｍ１２　　

定格時間：連続

端子カバー付き

耐熱クラス（絶縁種別）Ｈ種　

質量約４２０ｋｇ

このタイプで、超高効率変圧器の製作出来ます！
アモルファス変圧器で省エネを電源から支えます！
