 電気機器には、高電圧の電気でも、短絡して通さない絶縁構成が必要なものもあります。

絶縁の強さを示す方法はいくつかあります。
その一つに、絶縁耐力があります。

例えば、絶縁耐力が、交流（AC)10kV／1分とは、対地間や1次－2次間などの任意の電気回路間で、AC10000Vを1分間かけても、耐える絶縁構成を有するというものです。

治部電機では、交流は勿論、直流（DC)の高絶縁トランスを製作してお届けする技術もあります。
例えば、AC１００ｋV　DC３００ｋVなど、幅広く対応しています。
半導体製造プロセスや、物性物理研究の分野など幅広い市場で選ばれています。



高耐圧絶縁変圧器
二次－各間AC10ｋV／1分間


1次側の絶縁耐力1次－アース間　AC２ｋV／1分間

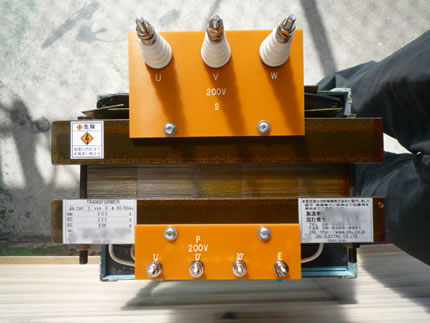

高絶縁変圧器　二次－各間AC１０ｋV耐圧

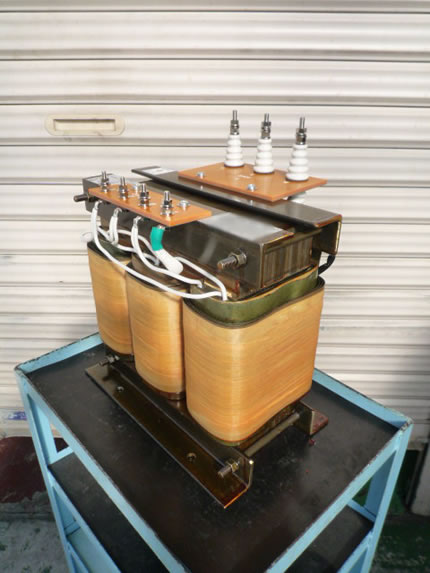

高耐圧絶縁変圧器　二次－各間AC10ｋV／1分間

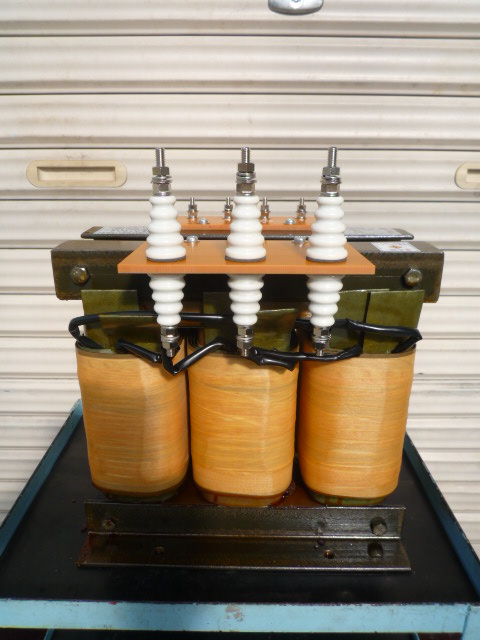

上部端子2次側高耐圧絶縁碍子出し
１０ｋV耐圧　三相三線

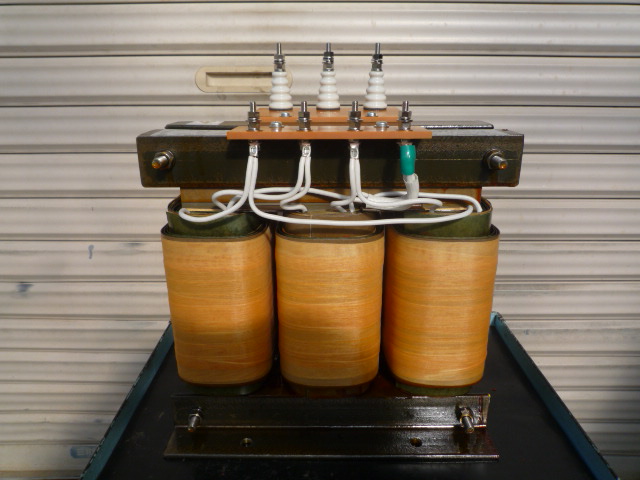

手前三相三線＋混触防止板（シールド付き）


製品仕様

事例番号1023  （File№01-1315)　　

三相高耐圧絶縁変圧器　　

容量３ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：２００Ｖ　　８．６６Ａ　　

　２次電圧：２００Ｖ　　８．６６Ａ　

デルタ／デルタ結線　裸状

耐熱クラス（絶縁種別）Ｂ種　

交流耐圧　一次－アース間　２ｋＶ／１分間　・二次－各間　１０ｋＶ／１分間

Ｐ－Ｓ間混触防止板付き

質量約４８ｋｇ
