 　電源を確保するという意味では、単相三線式を単相二線式にすることも大切なことです。

単相三線式１００－０－１００Vを、単相二線式２００Vにしたいというご要望があります。
また、混触防止板を付けて、磁気ノイズを遮蔽したいというリクエストにお答えして1次-2次コイル間にシールドを付けました。

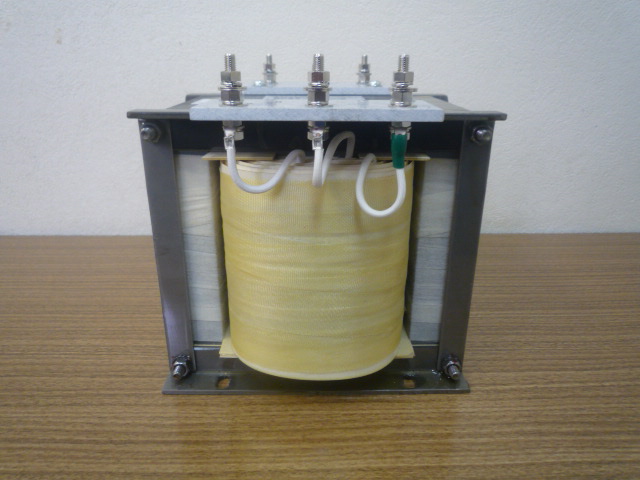

絶縁トランス　入力単相三線式　１００－０－１００Ｖ


両端で２００Ｖ　１００－０－１００Ｖ　絶縁トランス

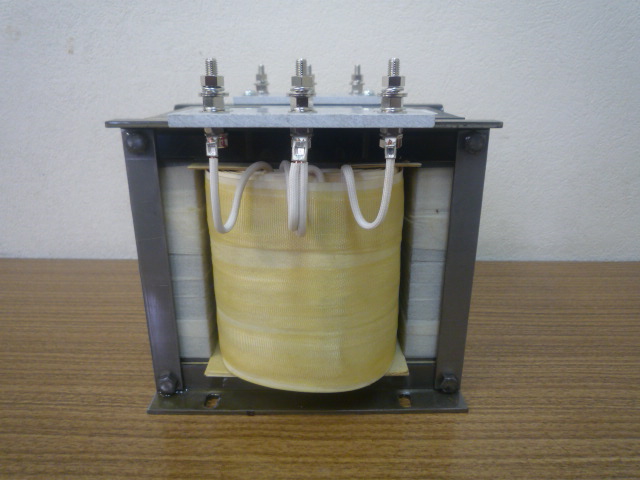

出力側単相１００Ｖ　トランス



出力単相二線式　に混触防止板（シールド）を付けた変圧器

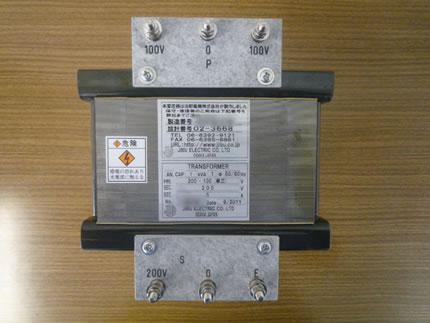

入出力端子群　スタッドボルトＭ５


製品仕様

事例番号1001  （File№02-3668)　　

単相電源変圧器　　

容量　１ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：１００－０－１００Ｖ（単相三線）　　５Ａ　　接続端子Ｍ５　

　２次電圧：　　　　　　　２００Ｖ　　　　　　　　　 ５Ａ　　接続端子Ｍ５　

単相三線式から単相二線式にするトランス

耐熱クラス（絶縁種別）Ｈ種　

裸状

混触防止板付き

質量約１８ｋｇ
