 　日本の動力電源の多くは２００Vで使われています。

一方、海外製工作機械などには、４００V級が多くあります。
その時、三相3線から三相4線で使われる場合が最もよくある使い方の一つです。

電圧を上げるのと共に、端子数を合わせるのも変圧器の重要な役割です。

三相２００V三線から４００V４線にするアップトランス


三相２００V3線式を三相４００V4線式にする昇圧変圧器（アップトランス）
入力側デルタ結線

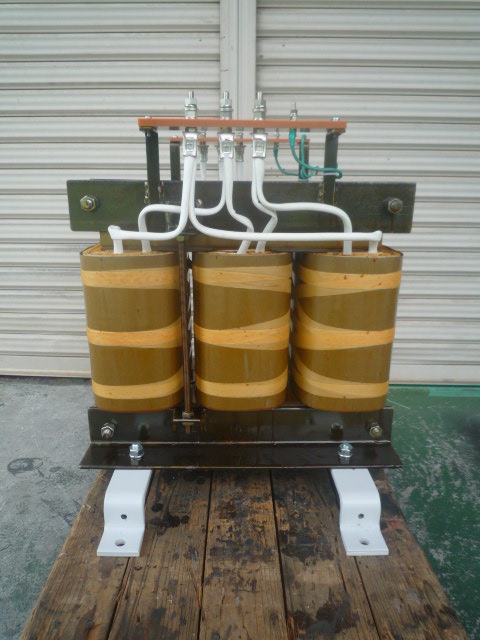

三相アップトランス　デルタ結線

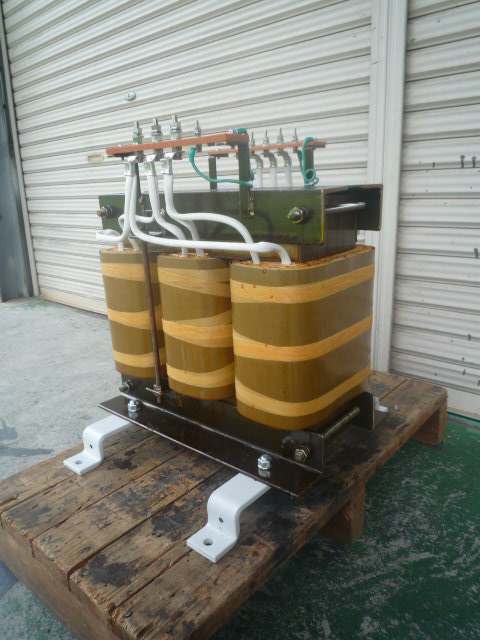

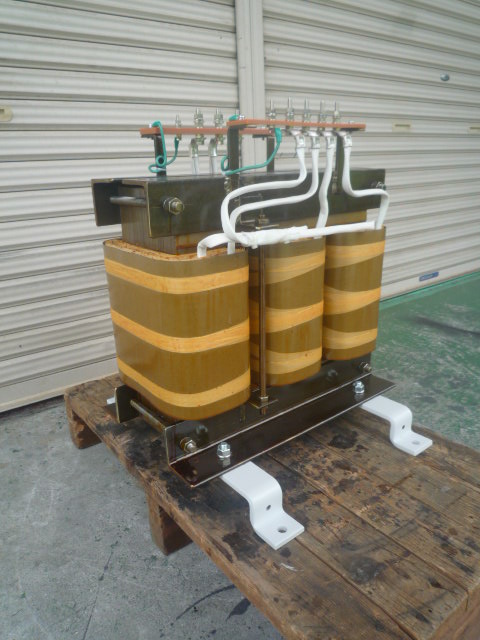

三相アップトランスで3線式から4線式にするトランス

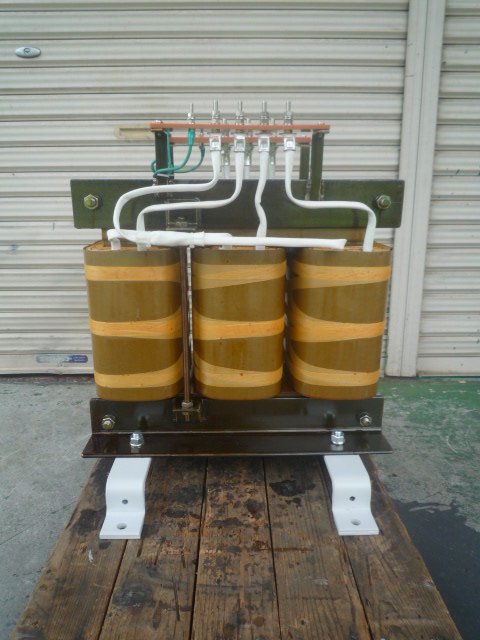

三相4線にするスター結線中性点付き アップトランス

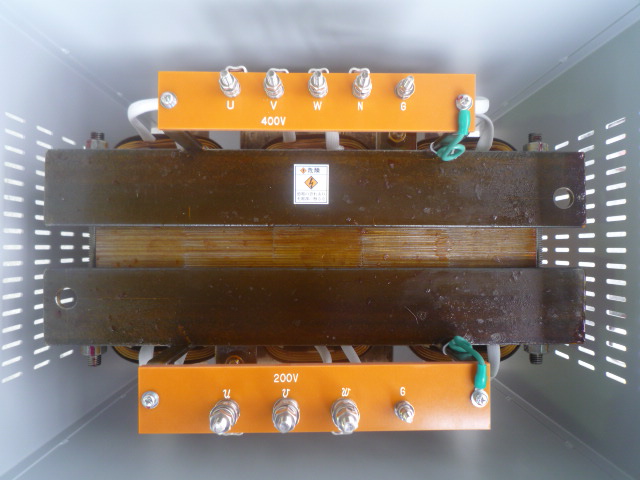

屋内ケース入り内部の接続端子群
上部出力側三相4線式　手前入力側3相3線式

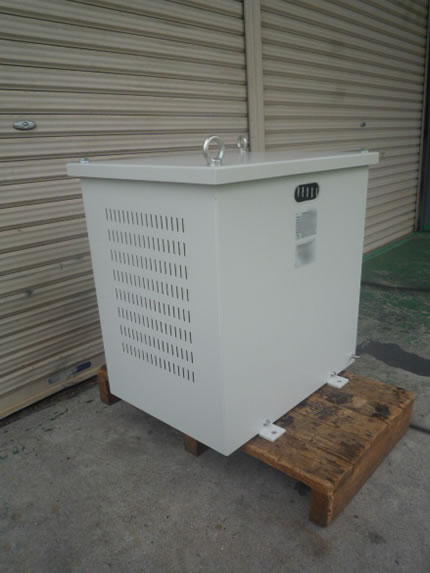

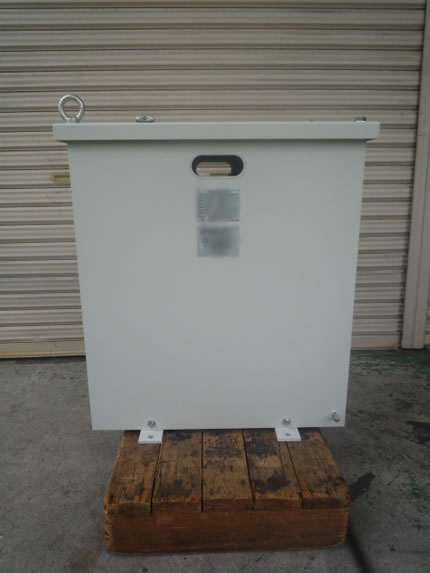

屋内設置用変圧器ケース　右下には接地アース端子がついている。



製品仕様

事例番号998  （File№01-1362)　　

三相昇圧変圧器　（アップトランス）　

　２５ｋＶＡ　　

６０Ｈｚ

　１次電圧：２００Ｖ　７２．２Ａ　デルタ結線　接続端子Ｍ８　

　２次電圧：４００Ｖ　３６．１Ａ　スター結線中性点付き　接続端子Ｍ６　

三相３線式から三相４線式にするトランス

ＹＮｄ　

耐熱クラス（絶縁種別）Ｂ種　

屋内ケース入り

ケース形式：ＦＢ－Ｂ型　

Ｐ－Ｓ共に鉄心アースグランド端子付き　端子サイズＭ５

質量約２１０ｋｇ
