 　大規模ビルや大型施設では６．６ｋVを高圧受電して更に４００Vで配電してから各フロアーで一般電圧に変圧して使うやり方を採用しているところがある。
一般に用いられている機器が２００Vや１００Vの電圧に対応するためには、各フロアーの変圧器で使える電圧にするのだ。
特異な機種として、三相7線式の変圧器をご紹介しよう。
この変圧器は、通常の出力回路の三相電圧２１０Vのほかに、三相中性点と各相の線間端子との間で単相１０５V×3回路出力できるようにして屋内電灯配線として活用しているトランスだ。
この変圧器の注意点は、力率角の差と負荷分配である。すなわち、三相２１０Vと単相１０５Vの負荷割合を考慮して力率が違うための配慮が必要ということだ。
簡単にいうと、余裕をもった容量設定をおこない、運転することで変圧器の設置スペースを小さくすることが出来る。


屋内用扉型ケースに入った三相7線式変圧器　出力が三相動力と単相電灯回路が1つの巻線からなる変圧器だ。

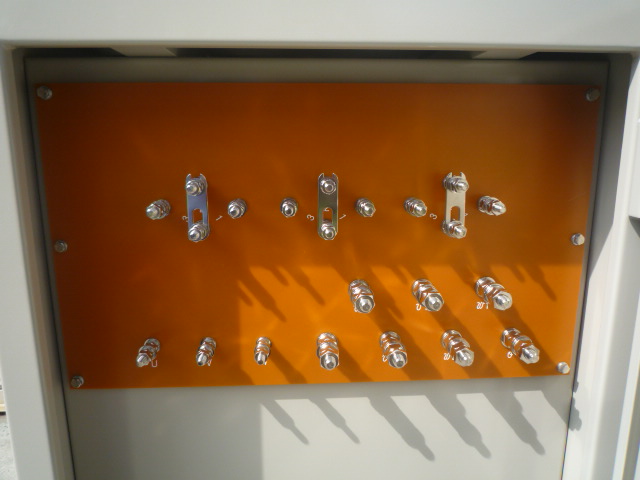

変圧器の端子接続板　
下部の左側3端子が入力接続　上部コネクタが付いた3ブロックがタップ切り替え
下部最も右側が中性点中で各相端子間で単相回路を取る。
右寄り中段に位置するのが三相出力端子だ。

　

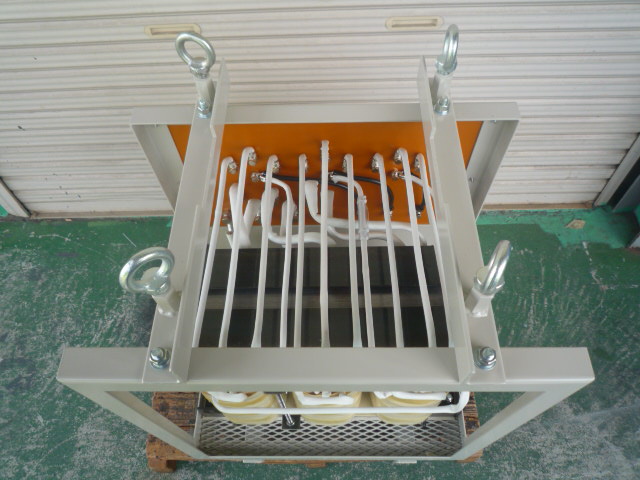

変圧器中身　背面上部から見た絵

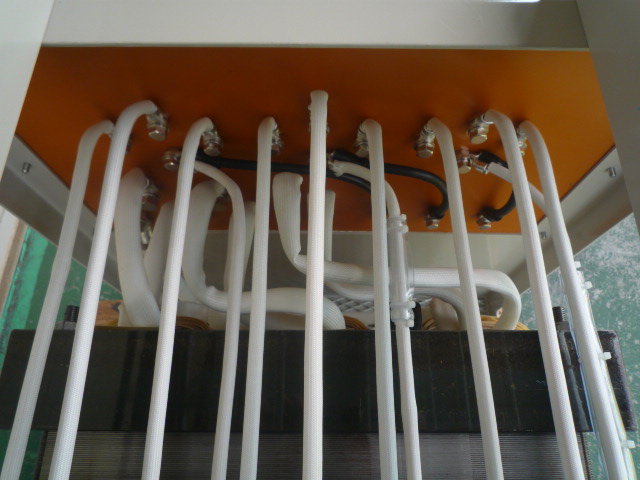

変圧器の内部配線　上部右側に見えるのはワタリと呼ばれる接続線だ。

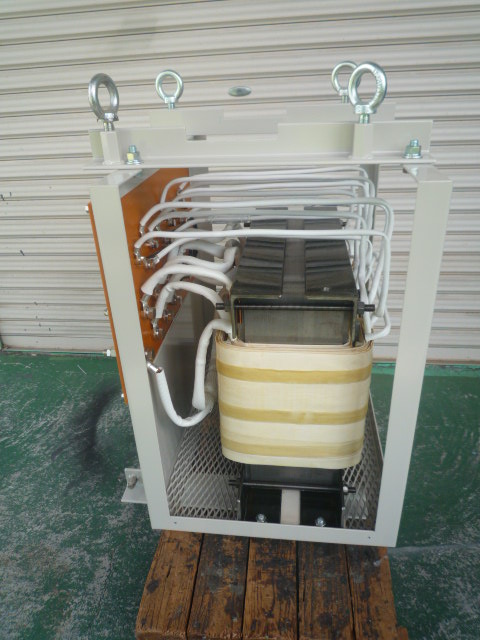

変圧器の内部配線を側面から見た絵

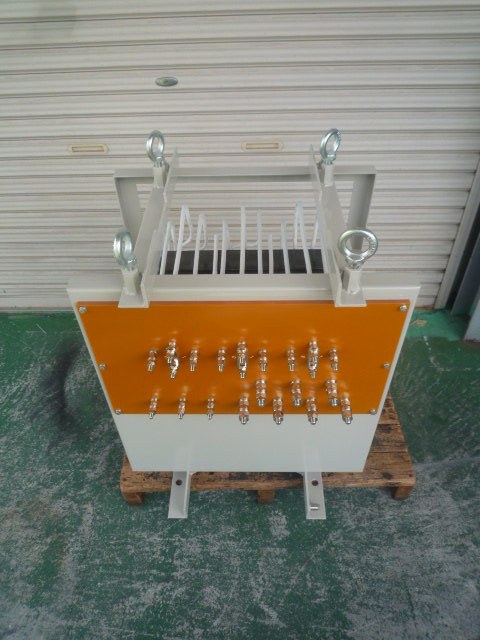

変圧器内部の端子接続板


製品仕様

事例番号997  （File№07-1162)　　

三相絶縁変圧器　（絶縁変圧器）　

４０ｋＶＡ　６０Ｈｚ

　１次電圧：Ｆ４３５－Ｒ４１５Ｖ－Ｆ３９５Ｖ　５５．６Ａ　デルタ結線

　２次電圧：２１０－１８２Ｖ（中性点－１０５Ｖ）

　　　　　　　スター結線中性点付き　１１０－１２７Ａ

三相７線式

Ｄｙｎ１１　

耐熱クラス（絶縁種別）Ｈ種　

屋内扉付きケース

質量約３００ｋｇ
