 　電気は、複数のインフラを制御するのにもお役に立っています。電気エネルギーを使うのは、動力としてだけではなく、最適な環境を実現するために様々なインフラリソースでも活躍しています。

例えば、都市ガス、電力、上下水道、石油プラント等の計装盤をエンジニアリングで最適なシステムを実現してコントロールすることで、私たちの生活をより快適に、より便利にしています。
正確にコントロールするためにも、正しい回路を組む必要があります。
電気的に絶縁されている回路状態をつくることも、変圧器の仕事です。


三相絶縁変圧器は電気回路を導通の無い回路にするときに選ばれています。
つまり、電圧の変換（変圧）が目的ではなく、電気回路の絶縁が目的である。
システムコントロールで、正確に信号を送るためには、回路の絶縁特性を高める必要があります。

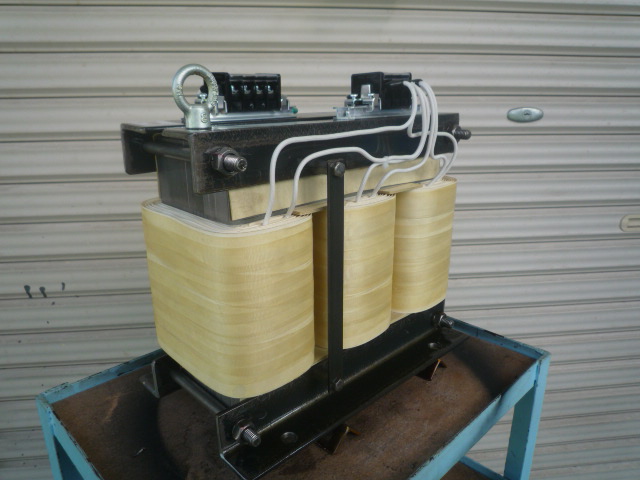

三相絶縁トランス　２００Ｖ：２００Ｖ　1次側と2次側は電気的に導通は無いが電磁誘導により電圧は巻数で任意の値を出すことが出来る。

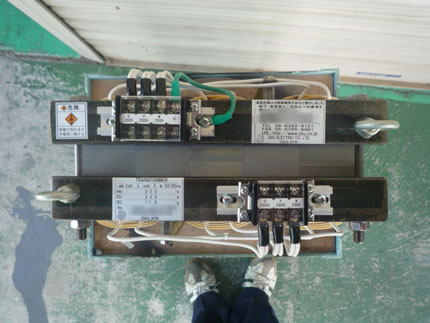

トランス本体の鉄心からアース端子を取り、盤内の接地端子に接続される。


三相絶縁トランス　Δ－Δ結線を採用し、位相差ゼロでお使いいただけます。

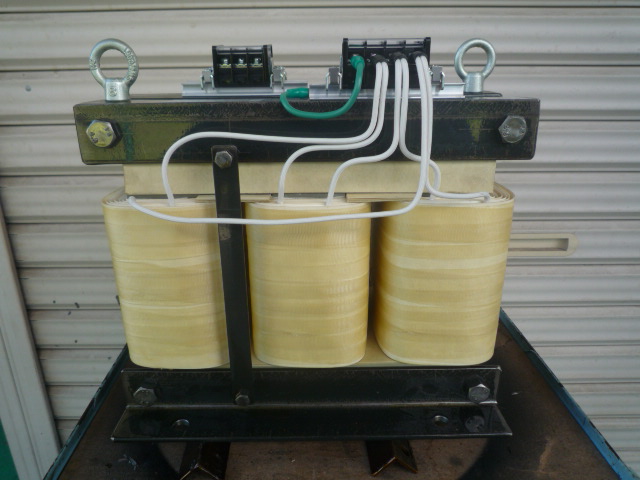

上部出力側接続端子向かって右側の緑線がアース接地に取られる。

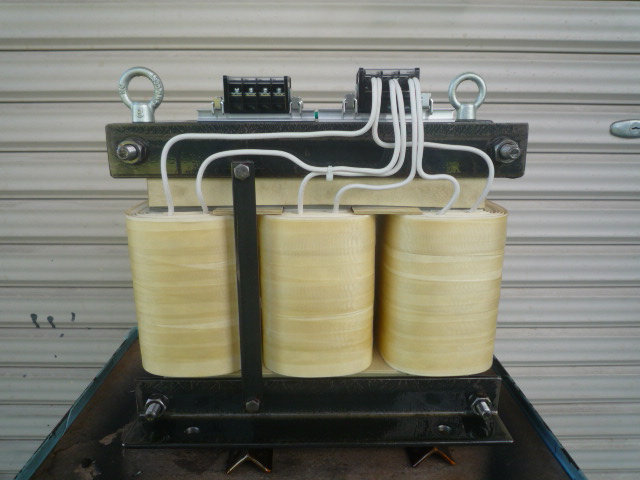

手前入力側端子

絶縁特性を高めるのと共に、変換効率を高めたアモルファストランスもご提案しております。


製品仕様

事例番号996  （File№01-1365)　　

三相絶縁変圧器　（絶縁変圧器）　

　４ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：２００Ｖ　１１．５Ａ　Ｆ２５－３Ｐ

　２次電圧：２００Ｖ　１１．５Ａ　Ｆ２５－４Ｐ

鉄心アース端子付き

Ｄｄ０　

耐熱クラス（絶縁種別）Ｈ種　

裸状

ブロック端子Ｍ４　

盤内収納向け

質量約５０ｋｇ
