　昨年7月に起きたタイ洪水は、甚大な被害をもたらしました。

タイに進出している日本企業も大きな影響を受けました。
丁度、タイ向けに生産していた変圧器は、出荷前だったため、被害は逃れました。
タイ産業界の復興に向けた設備分野でも、私たちの変圧器がお役に立っています。

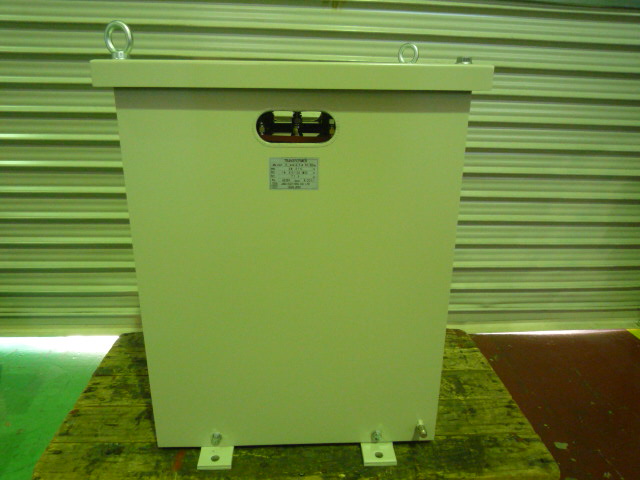

Ｖ／逆Ｖ結線変圧器　屋内ケース入りトランス

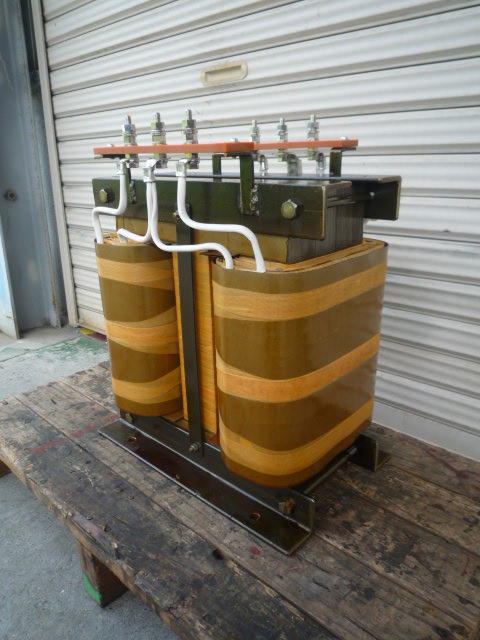

トランス中身　三相２１０Ｖから単相単三２１０－１０５Ｖにするトランス


三相から単相にする変圧器

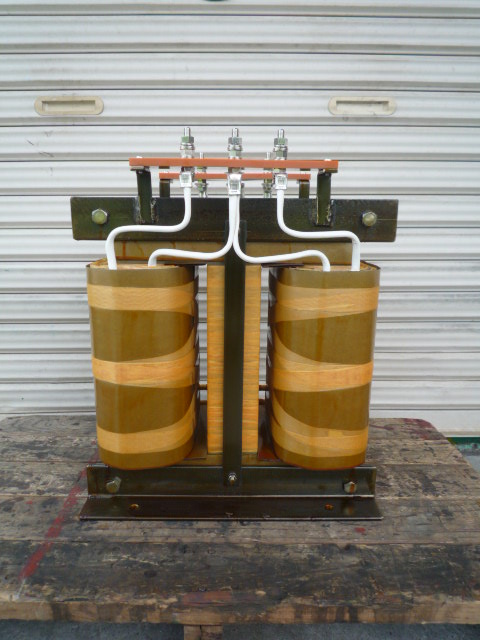

3相入力端子部結線

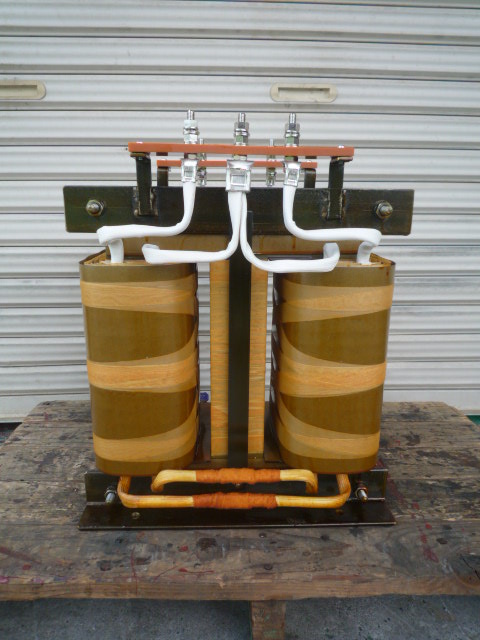

単相三線式　出力側から見たトランス中身

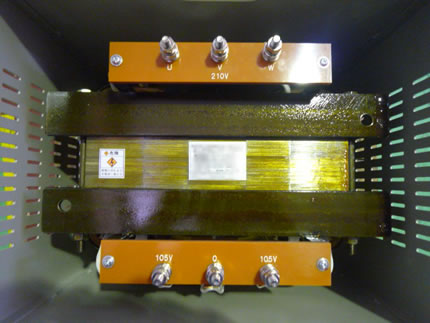

単相三線式２１０／１０５Ｖ　単三出力トランス


手前出力側単相２１０／１０５Ｖ　
上部入力側3相２１０Ｖ


Ｖ／逆Ｖ結線変圧器は、3相から単相に変換するトランスです。
海外（タイ）で、自家発電した回路で用いられます。


製品仕様

事例番号983  （File№06-401)　　

　Ｖ／逆Ｖ結線トランス　

　１５ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：三相２１０Ｖ　　　　 　４１．２Ａ　端子サイズ　Ｍ８

　２次電圧：単相２１０－１０５Ｖ　７１．４Ａ　端子サイズ　Ｍ８

　単相三線式　　　　

耐熱クラス（絶縁種別）Ｂ種　

質量約１７０ｋｇ
