電磁波研究所

   携帯電話を代表する電気自動車や電気歯ブラシなどは充電池を使ってエネルギーを動力に変えている。
充電の方式はいくつかあるが、いま最も普及している充電方式は、プラグインといわれる差し込み型の方式だ。一方、非接触で充電する方式がある。簡単にいうと電磁波による充電方式と考えればよい。

電磁波など目に見えないものは脅威に感じることが多い。そんな電磁波を研究している施設がある。
電磁波研究施設にも私たちのつくる変圧器が使われています。

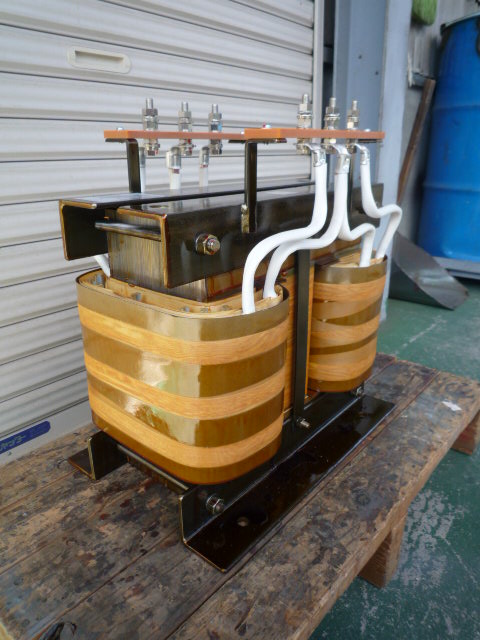

Ｖ逆Ｖ結線変圧器

Ｖ／逆Ｖ結線変圧器　

電磁波研究に使われている変圧器

3相入力側3線

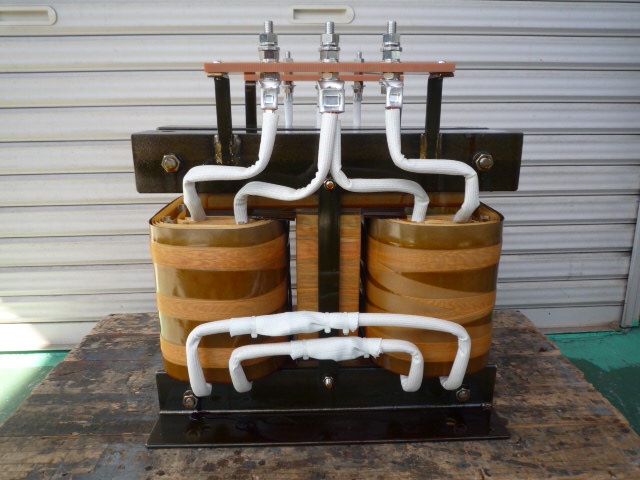

3相入力側トランス配線

3相　Ｖ相には2倍の電流が流れる　逆Ｖトランス
逆Ｖトランス中味

出力側単三　トランス
単相3線式のことを　単３と呼ぶ

逆Ｖトランス　屋内ケース入り外観
逆Ｖ結線トランスケース外観



製品仕様

事例番号905  （File№06-393)　　

電磁波研究所向け
Ｖ／逆Ｖ結線トランス　

20kVA 　50/60Hz　　連続定格　　

1次電圧3相200V　57.7A　　

2次電圧単相200-100V　100A　　単相三線

耐熱クラス（絶縁種別）Ｂ種

屋内用ケース入り

質量約２００kg
