医療現場


医療現場では、患者の症状により複数の検査を行います。

レントゲンをはじめ体の内部が映像で分かるように色々な機械が使われています。
ＭＲＩやＣＴなど特定の医療器では、放射線や電磁波などから人体を守らないといけない。
検査室と制御する場所を分けることがポイントです。

意外と知られていませんが、病院の特定の場所は、放射線などを通さない部屋に工事しているんです。床や壁、天井などを全体を鉄板や鉛などで５０ｃｍ程度覆うようにしているのです。つまり、外部に放射線や磁気などを通さない様な部屋のつくりにしてあるのです。
勿論、部屋の中に置く設備は最小限にして、他の設備は検査室以外のところに設置されています。

医療装置の電源を供給するのが変圧器の仕事です。

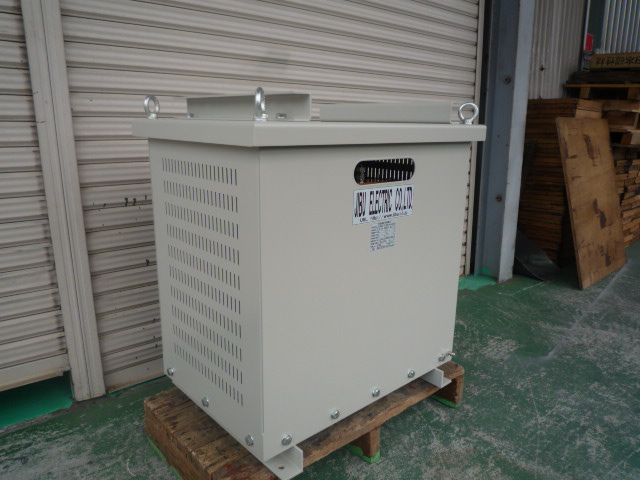

ＭＲＩ電源用変圧器
検査室以外に設置して検査装置を動かす電源として使われます。

低圧電源用トランス

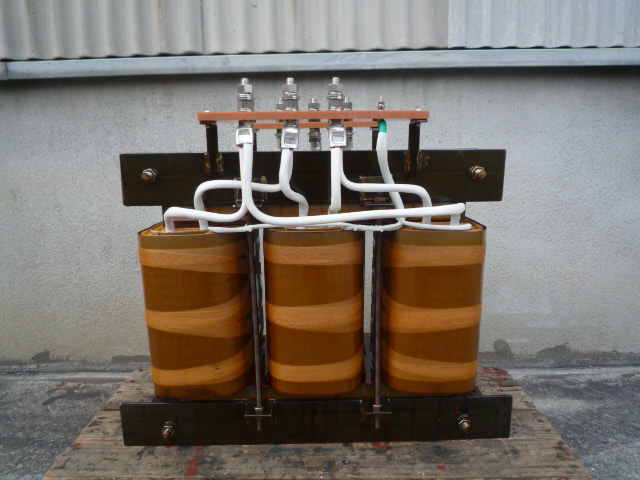

変圧器の中味　絶縁変圧器で電気回路を絶縁して電源供給する。


右側端子が混触防止板の接地端子

入力側２１０Ｖ端子　デルタ結線変圧器
入出力共に２１０Ｖ　

病院などの医療機関で使われている電源変圧器



製品仕様

事例番号884  （File№07-1138）　　

アイショレーショントランス　屋内乾式自冷型ケース入り　

三相50kVA 　60Hz　　連続定格　　

1次電圧210V　137A　端子サイズＭ１２　デルタ結線

2次電圧210V　137A　端子サイズＭ１２　デルタ結線

耐熱クラス（絶縁種別）Ｂ種　



質量360kg
