モーター駆動用電源


9月は防災月間でした。
およそ100年前にエンジン付きの消防ポンプが開発されました。

消防から防災、産業機械にまで事業範囲を広げ、機能を検証するために積極的にチャレンジされている企業がある。

自社製品を検証するために、屋外で使える変圧器のご要望を頂きました。
モーター駆動の検証を屋外で行いたい。
電源を引っ張ってくる必要があり、電圧を調整したい。

こんなご相談からはじまりました。
3相3線から3相4線を取りだしたいということと、屋外で使うが動かせるようにキャスターを付けたいというご要望がありました。




モーター駆動屋外用電源変圧器屋外でモーター駆動電源として使われる変圧器

入線官　3相3線　２００Ｖ変圧器
屋外用変圧器　ＩＰ－２３対応　入力３相３線２００Ｖ側

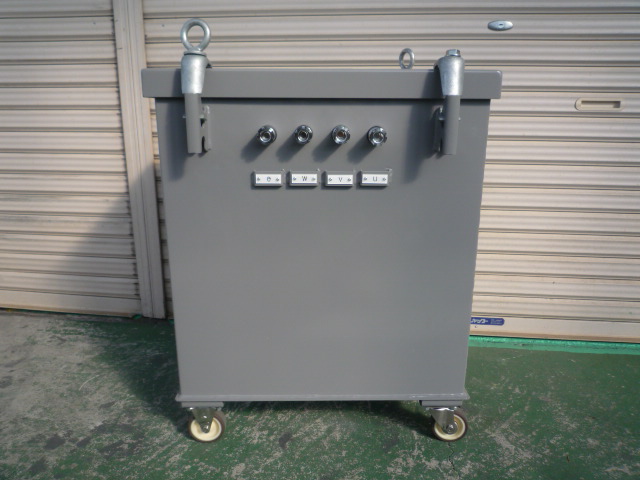

出力端子4線出し　変圧器

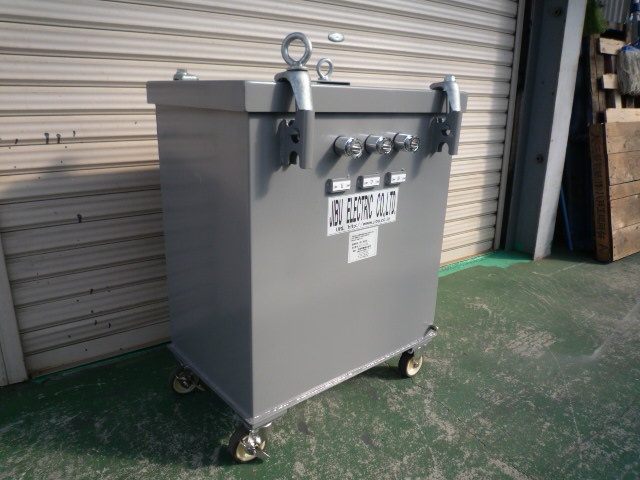

出力３相４線側変圧器外観

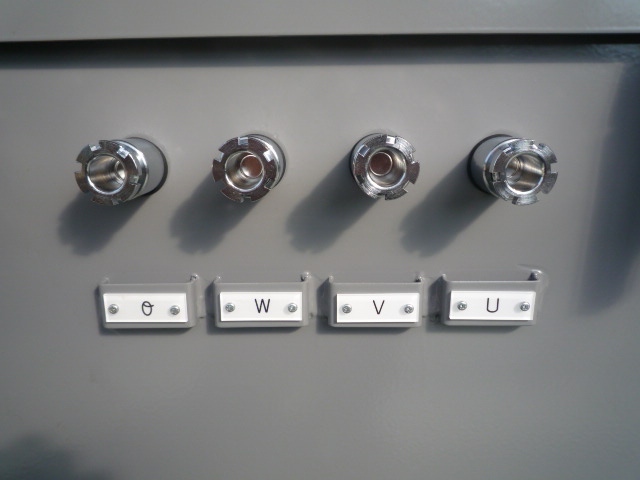

3相4線電源変圧器
3相4線式　端子記号　アルファベットのＱをひっくり返した方な記号は中性点端子を表している。

屋外用電源変圧器上部外観
屋外用電源変圧器の上部外観　対角で吊り管が付いている。

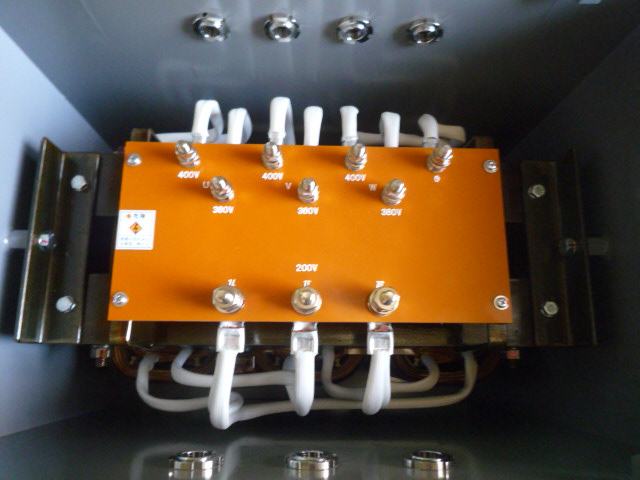

出力側調整タップがついた屋外用電源変圧器
手前3相２００Ｖ接続端子　上部出力タップ　任意で電圧を選んで接続する屋外用電源変圧器の中身


４００Ｖと３８０Ｖのタップを付けることになりました。

製品仕様

事例番号870  （File№07-1135）　　

三相電源変圧器　屋外乾式自冷型　

38kVA　60Hz　　連続定格　　

一次側入力 3Φ200V　110A　　

二次側出力　3ΦR400,380V 55A

デルタ／スター中性点付き　　

耐熱クラス（絶縁種別）Ｂ種　

屋外ケース(IP-23型）キャスター付き

ケース塗装色：Ｎ５



質量約240kg
