 　電気には、蛍光灯やコンセント用の回路として単相2線が使われています。一方、産業用動力回路として3相回路が使われています。

大型のエアコンや業務用の冷蔵庫など、電力を沢山消費するところでは、3相回路が使われています。電圧も、蛍光灯やコンセント用が１００Vに対して、3相動力は２００V級がほとんどです。

海外製機械などは、現地の機械に合せて電圧を変更する必要がある。
電圧だけでなく、配線系統も調整するとこが大切です。例えば、3相4線といって、3相線と＋１線指定される場合があります。
また、＋2線として中性点を活かして、別の接地線をとり、合計5線として使う場合があります。

＋1線とは、アース線のこともありますし、3相中性線のこともあります。
3相中性線とは、スター（Y）結線の接続点から引き出した線のことであり、使用場所に合せて、接地や非接地を電気技術基準に則り選ぶ必要があります。



3相4線、3相5線にする変圧器

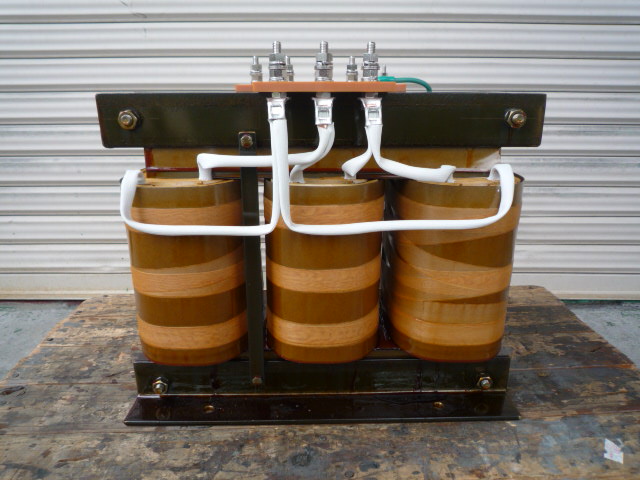

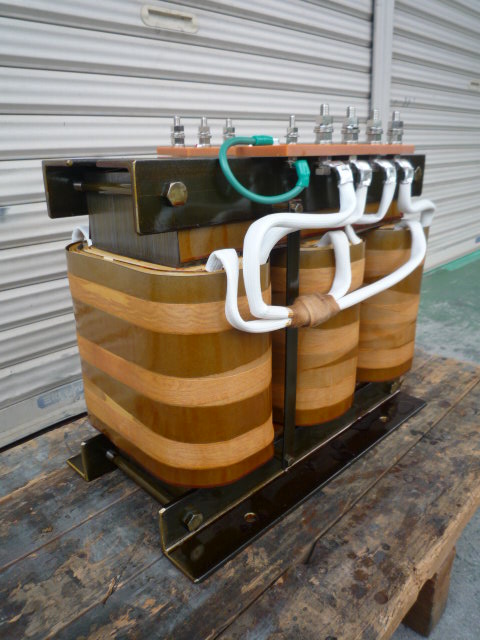

スター（ｙ）結線の中性点と鉄心アースの2点追加した3相5線トランス


入力側3相3線の変圧器


3相3線２００Vを3相5線２０８Vにする変圧器





製品仕様 事例番号850（File№01-1328）　　
3相5線電源変圧器　
17.3kVA　50/60Hz
一次側入力 3Φ200V　49.9Ａ
二次側出力　3Φ208V 48Ａ
屋内乾式自冷型　 　　連続定格　　 　　 　　
耐熱クラス（絶縁種別）Ｂ種　 　
屋内ケースＰＢＴ－Ｄ型　キャスター付　　
質量約160kg

3相昇圧トランス5線出力
