　２０００Aの電流をとりたいということで、トランスで出力できるようにしました。

変圧器は、電圧だけを上げ下げするものではありません。電圧と対比して電流も調整できます。その大元は容量といわれるものです。



入力４００V　１７１Aに対して、出力３５V　１９５７Aどちらも積（電圧×電流＝容量）は同じとなります。

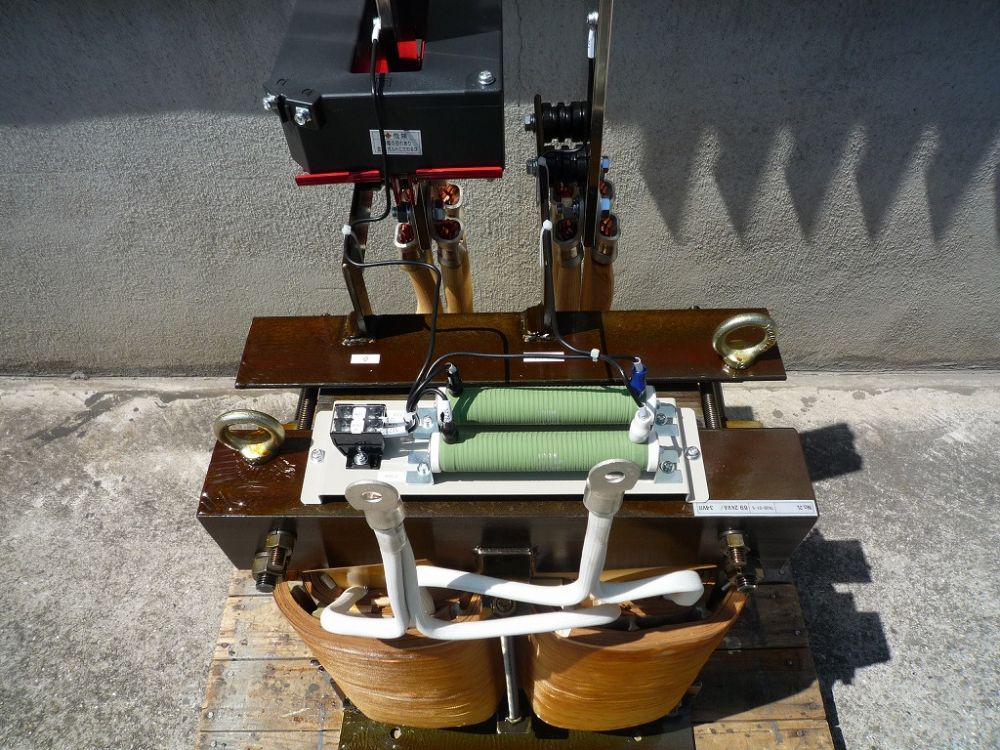

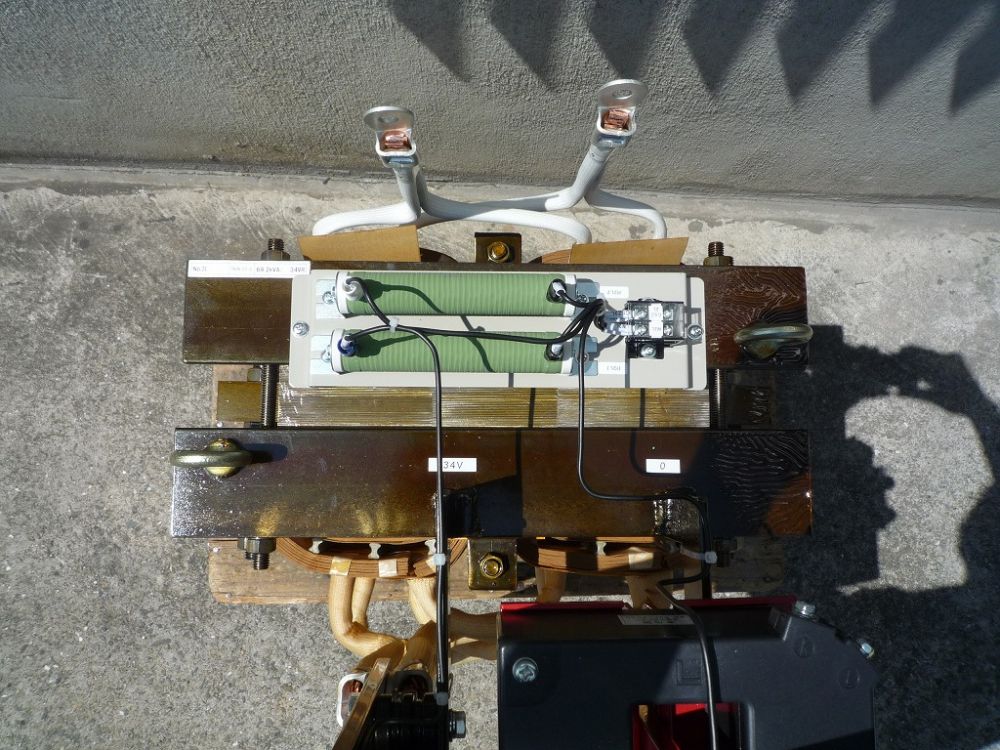

付属品として、抵抗とＣＴ（カーレントトランス）を付けています。



2次側電圧が低く電流が大きいためトランス巻線構成は4コイルを並列（パラ）接続する形をとっています。電流と電圧のバランスにより巻線構成が決まります。



製品仕様
事例番号662　（File №03-396）
単相　屋内用乾式自冷型
50/60Hz　68.5kVA　連続定格
一次側入力　400Ｖ　171Ａ
二次側出力　35Ｖ　1957Ａ
ＣＴ付
抵抗器付き
耐熱クラス（絶縁種別）H種
質量約290ｋｇ

単相電源変圧器
