　ものづくりを通して様々なご要望にお応えしています。

要望の一つに小型化があります。
そんな時には、具体的な使い方をお聞きし、具体的な案を示すことができます。

たとえば、使用時間は小型化に向けた重要な要素となります。
また、絶縁特性を必要としない回路の場合は単巻（オート）にすることで小型化が可能となります。単巻の特徴は、電位差が少ないほどその効果は顕著になることです。

変圧器の特徴を理解し、ご提案できるのも私たちの強みです。





トランスの回路構成としては、1回路からなり共通部分が小型化のポイントです。



上部から見た接続端子配列





製品仕様

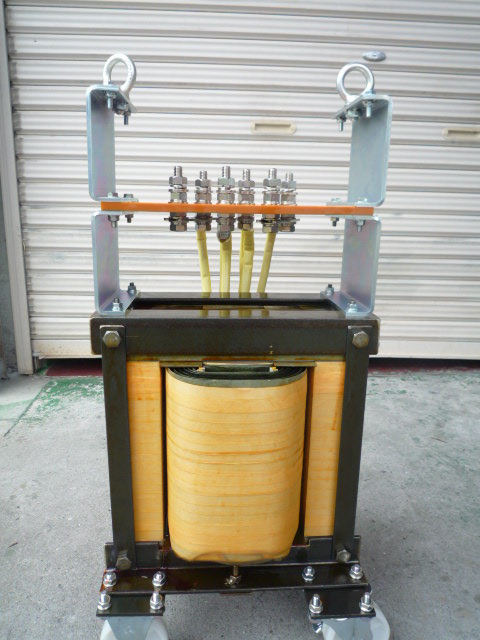

事例番号660　（File №03-406）
単相単巻　屋内用乾式自冷型
60Hz　30kVA　30分定格
一次側入力　400Ｖ　75Ａ
二次側出力　400,240,120Ｖ　125Ａ
耐熱クラス（絶縁種別）B種
質量約97ｋｇ

オートトランスと短時間定格で小型化を実現
